LAMILUX Lichtkuppel F100 W

Mehr als erwartet


Die Vorteile auf einen Blick

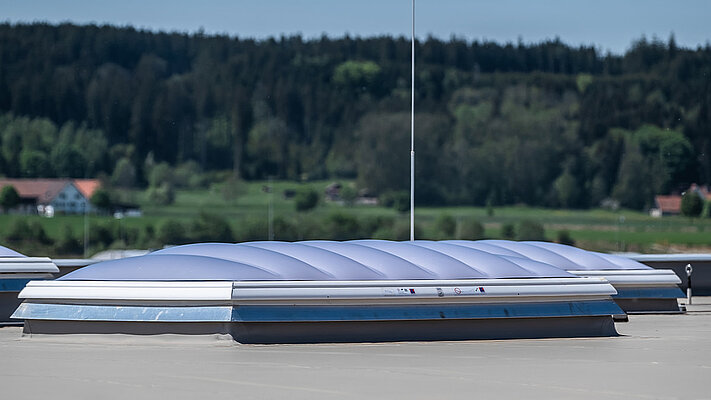

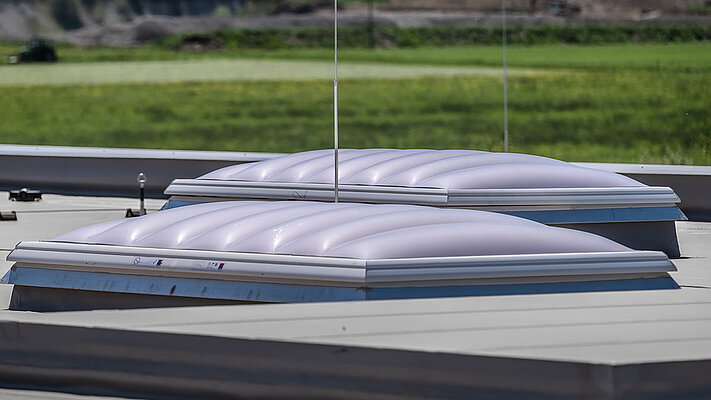

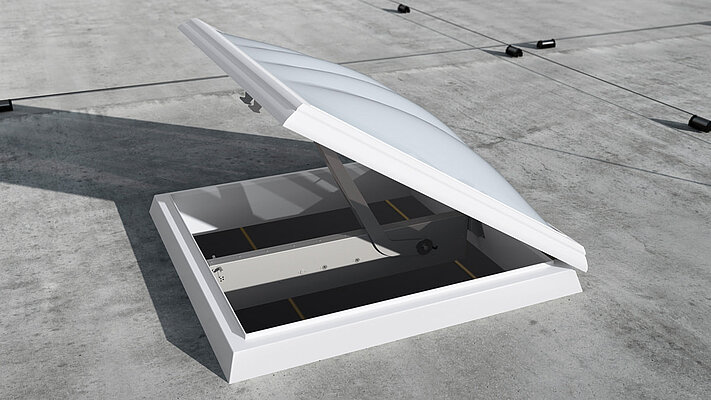

Lichtkuppel F100 W mit geometrisch optimiertem Design


Energieeffizienz

  • Erfüllung aller Anforderungen der aktuellen EnEV und des GEG 2020
  • Vollflächig wärmegedämmter GFK-Aufsatzkranz mit U-Wert ≤ 0,95 W/m²K
  • Thermisch idealer Anschluss (z. B. wärmegedämmter Fußflansch)
  • Komplett wärmebrückenfreie Konstruktion für optimierte U-Werte und reduziertes Kondensatrisiko
  • Ausgezeichnete Ökobilanz durch  umfassende Umweltproduktdeklaration (EPD) gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025

Stabilität

  • Höhere Stabilität unter extremen Belastungen durch geometrisch optimiertes Design
  • Hohe Widerstandsfähigkeit gegenüber Windlast (≥ UL 1780) und Schneelast (≥ DL 3000) nach DIN EN 1873
  • Testierte Wasserdichtheit unter Starkregen bei Sturm
  • Getesteter Driven Rain Index (DRI) bis 14,7 m²/s, also ca. 8 l Regen pro Minute und m² bei 115 km/h Orkan
  • Testierter Hagelwiderstand gem. den VKF-Prüfbestimmungen - je nach Verglasung bis zur höchsten Widerstandklasse HW 5

Sicherheit

  • Durchsturzsicherheit beim Einbau für bestimmte Verglasungen, gültig für 1 Jahr nach Herstellung bei bestimmten Verglasungen
  • Vorbeugender Brandschutz: Einhaltung der DIN 18234 - Verhinderung der Branderweiterung auf dem Dach ohne Zusatzmaßnahmen
  • Als Rauchlift F100 W Erfüllung der Forderungen der EN 12101-2 für Rauch- und Wärmeabzugsgeräte

Komfort

  • Einfache Verarbeitung dank vormontierter Anlieferung des Oberlichts
  • Sicherer und einfacher Einbau in unterschiedliche Dachtypen und Dachabdichtungssysteme
  • Alternativ lieferbar: Aufsatzkränze in Aluminium und Stahlblech
  • Selbstreinigende Geometrie

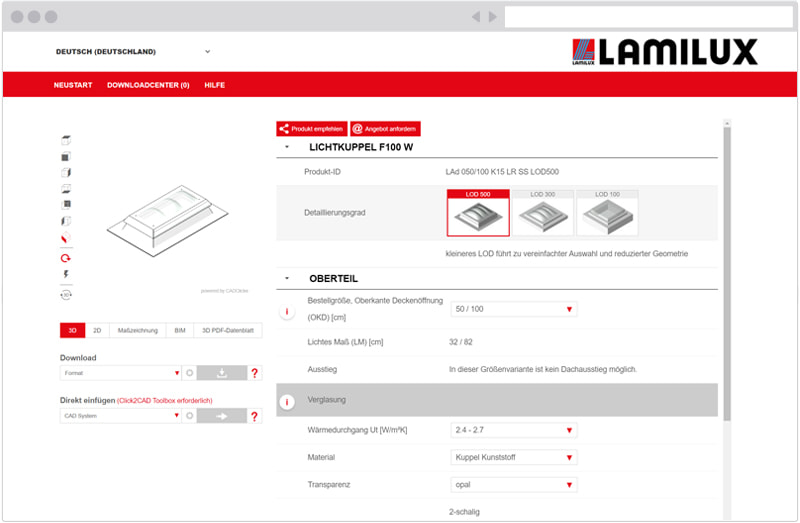

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

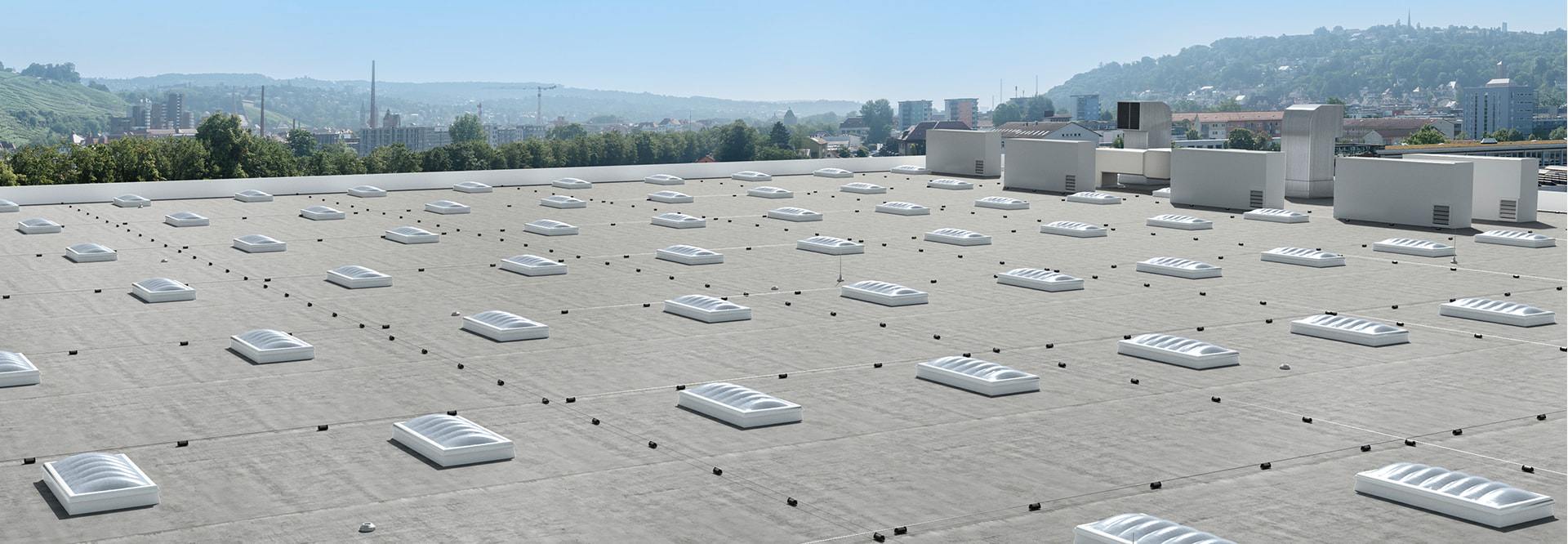

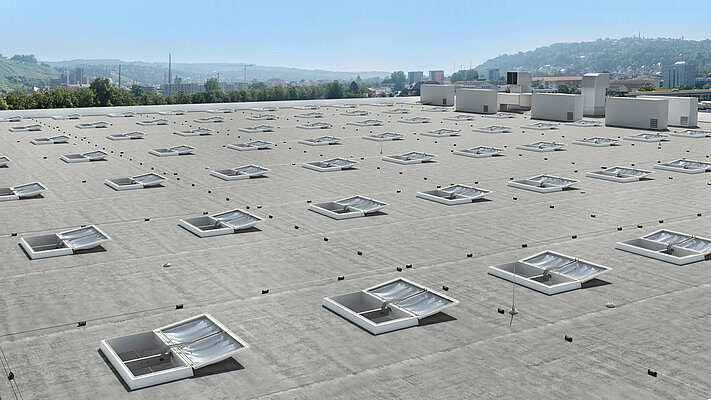

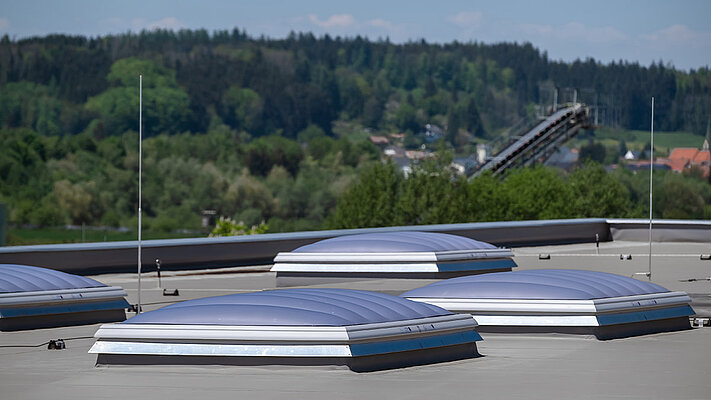

Der neue Standard für das industrielle Flachdach

Mehr Stabilität, Mehr Sicherheit, Mehr Komfort


Mehr als erwartet werden Gebäude durch tägliche Umwelteinflüsse und die Anzahl steigender Extremwetterereignisse belastet. Plötzlich eintretende Stürme und Orkanböen, Starkregen, Hagelschlag oder Starkschnee beanspruchen insbesondere Dächer und darauf integrierte Oberlichter. Als einer der europaweit führenden Hersteller von Tageslichtsystemen sehen wir es in unserer Verantwortung, unsere Oberlichter stetig an neue Einflüsse anzupassen, um Gebäude frühzeitig für Extremwetterereignisse zu rüsten. Dabei denken und testen wir schon seit über 70 Jahren über genormte Mindestanforderungen hinaus. Denn wenn die Anwendungspraxis mehr als erwartet fordert, wollen wir mit unseren Innovationen mehr als erwartet leisten. Dafür optimieren und testen wir unsere Tageslichtsysteme über gängige Normen hinaus und setzen unsere Oberlichter auf einzigartige Standards. Für unsere Kunden und deren Projekte leisten wir mit unseren Lichtkuppeln mehr als erwartet. Den besten Beweis dafür bietet unsere LAMILUX Lichtkuppel F100 W. Mehr Stabilität unter starken Belastungen, mehr Sicherheit bei Wetterextremen und mehr Komfort beim Einbau durch ein geometrisch optimiertes Design. Durch eine Wellenform haben wir unseren bewährten Klassiker – die LAMILUX Lichtkuppel F100 – noch weiter konstruktiv verbessert.

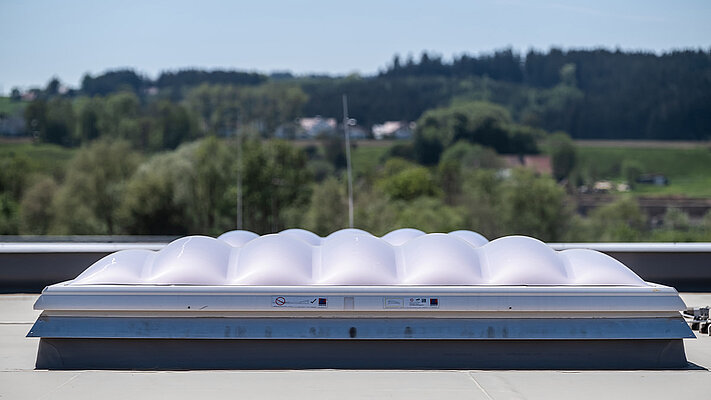

Die clevere Geometrie anstatt mehr Material rüstet die Lichtkuppel für künftige Herausforderungen. Denn die neuartige Wellenform der Kuppelschale sorgt für eine bessere Lastabtragung und garantiert mehr Steifigkeit ohne mehr Materialeinsatz. Auf diese Weise bleibt die Lichtkuppel F100 W auch bei höheren Windgeschwindigkeiten wasserdicht und hält mehr Wind und Schnee Stand. Abhängig von der Größe und Variante der Lichtkuppel erhöht sich die Tragfähigkeit für Schnee bis zum Vierfachen zu bisher am Markt erhältlichen Lichtkuppeln. Zudem ist die Lichtkuppel F100 W auch bei Starkregen mit 8 Litern pro Quadratmeter und Minute sowie gleichzeitigem Orkan bis zu 115 km/h widerstandsfähig. Selbst auf die höchste Hagelwiderstandsklasse HW5 wurde die Lichtkuppel geprüft und getestet. Der konkrete Vorteil der Lichtkuppel F100 W: Selbst 50 mm großen Hagelkörner, die aus Himmelshöhe mit einer Endgeschwindigkeit von 111 km/h auf die Lichtkuppel treffen, hält die wellenförmige LAMILUX Lichtkuppel stand. Neben technischen Vorteilen besticht die Lichtkuppel F100 W durch ein noch besseres Handling auf dem Dach und beim Einbau, da durch die konstruktive Verbesserung der Geometrie ohne zusätzliches Material kein Mehrgewicht erzeugt wird. Unsere LAMILUX Lichtkuppel F100 W revolutioniert die Standards für das industrielle Flachdach.

Die Ausstattungsvarianten

Lichtkuppel F100 W


Verglasungsvarianten

Das Verglasungsangebot des Lichtkuppel-Systems berücksichtigt die individuellen Ansprüche an das Tageslichtsystem:

  • Tageslichteinfall durch Transparenz und Lichtstreuung
  • Energieeffizienz / Wärmedämmung
  • Sonnenschutz / Wärmeschutz
  • Schallschutz / Hagelschutz


Verglasungsmaterialien

Die Vorteile erreichen wir durch je nach Anwendungsfall ausgewählte Verglasungsmaterialien:

  • Glasfaserverstärkter Kunststoff
  • Kunststoff
  • Besonders schlagzäher Kunststoff

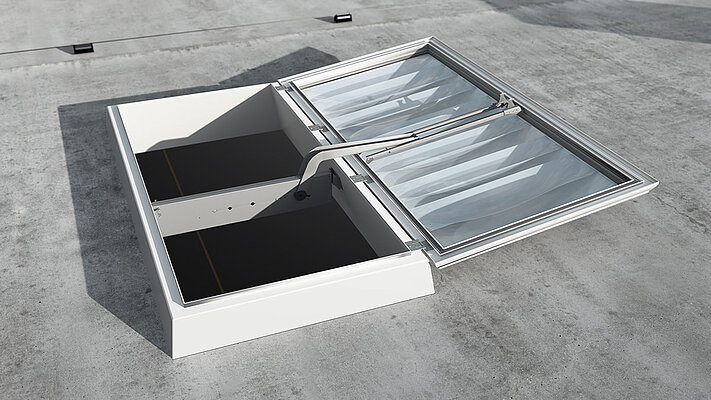

  • Lichtkuppel F100 W optional auch als Dunkelklappe

LAMILUX Größenvielfalt

Lichtkuppel F100 W


Über 50 Bestellgrößen: in starrer, lüftbarer sowie in RWA Ausführung fertigbar.

1 - Oberkante Aufsatzkranz = Bestellgröße - 18 cm
2 - Oberkante Deckenöffnung (OKD) = Bestellgröße
3 - Aufsatzkranzhöhen: 15 / 30 / 40 / 50 / 70 cm
4 - Fußflansch: 16 cm

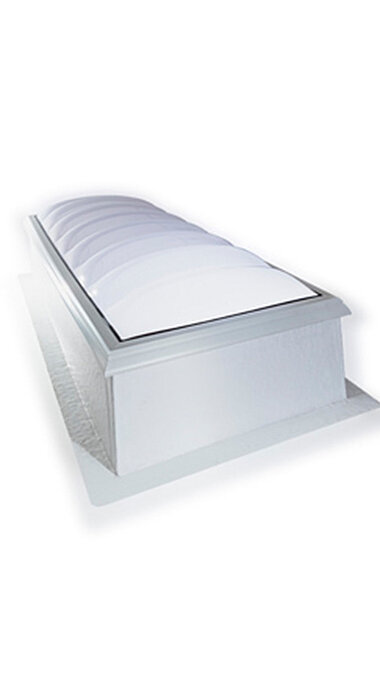

LAMILUX Aufsatzkränze

Der ideale Anschluss für Ihr Flachdach


LAMILUX GFK-Aufsatzkranz

Metall Aufsatzkränze

Anschlusstechnik der LAMILUX Aufsatzkränze

Idealer Bauanschluss für Ihr Flachdach


LAMILUX Durchsturzgitter

Für mehr Sicherheit auf Ihrem Flachdach

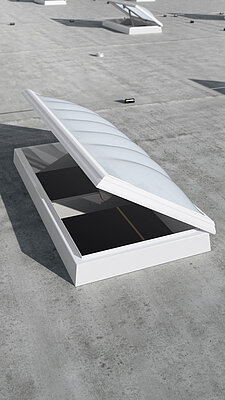

LAMILUX Lichtkuppel Öffnungsvarianten

Für Frischluft und Sicherheit in Ihrem Gebäude


LAMILUX Lichtkuppel Zubehör

Lichtkuppel F100 W


Die technischen Details

Lichtkuppel F100 W


Konstruktiondetails

1 - Verglasung aus Kunststoff
2 - PVC Einfassrahmen (RAL 9016)
3 - TPE Lippendichtung 2-fach
4 - GFK Aufsatzkranz

Die Downloads

Lichtkuppel F100 W


Bestimmungsgemäße Verwendung Tageslichtsysteme

Gebrauchshinweis

de

In die Mappe

Download

Checkliste Sanierung LAMILUX Lichtkuppeln - Eigen- / Fremdfabrikate

Checkliste

de

In die Mappe

Download

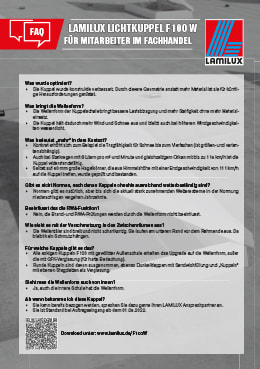

Fachhandel Informationen Lichtkuppel F100 W

Flyer

de

In die Mappe

Download

LAMILUX Tageslichtsysteme Betriebsanleitung

Betriebsanleitung

de

In die Mappe

Download

Lichtkuppel

Preisliste Mai 2023

de

In die Mappe

Download

Lichtkuppel

Preisliste April 2024

de

In die Mappe

Download

Lichtkuppel & Flachdach Fenster

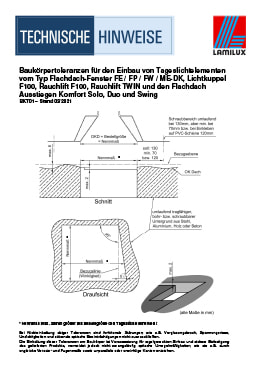

Baukörpertoleranz

de

In die Mappe

Download

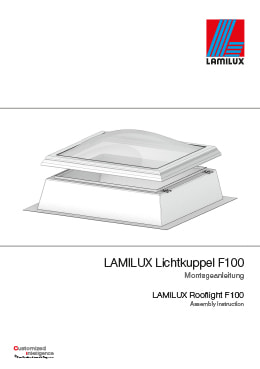

Lichtkuppel F100
