LAMILUX Brandschutzfenster Fire Resistance REI 30, REI 60, REI 90

Design und Komfort mit maximalem Feuerwiderstand


Mit Brandschutzlösungen soll im besten Fall einer Brandentstehung vorgebeugt werden. Kommt es dennoch zu einem Brand muss eine schnelle Ausbreitung verhindert werden, um die Rettung von Menschen und Tieren zu gewährleisten und wirksame Löscharbeiten zu ermöglichen. Hier leisten Brandschutzfenster einen wichtigen Beitrag. In Sachen Brandschutz sind wir Experten und beraten Sie gerne zu unseren Brandschutzfenstern Fire Resistance, die über hitze- und feuerresistente Verglasungen verfügen, welche unter zusätzlicher Last geprüft wurden. Unsere Brandschutzfenster bestehen aus einer breiten Produktpalette im Bereich Brandschutz Flachdach Fenster und Brandschutz Glasdach. So können wir individuell nach den bauseitigen Gegebenheiten ihr Brandschutzfenster fertigen.

Brandschutzfenster trotzen Feuer und Hitze

Ein Brandschutzfenster ist ein Fenster, das im Brandfall für einen gewissen Zeitraum Feuer und Hitze trotzt, je höher die Leistungsklasse, desto länger der Zeitraum und desto heißer der Brand. Während dieser Zeit muss das Bauteil den Raumabschluss gewährleisten, sein Eigengewicht und eventuelle Auflasten tragen und die Wärmeübertragung begrenzen. Diesen Schutz erhält das Brandschutzfenster durch spezielle Schichten in den Glasscheiben und Materialien und Konstruktionsdetails der Rahmen- und Tragprofile. So wird die Brandausbreitung auf andere Gebäudeabschnitte für bis zu 90 Minuten verhindert.

Brandschutz Flachdach Fenster Fire Resistance

Das LAMILUX Brandschutz Flachdach Fenster Fire Resistance ist fertig auf Stahlzarge vormontiert und auf LKW-Ladebreite begrenzt. Es wird unter anderem in öffentlichen Gebäuden, wie Bildungsstätten, Kultureinrichtungen oder Einkaufszentren, eingebaut. In diesen halten sich viele Menschen auf, für die unser Produkt die Flucht- und Rettungswege für bis zu 90 Minuten freihält. Denn mit dem neuen Brandschutz Flachdach Fenster Fire Resistance REI 90 ist es uns gelungen unseren bisherigen Schutz von 30 bzw. 60 Minuten noch auszuweiten.

Brandschutz Glasdach Fire Resistance

Starken Schutz im Brandfall bietet das LAMILUX Brandschutz Glasdach Fire Resistance. Es wird erst vor Ort fertig montiert und kann größere Flächen abdecken. Unser Brandschutz Glasdach Fire Resistance gibt es in verschiedenen Ausführungen. Das Brandschutz Glasdach Fire Resistance REI 30 hält mindestens 30 Minuten Feuer und Hitze stand, die Produktvariante Brandschutz Glasdach Fire Resistance REI 60 sogar 60 Minuten. Wir beraten Sie gerne umfassend und kompetent rund um unsere Produkte und wie Sie in Ihrem Bauprojekt alle Anforderungen rund ums Thema Brandschutzsicherheit integrieren.

Sicherer Partner im Brandschutz durch LAMILUX Service

Zwingend notwendig ist beim Einsatz von Brandschutzfenstern in einem Bauprojekt, dass die Brandschutzfenster fachgerecht eingebaut sind. Deshalb sollten nur zertifizierte Fachunternehmen für den Einbau herangezogen werden. In den meisten Fällen verlangt die Bauaufsicht eine Erklärung des montierenden Unternehmens in Bezug auf den fachgerechten Einbau der Brandschutzfenster. Denn bei der Montage einer Brandschutzverglasung gibt es viele verschiedene Anforderungen zu erfüllen, damit die Brandschutzfenster voll funktionstüchtig sind um im Brandfall Leben retten. Deshalb vertrauen Sie auf die Erfahrung und den Service von Brandschutz-Spezialisten. Wir sind Ihr sicherer Partner rund ums Thema Brandschutzfenster.

Die Feuerwiderstandsklassen

Unserer LAMILUX Brandschutzfenster Fire Resistance


Die Ansprüche und zeitlichen Anforderungen, wie lange das verbaute Brandschutzfenster dem Feuer und Hitze standhalten muss, sind vielseitig und nehmen mit stetig steigenden Brandschutzauflagen zu. Vor Wärmedämmung oder Schallschutz steht an erster Stelle der Anforderungen der Brandschutz. Der bauliche Brandschutz und die dazugehörigen Baugesetze und Auflagen sind in den jeweiligen Landesbauverordnungen festgelegt. Sollten Sie für Ihr Gebäude ein Dach mit Feuerwiderstand benötigen, müssen Sie dafür ein Brandschutzfenster mit Brandschutzverglasung verwenden. Wann ein Brandschutzfenster zwingend erforderlich ist, wird in den Bauvorschriften geregelt oder die zuständigen Bauämter schreiben bei speziellen Baumaßnahmen Brandschutzfenster vor.

Feuerwiderstandsklassen im Vergleich

Kennzeichnung F nach DIN 4102-2

Bei der Bewertung der Feuerwiderstandsklasse nach DIN 4102-2 erfolgt die Kennzeichnung mit den Kennbuchstaben F oder G und einer Zahl. Die Zahl gibt die Minuten an, welche bei den Prüfungen für die Feuerwiderstandsdauer ermittelt wurde. Dieser Wert wird abgerundet auf den nächsten durch 30 teilbaren Wert und dabei entstehen die Feuerwiderstandsklassen F30, F60, F90 bzw. G30, G60 und G90.

Kennzeichnung REI nach EN 13501-2

Die Norm EN 13501-2 differenziert die folgenden Kriterien für die Beschreibung des Feuerwiderstands: Tragfähigkeit (R), Raumabschluss (E) und Wärmedämmung (I). Bei einem Glasdach wird für die einzelnen Kriterien die Leistungszeit in Minuten einer der folgenden Zahlen angegeben: 15, 20, 30, 45, 60, 90, 120, 180, 240. Diese Norm bewertet im Gegensatz zur DIN 4102-2 auch die Tragfähigkeit und ist damit näher an der Realität.

Feuerwiderstandsklasse Fire Resistance

Unser Brandschutzfenster Fire Resistance ist nach europäischer Norm EN 13501-2 klassifiziert. Mit dem neuen Brandschutz Flachdach Fenster Fire Resistance REI 90 ist es uns gelungen unseren bisherigen Schutz von 30 bzw. 60 Minuten noch auszuweiten: Für mindestens 90 Minuten hält das Brandschutz Flachdach Fenster Fire Resistance REI 90 Feuer und Hitze stand und verhindert, dass Brände auf andere Gebäudeteile übergreifen.

Die Vorteile auf einen Blick

Brandschutzfenster Fire Resistance - Design und Komfort, ohne auf Sicherheit zu verzichten


Breite Produktvielfalt in hohen Qualitätsstandards

  • Verschiedene Brandschutzfenster erhältlich in allen Feuerwiderstandsklassen
  • Design: Auszeichnung mit dem German Design Award 2023 in der Kategorie „Excellent Product Design - Building and Elements“ für unser neues Brandschutz Flachdach Fenster Fire Resistance REI 90
  • Sichtbare Elemente der Tragkonstruktion mit RAL-Beschichtungen
  • Sichtbare oder verdeckte Verschraubung der Deckenleisten möglich

Optimiertes Dichtungs- und Entwässerungssystem

  • Effiziente Belüftung der Glasfalze und eine kontrollierte Wasser- und Kondensatableitung
  • Sich überlappendes und ohne direkte Stöße konstruiertes mehrstufiges Dichtungssystem in der inneren Dichtebene mit Sekundärentwässerung
  • Stoßfreie, durchlaufende Entwässerungsebene der Pfosten/Riegel
  • Erhöhung und damit Verbesserung der Oberflächentemperatur am Glasrand und damit eine Minimierung des Kondensatrisikos

Aktives Energiemanagement

  • Reduzierung der Wärmeverluste in der Rahmenkonstruktion
  • Optimierte Gebäudeenergiebilanz durch verbesserte Wärmedämmung
  • Kombination von Feuerwiderstandseigenschaften und Energievorteilen

Sicherheit

  • Feuerwiderstand mit Funktionserhalt des Komplettsystems auf 30 Minuten / 60 Minuten / 90 Minuten nachgewiesen
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung Broof (t1) nach DIN EN 13501-5
  • Klassifizierung nach EN 13501-2 für:
    • Brandüberschlag auf angrenzende Gebäudeteile wird verhindert
    • Flucht und Rettungswege werden freigehalten
    • Großbrandentstehung wird verhindert
    • Rettungs- und Löscharbeiten werden erleichtert

Das REI-zertifizierte LAMILUX Brandschutzfenster Fire Resistance

Gemäß den Feuerwiderstandsklassen REI 30, REI 60 und REI 90 nach EN 13501-2

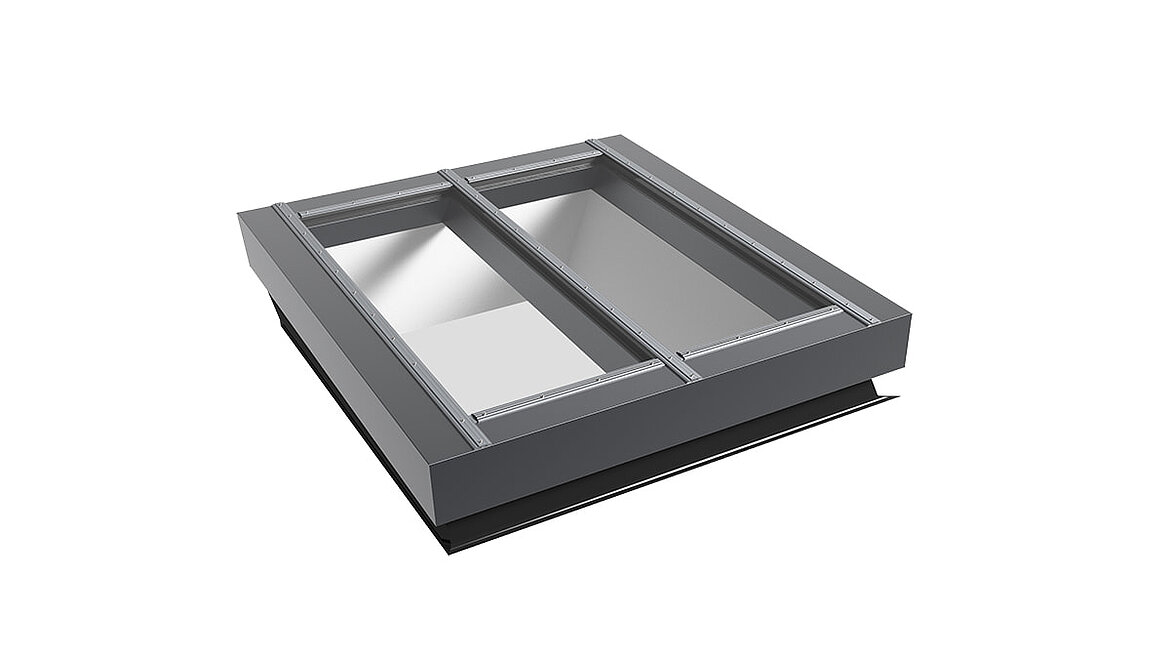

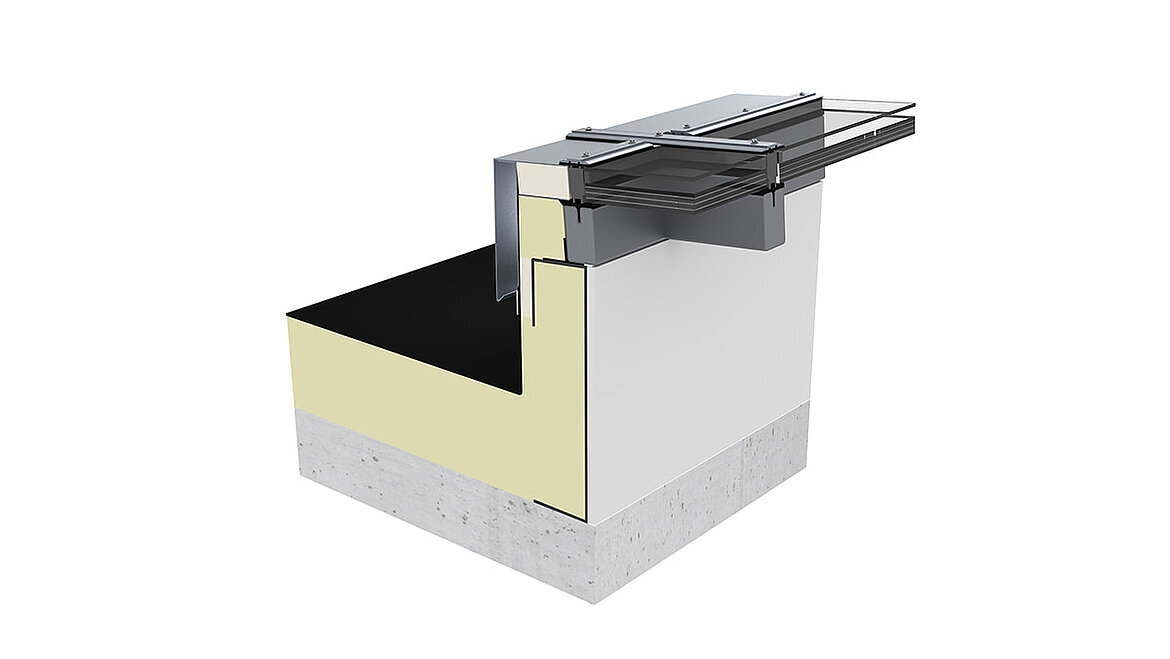

LAMILUX Brandschutz Flachdach Fenster Fire Resistance

Brandschutz Flachdach Fenster Fire Resistance REI 30, REI 60, REI 90

  • Kommt als werkseitig vormontiertes Element auf Stahlzarge zur Baustelle
  • Montage auf Dächern mit einer Neigung bis zu 15° möglich
  • Im Standard mit 5°-Neigung des Elements
  • Funktionen und Widerstandsfähigkeit unter Realbedingungen und unter Last getestet

In 3 Feuerwiderstandsklassen erhältlich:

  • REI 30, ähnlich zu F30 (30 Minuten Widerstand im Brandfall)
  • REI 60 (60 Minuten Widerstand im Brandfall)

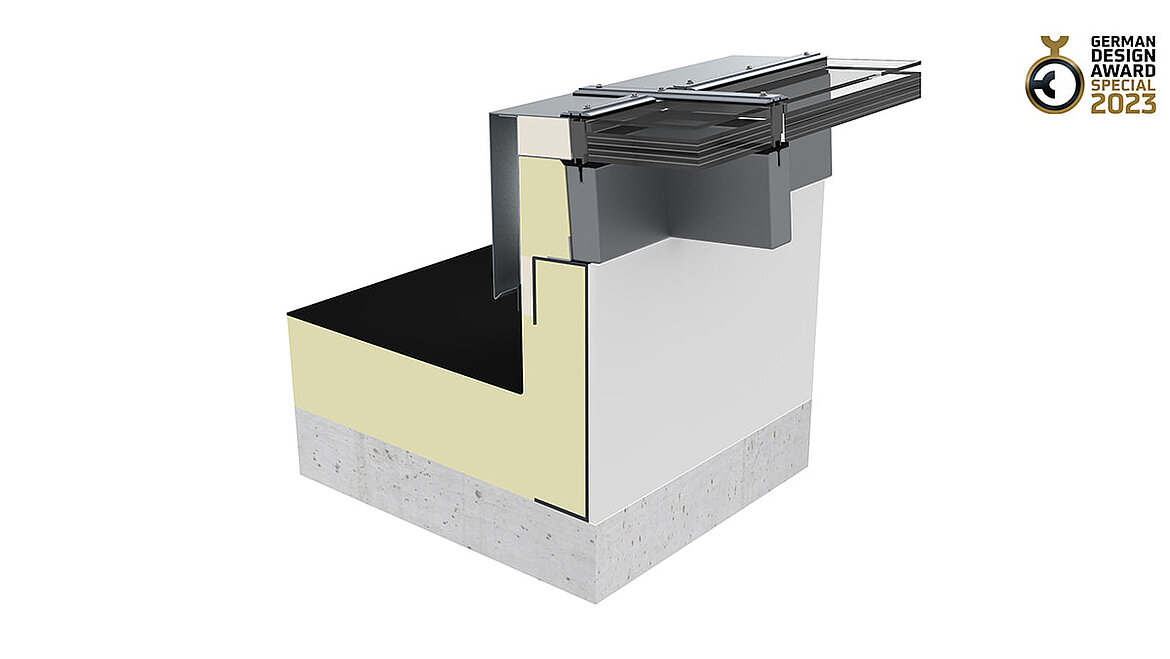

  • NEU REI 90 (90 Minuten Widerstand im Brandfall)

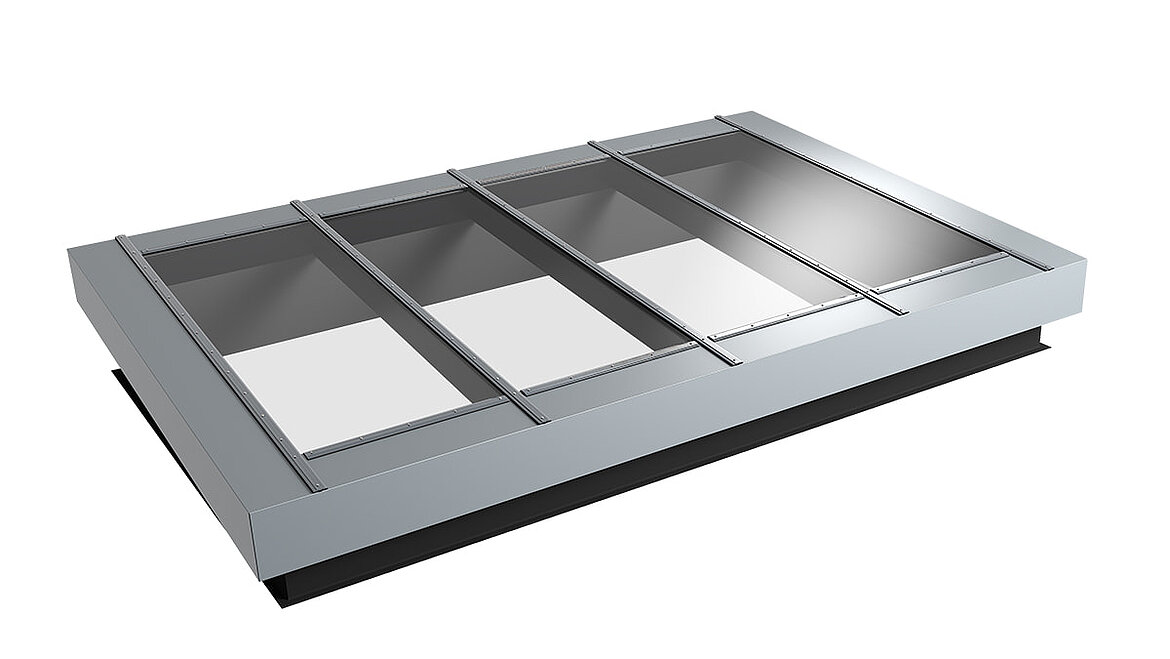

LAMILUX Brandschutz Glasdach Fire Resistance

Brandschutz Glasdach Fire Resistance REI 30, REI 60

  • In größeren Längen erhältlich und wird auf der Baustelle montiert
  • Als freitragende Konstruktion sind keine aufwendigen Stützelemente notwendig
  • In der Größe frei planbar und je nach bauseitigen Gegebenheiten anpassbar
  • Durch filigrane Deckleisten von außen nicht von klassischen LAMILUX Glasdächern zu unterscheiden
  • Einbau in Dachneigungen von 2° bis zu 80° möglich
  • Auf Realbedingungen unter Last getestet

In 2 Feuerwiderstandsklassen erhältlich:

  • REI 30, ähnlich zu F30 (30 Minuten Widerstand im Brandfall)
  • REI 60 (60 Minuten Widerstand im Brandfall)


Die Produktvarianten

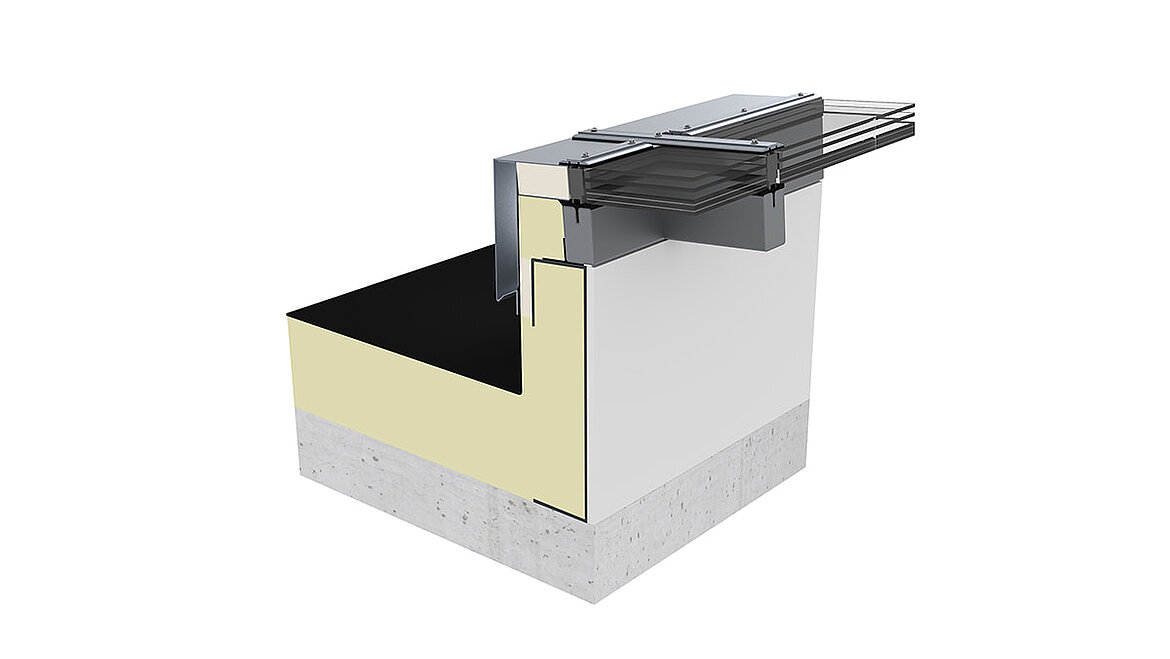

Brandschutz Flachdach Fenster REI 30, REI 60, REI 90


Vielfältige Brandschutzlösungen mit Design
unsere Brandschutzfenster Fire Resistance

Die Produktvarianten

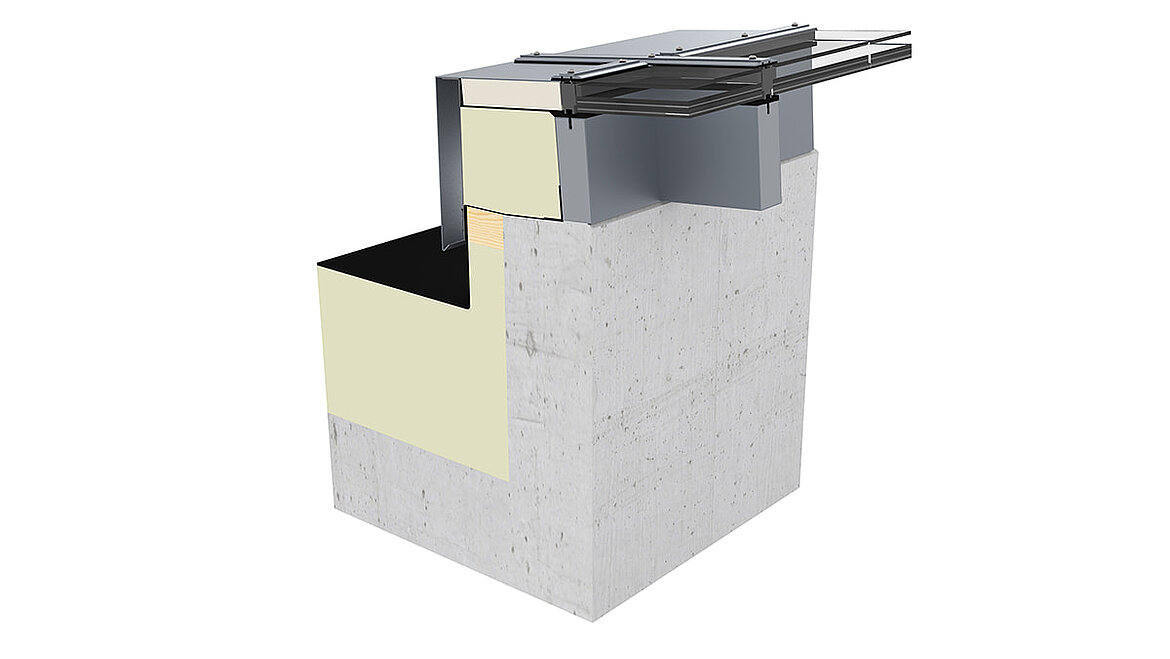

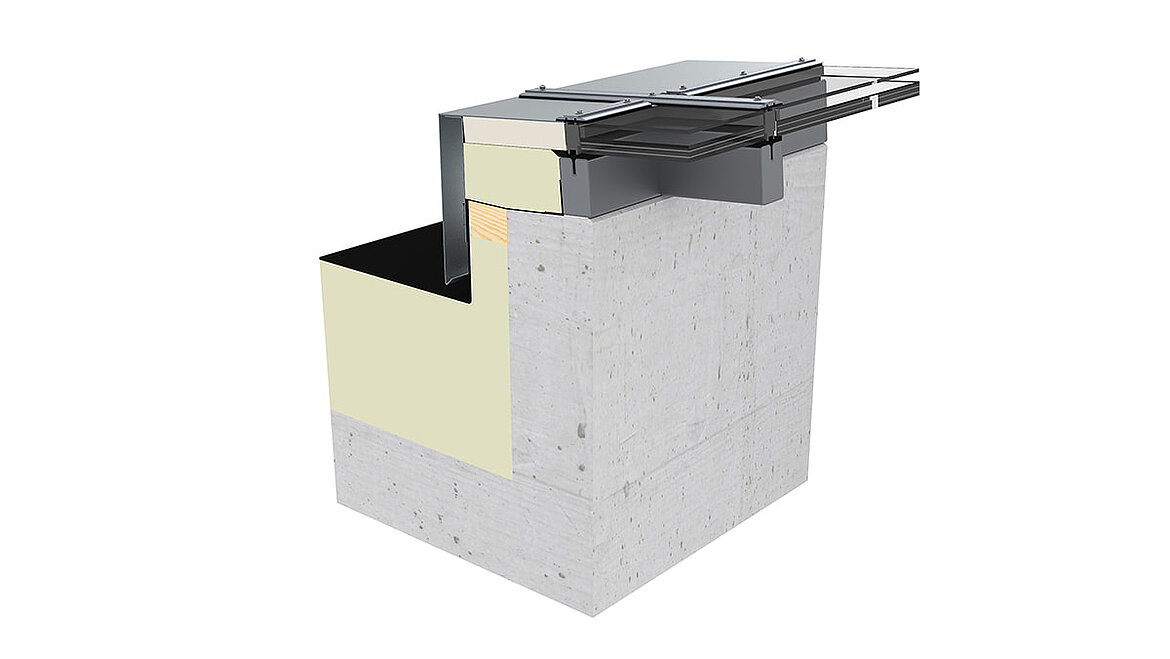

Brandschutz Glasdach REI 30, REI 60


Die technischen Details

Brandschutzfenster Fire Resistance REI 30, REI 60, REI 90

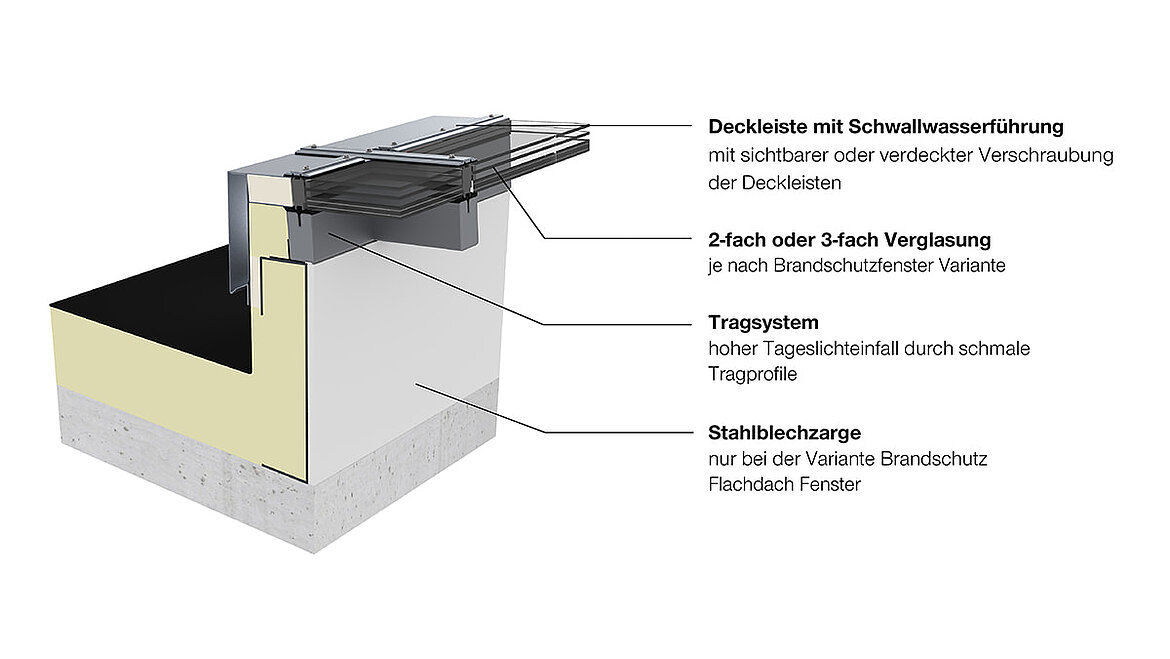

Konstruktionsdetails

Energieeffizienz nachgewiesen

  • Wärmedurchgangskoeffizient der Pfosten und Riegel (Um/t) von 1,35 bis 1,42 W/(m²K) (abhängig von der Einbauvariante)
  • Oberflächentemperaturfaktor fRSi von 0,64 bis 0,8 (abhängig von der Einbauvariante)

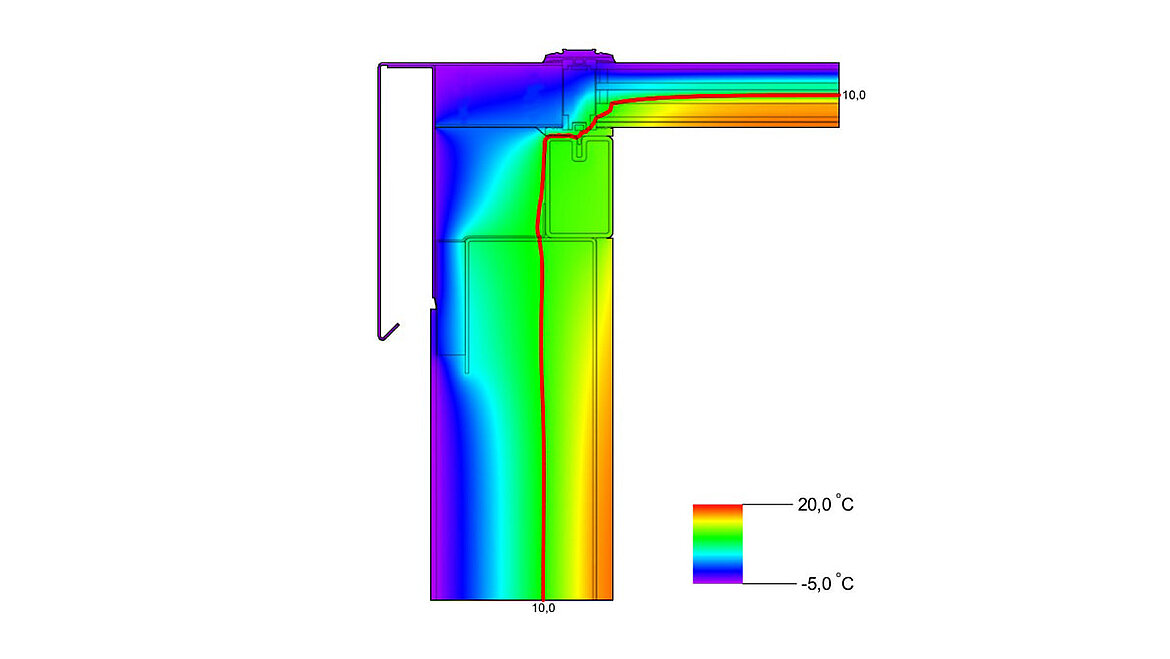

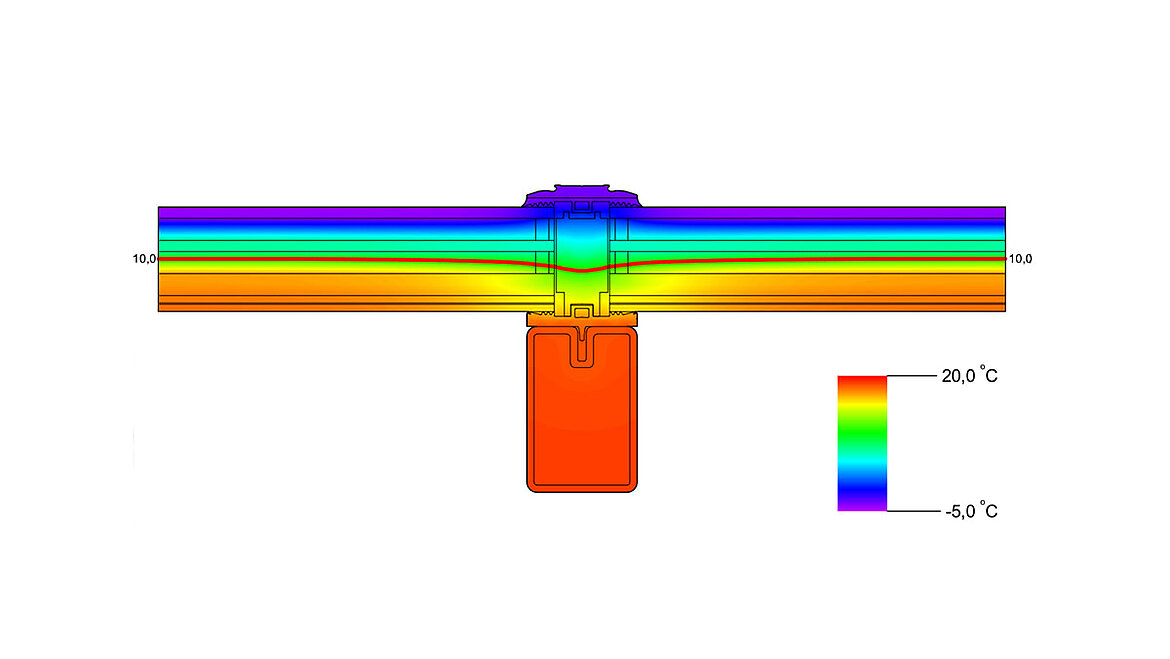

  • Die komplett thermisch getrennte Konstruktion wird in der Isothermenbetrachtung gut sichtbar

Sicherheit auf dem Dach durch CE-geprüfte Qualität gemäß EN 13830

  • Schlagregendichtheit: Klasse RE 1950 (nach EN 12154)
  • Luftdichtheit: Klasse AE 3000 (nach EN 12152)
  • Widerstandsfähigkeit bei Windlast: 2000 Pa (nach EN 13116)
