LAMILUX Flachdach Ausstieg Komfort Quadrat

Einzigartige Form – für besondere architektonische Freiheiten


Die Vorteile auf einen Blick

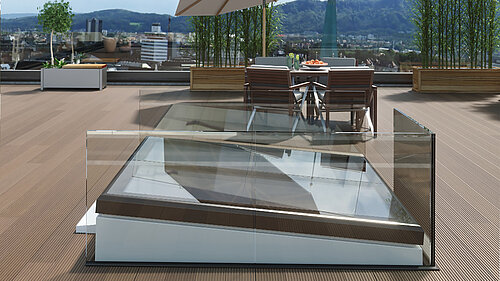

LAMILUX Flachdach Ausstieg Komfort Quadrat


Design & Komfort

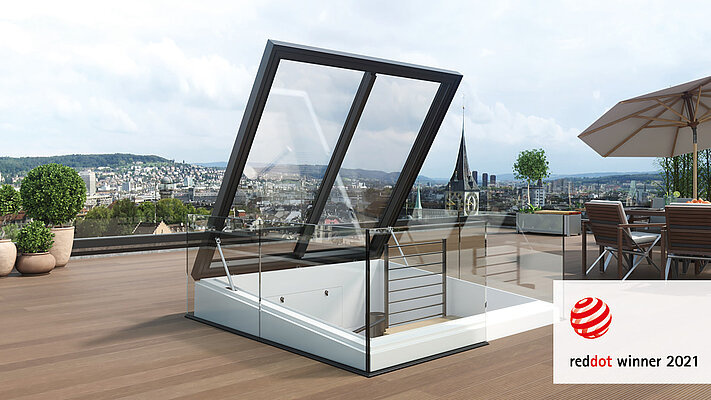

  • Ausgezeichnet mit dem Red Dot Design Award 2021 in der Kategorie Product Design
  • Maximaler Tageslichteinfall mit 4m² Glasfläche

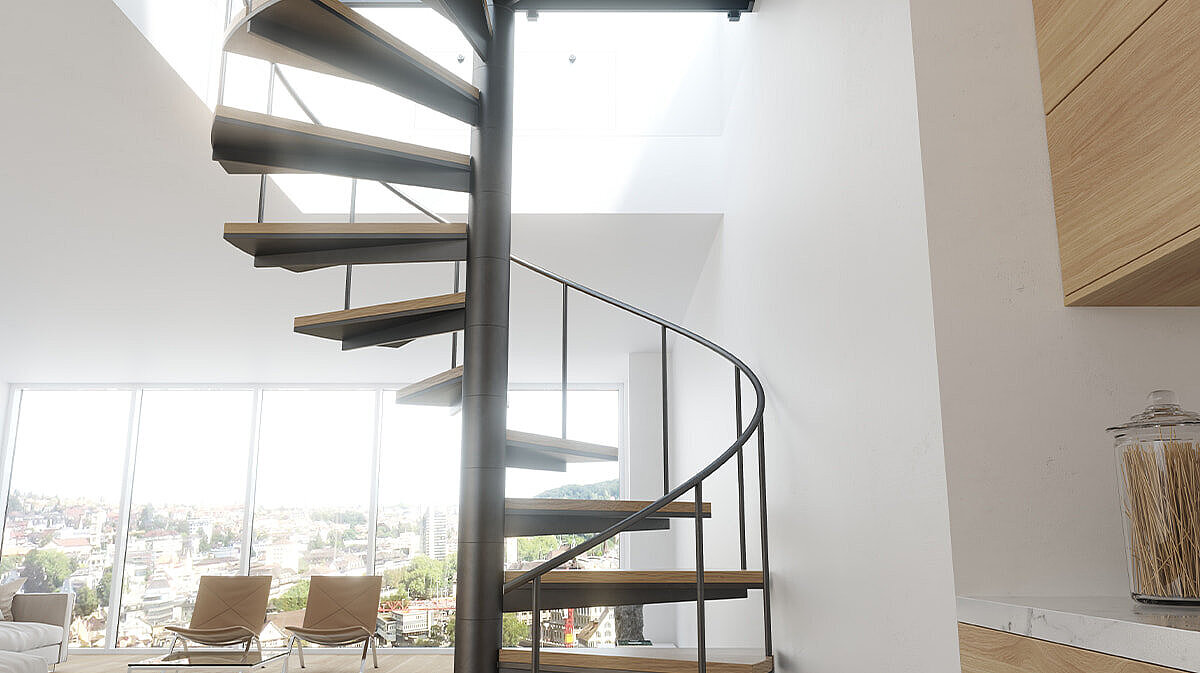

  • Architektonische Freiheiten für Architekten, Dachzugang jetzt auch über Wendel- und Podesttreppe möglich (bauseits)

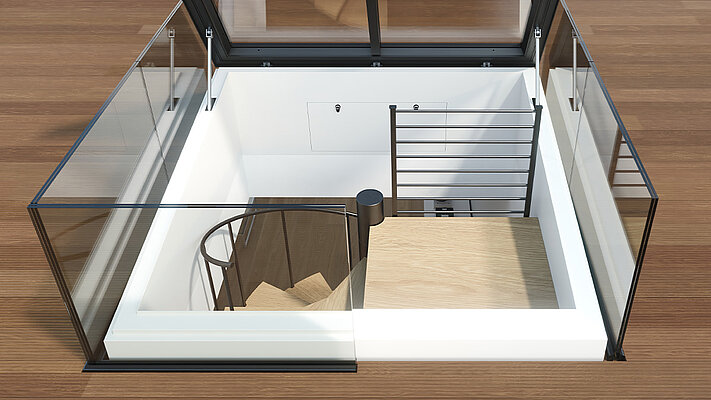

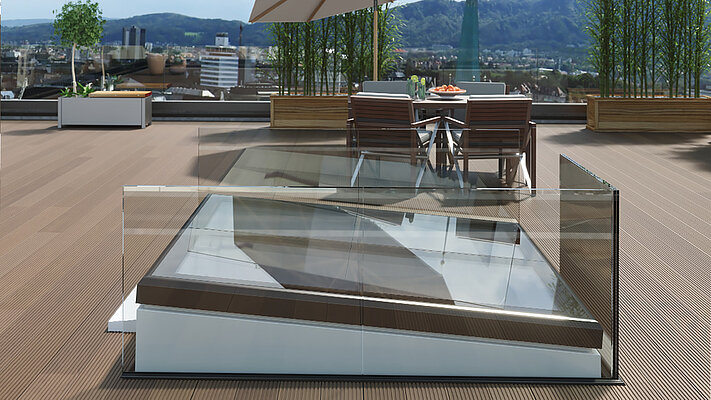

  • Beste Passform für Ihre Dachterasse, Zugang über alle drei offenen Seiten realisierbar
  • Flachdach Ausstieg klappt in ca. 45 Sekunden um 70° auf
  • Klappmechanismus sorgt für mehr Platz auf der Dachterrasse
  • Selbstreinigend durch geneigtes Aufsatzelement und planebenen Übergang vom Rahmen zur Verglasung
  • Stufenlose Öffnung durch Hydraulikzylinder
  • Farbenvielfalt nach RAL-Karte (Einfassprofile und Leibungsfläche)
  • Flügelsystem, Motoröffner und Aufsatzelement sind werksseitig komplett vormontiert

Sicherheit

  • Nothaltfunktion beim Schließvorgang durch Lichtschranke überwacht
  • Schließen und Öffnen des Elementes über einen Schlüsseltaster
  • Öffnen oder Schließen während eines Stromausfalles durch manuelle Betätigung mittels eines Handhebels möglich
  • Erfüllung der DIN 18234 ohne Zusatzmaßnahmen (Verhinderung der Brandweiterleitung auf dem Flachdach)
  • Durchsturzsicher gemäß DIN 18008-6
  • Standardmäßig: Außenscheibe ESG, Innenscheibe VSG
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung Broof(t1) nach DIN EN 13501-5

Energieeffizienz

  • Wärmebrückenfreie Gesamtkonstruktion
  • Vollflächig wärmegedämmtes Aufsatzelement
  • Ausstattung mit hochwertigsten Funktionsgläsern möglich
  • Minimiertes Kondensatrisiko

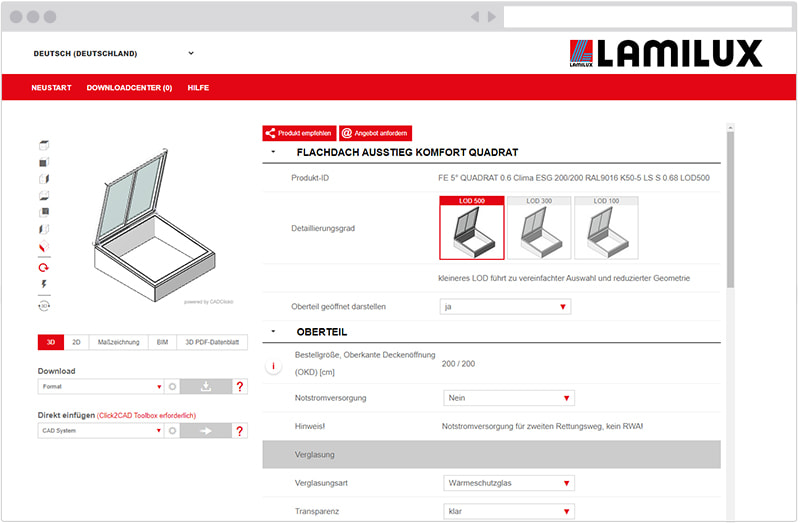

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

Die Ausstattungsvarianten

LAMILUX Flachdach Ausstieg Komfort Quadrat


Verglasungsvarianten

BezeichnungUg-WertLichtdurchlässigkeitGesamtenergiedurchlassSchalldämmung
Wärmeschutzglas W1100,6 W/(m²K)72 %51 %39 dB

Öffnungsantrieb

Eine stufenlose Öffnung erfolgt über den gesamten Flügel durch je einen Hydraulikzylinder, die durch ein elektrisch betriebenes Hydraulikaggregat (230 V) betrieben werden. Der Flachdach Ausstieg Komfort Quadrat besitzt einen Endschalter als Öffnungsüberwachung sowie eine Lichtschranke zur Überwachung des Ausstiegsbereiches des Elements. Zum Öffnen des Elementes wird das Hydraulikaggregat über einen Schlüsseltaster mit Totmannschaltung angesteuert.

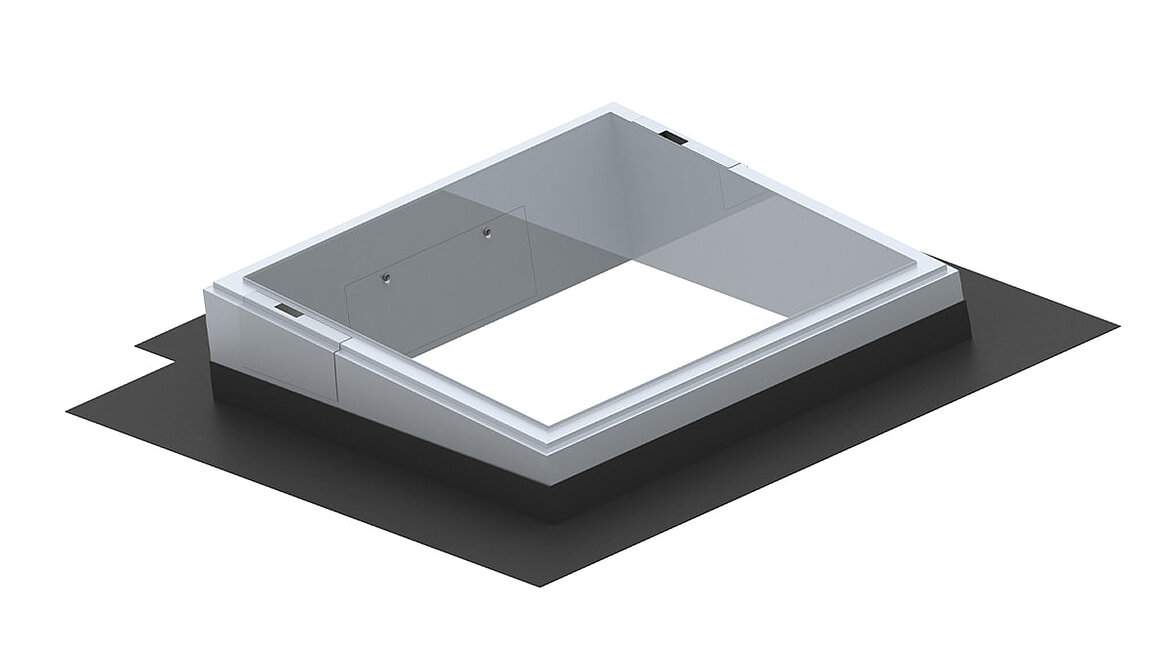

Aufsatzelement

Das Aufsatzelement (OKD-Maß 200x200 cm) bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Das Aufsatzelement besteht aus einer Stahlkonstruktion und ist durchgängig mit Mineralwolle gedämmt. Die Innenseite ist mit einem beschichteten Aluminiumblech wählbar in allen RAL-Classic-Farben verkleidet und die Außenseite mit weiß durchpigmentiertem GFK. Das Aufsatzelement erfüllt die DIN 18234 – Verhinderung der Brandweiterleitung auf dem Dach ohne Zusatzmaßnahmen.

Die Höhe des Aufsatzelementes beträgt traufseitig 51 cm und auf der gegenüberliegenden Langseite 68 cm.  Die Flächenneigung beträgt 5°, somit wird eine ideale Selbstreinigung des Elementes unterstützt.

Energieeffizienz

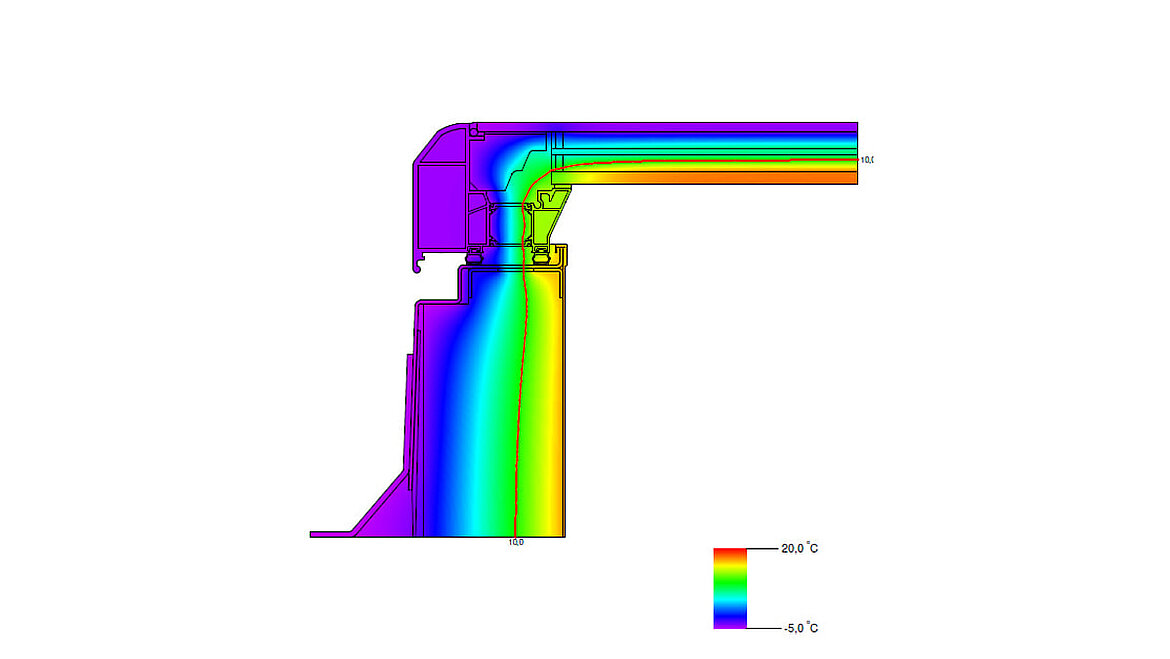

Unser LAMILUX Flachdach Ausstieg Komfort Quadrat weist optimale Isothermenverläufe auf und somit ein minimiertes Kondensatrisiko. Auch im Stoßbereich verfügt der Flachdach Ausstieg über eine hohe Wärmedämmung.
