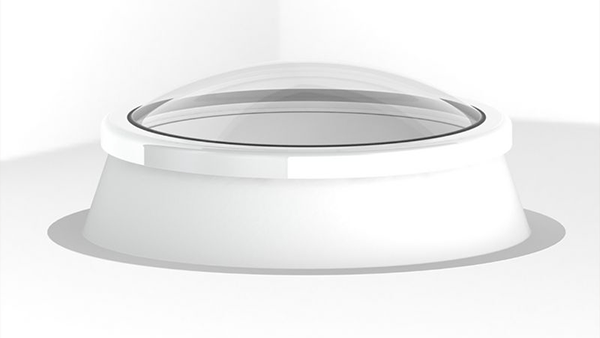

LAMILUX Lichtkuppel F100 rund

Für das ästhetisch anspruchsvolle Industriedach


Die Vorteile auf einen Blick

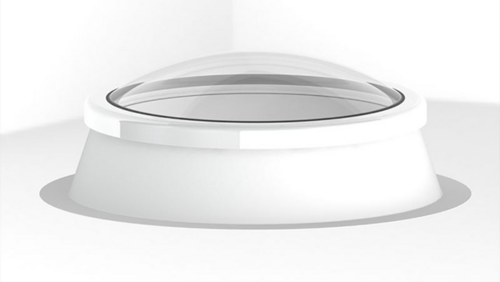

Lichtkuppel F100 rund


Energieeffizienz

  • Einhaltung aller Anforderungen der letzten EnEV und des GEG 2020
  • Vollflächig wärmegedämmter GFK-Aufsatzkranz mit U-Wert ≤ 0,67 W/m²K
  • Komplett wärmebrückenfreie Konstruktion für optimierte U-Werte und reduzierte Kondensatgefahr
  • Umfassende Umweltproduktdeklaration (EPD) gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025

Stabilität

  • Hohe Widerstandsfähigkeit gegenüber Windlast (UL 1500 - 5500) und Schneelast (DL 2500 – 10000) nach DIN EN 1873
  • Testierte Wasserdichtheit unter Starkregen bei Sturm (DRI bis 14,7 m²/s, entspricht ca. 8 l Regen pro Minute und m² bei 110 km/h Orkan)
  • Testierter Hagelwiderstand gem. den VKF-Prüfbestimmungen (je nach Verglasung bis zu HW 5, entspricht ca. 5 cm Hagelkorndurchmesser)


    Sicherheit

    • Vorbeugender Brandschutz: Einhaltung der DIN 18234 - Verhinderung der Branderweiterung auf dem Dach ohne Zusatzmaßnahmen


    Komfort

    • Design-Highlight für das industrielle Flachdach
    • Gestalterische Freiheit für Architekten durch runde, verspielte Akzente
    • Einfache Verarbeitung für Dachdecker dank vormontierter Anlieferung des Oberlichts
    • Selbstreinigende Geometrie

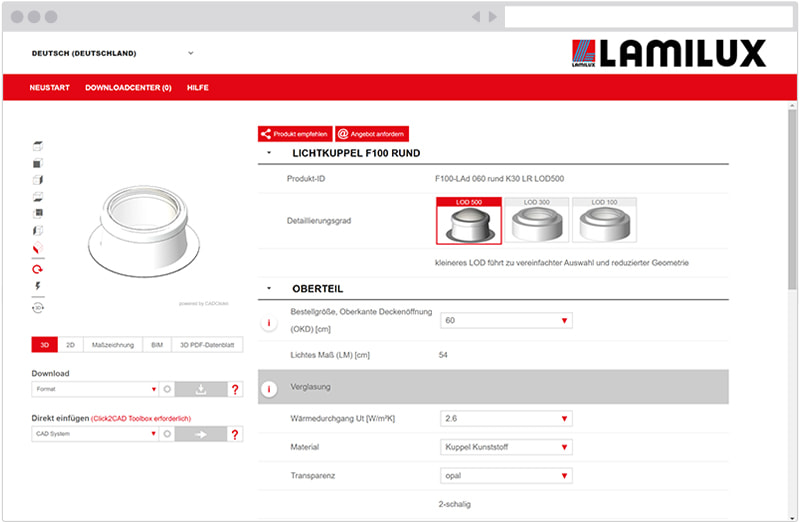

    Produktkonfigurator

    Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

    Highlight für alle Planer

    Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

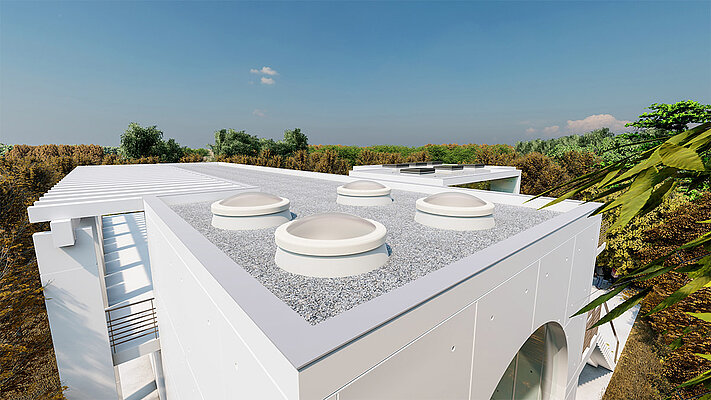

    Design-Highlight für das industrielle Flachdach

    Mehr Gestaltungsfreiraum für Ihr Industriedach

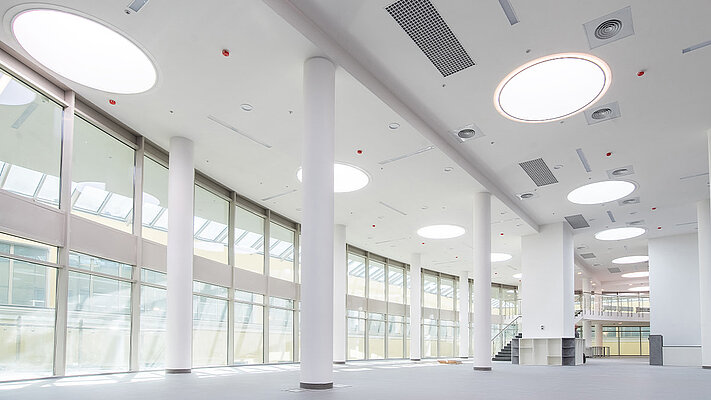

    Im industriellen Bereich beeinflussen allerlei gesetzliche und gesundheitsrechtliche Vorschriften sowie Bestimmungen die architektonische Planung und Gestaltung von Betriebsstätten. Um all den Anforderungen gerecht zu werden, bedarf es individueller und passgenauer Lösungen, die nicht nur alle technischen Aspekte berücksichtigen, sondern auch gestalterischen Freiraum für Design-Highlights lassen. Die LAMILUX Lichtkuppel F100 rund ist gerade für das Flachdach industrieller Betriebsgebäude das optimale Oberlicht. Die runde Lichtkuppel schafft angenehme und gesunde Arbeitsbedingungen durch den Einfall von natürlichem Licht sowie der Möglichkeit zur natürlichen Be- und Entlüftung, sorgt aber auch für eine ästhetisch anspruchsvolle Optik. Der gebogene Kunststoffeinfassrahmen der LAMILUX Lichtkuppel F100 rund bietet neben einem optimalen Raumklima ein ebenso besonderes Design, welches auch bei extremen Wetterereignissen das Gebäude funktional und zuverlässig schützt. Zusätzlich sorgt die doppel- oder dreischalig verglaste Lichtkuppel auch in runder Ausführung für einen stufenlosen Wasserablauf.

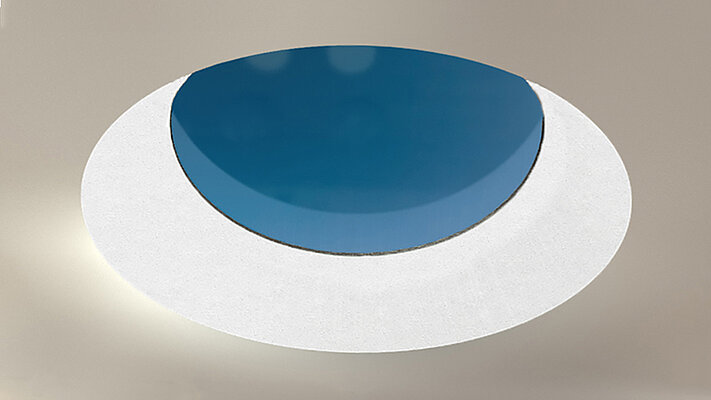

    Unsere runde Lichtkuppel besticht durch rundes Design – ohne Ecken und Kanten – und hat somit sogar positive Auswirkungen für die in den Gebäuden lebenden oder arbeitenden Menschen. Formen sind ein wichtiger Grundstein dessen, was Menschen sehen und wahrnehmen. Besonders in der Architektur bilden geometrische Formen die Grundlage für Architekten, ihre Projekte zu visualisieren. Während in der modernen Architektur kreisförmige beziehungsweise runde Formen eher die Ausnahme sind, setzten Menschen eigentlich schon seit Jahrtausenden auf runde Elemente, wie beispielsweise bei imposanten Domkuppeln. Der Kreis ist eine runde und absolute Form, ohne Ecken und Kanten, und setzt gerade deshalb beim Einsatz in Gebäuden, die beginnend beim Grundriss über Fassade bis hin zu Türen und Wänden eher eckig geprägt sind, ästhetische Akzente. Eine Studie der Universität Wien ergibt sogar, dass Menschen runde Formen in der Architektur subjektiv schöner wahrnehmen und eine runde prägnante Form angenehme Gefühle bei den Befragten auslöst. Die LAMILUX Lichtkuppel F100 rund bietet somit nicht nur Architekten die Möglichkeit auf industriellen Flachdächern Design Akzente zu setzen, sondern leistet einen entscheidenden Beitrag für die Gesundheit und das Wohlbefinden der Menschen.

    Die Ausstattungsvarianten

    Lichtkuppel F100 rund

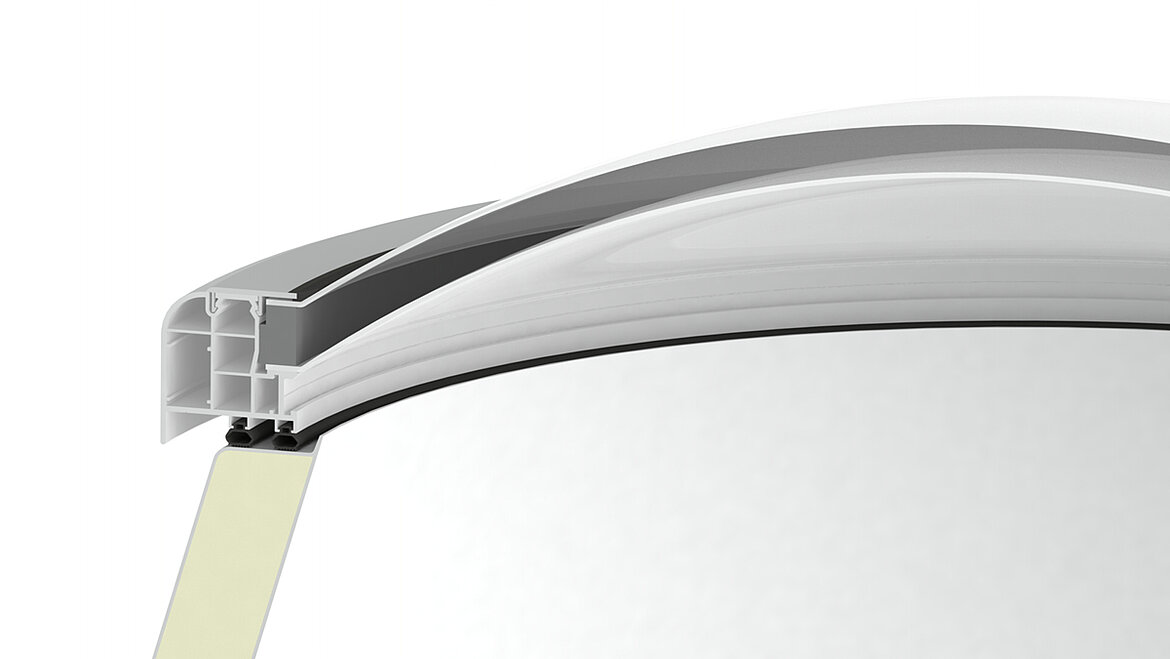

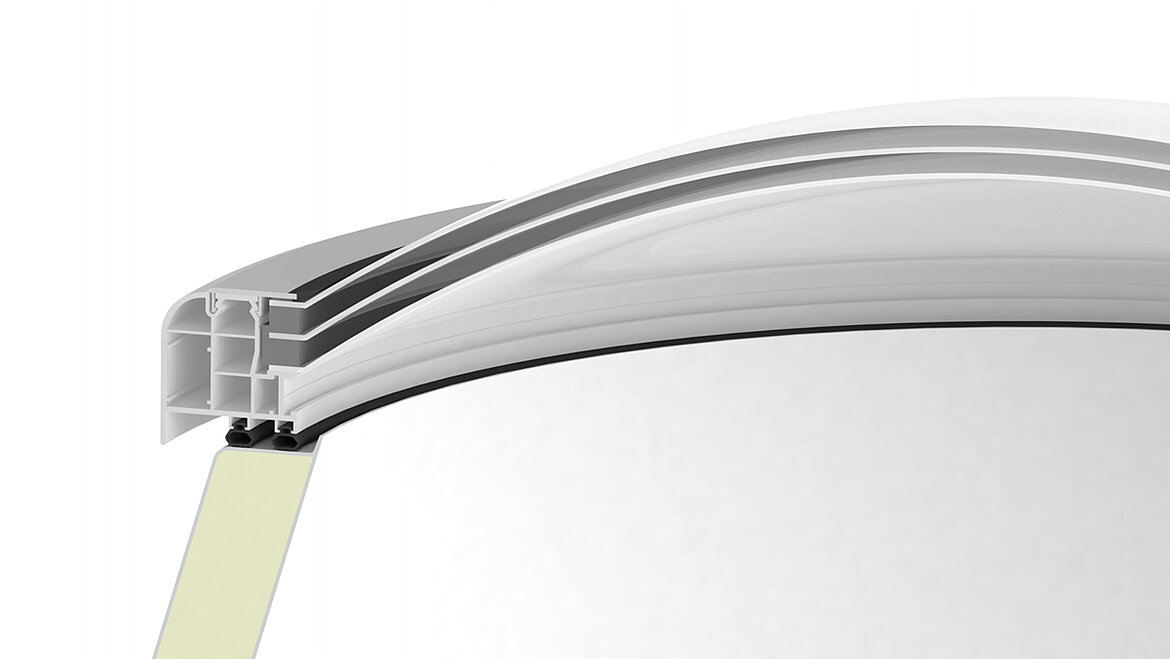

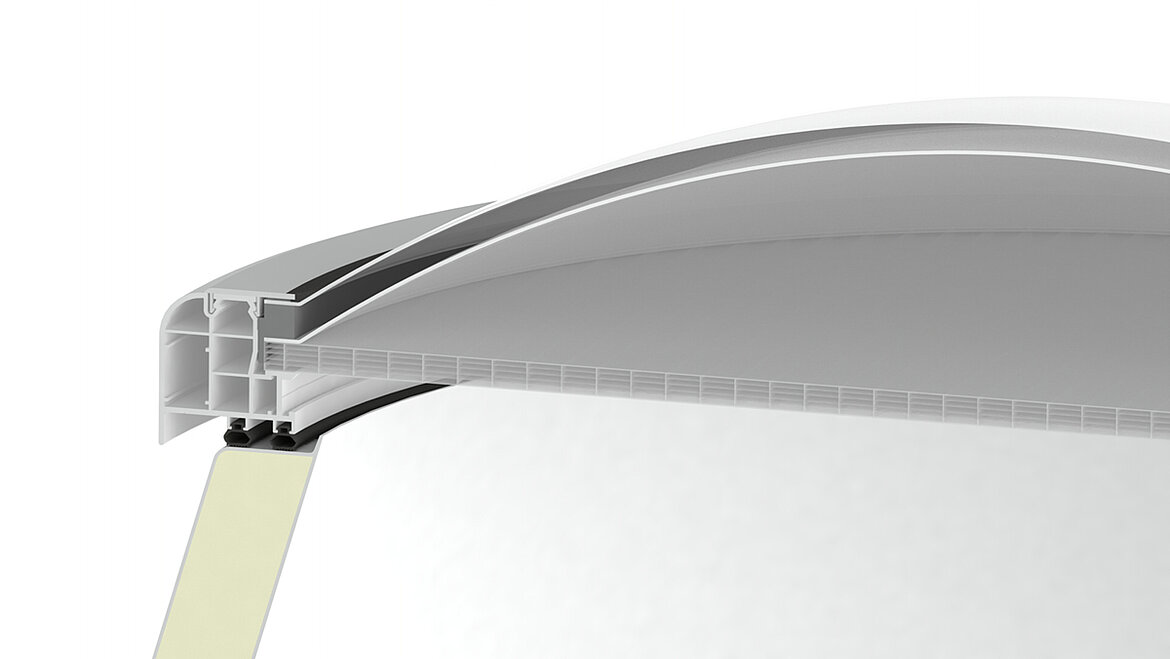

    Verglasungsvarianten

    Die Verglasungsoptionen der runden LAMILUX Lichtkuppel bringen zahlreiche Vorteile mit sich:

    • Optimale Tageslichtausleuchtung
    • Energieeffizienz / Wärmedämmung
    • Sonnenschutz / Wärmeschutz
    • Schallschutz / Hagelschutz


    Verglasungsmaterialien

    Dies erreichen wir durch den Einsatz von individuell ausgewählten Verglasungsmaterialien:

    • Glasfaserverstärkter Kunststoff
    • Kunststoff
    • Besonders schlagzäher Kunststoff


    LAMILUX Größenvielfalt

    Lichtkuppel F100 rund


    Erhältlich in sieben Standardgrößen: sowohl in starrer als auch lüftbarer Ausführung produzierbar.

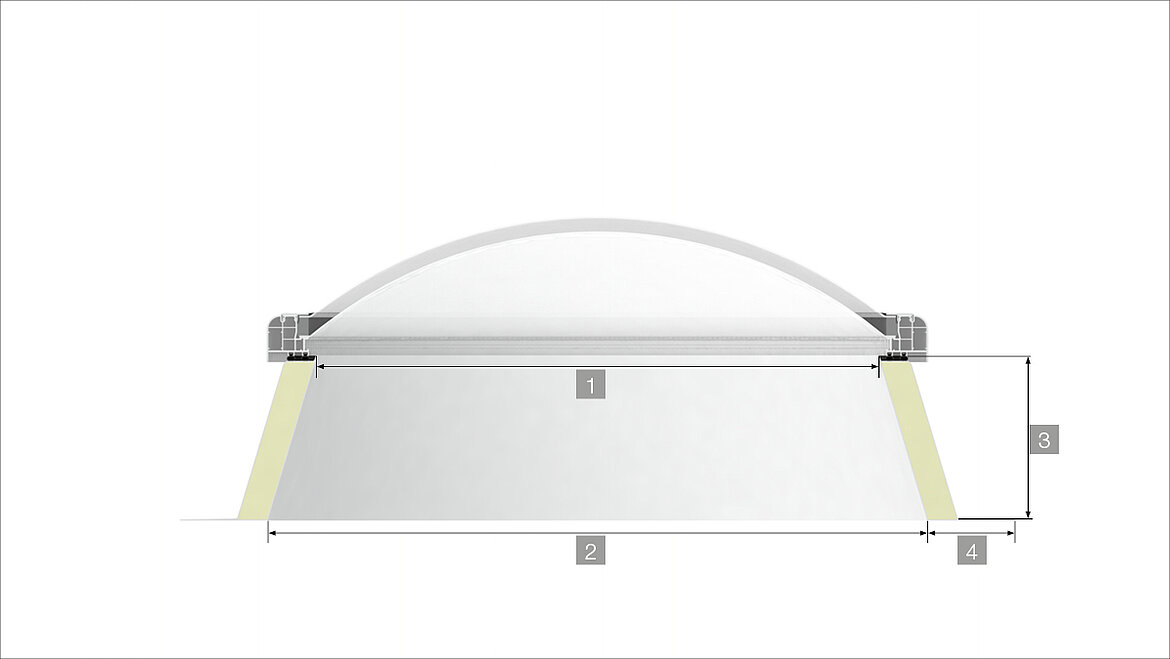

    1 - Oberkante Aufsatzkranz = Bestellgröße - 18 cm* (*Ausnahme bei OKD 60 cm: Bestellgröße - 6 cm)
    2 - Oberkante Deckenöffnung (OKD) = Bestellgröße
    3 - Aufsatzkranzhöhen: 30 / 50 / 70 cm
    4 - Fußflansch: 16 cm

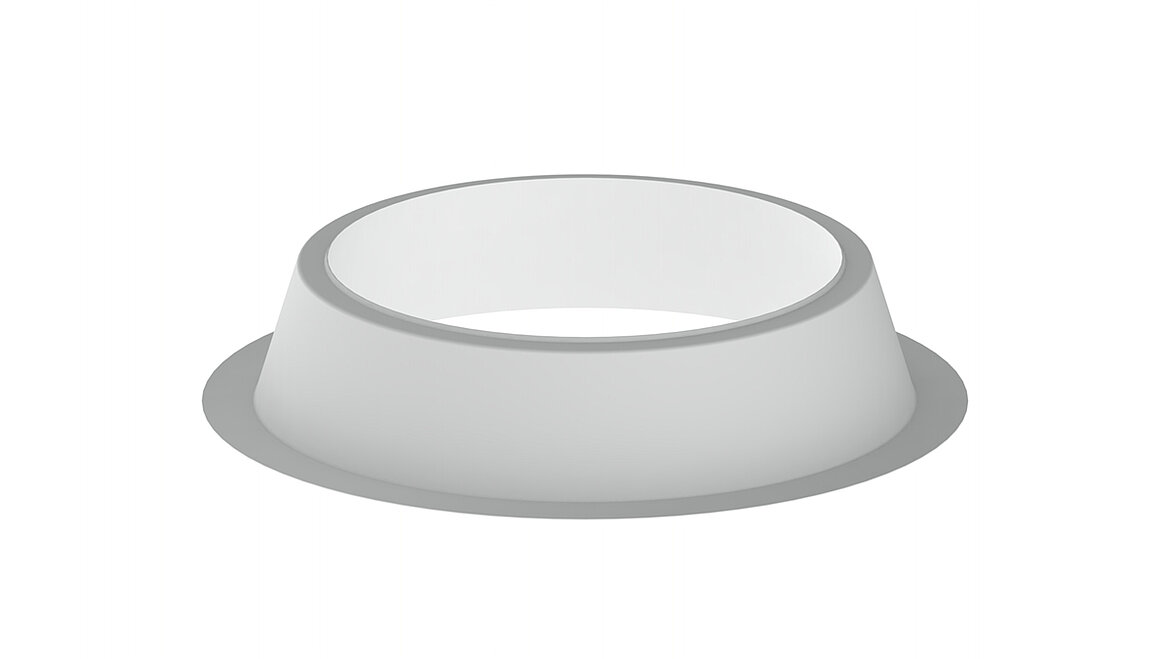

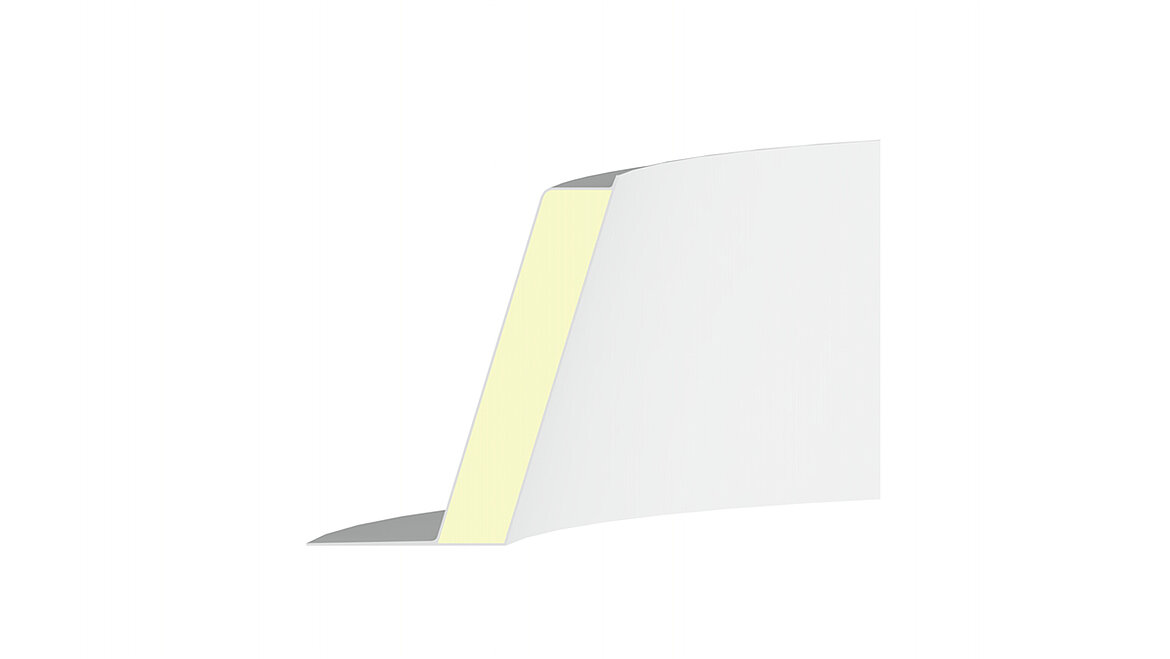

    LAMILUX GFK-Aufsatzkranz

    Der ideale Flachdach-Anschluss

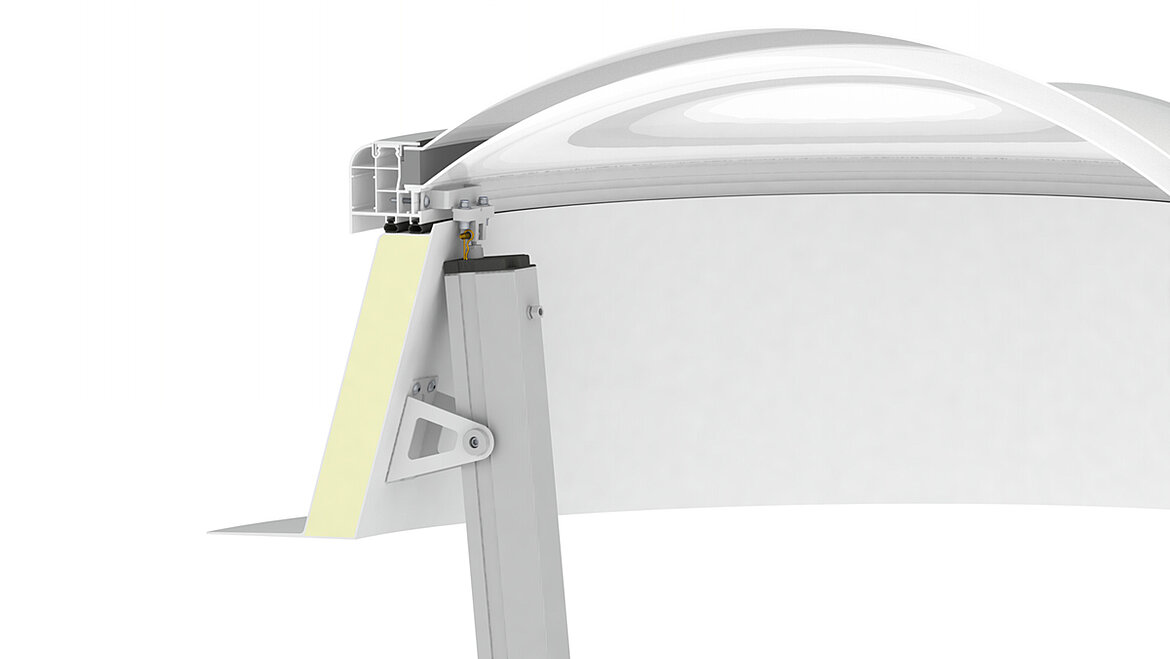

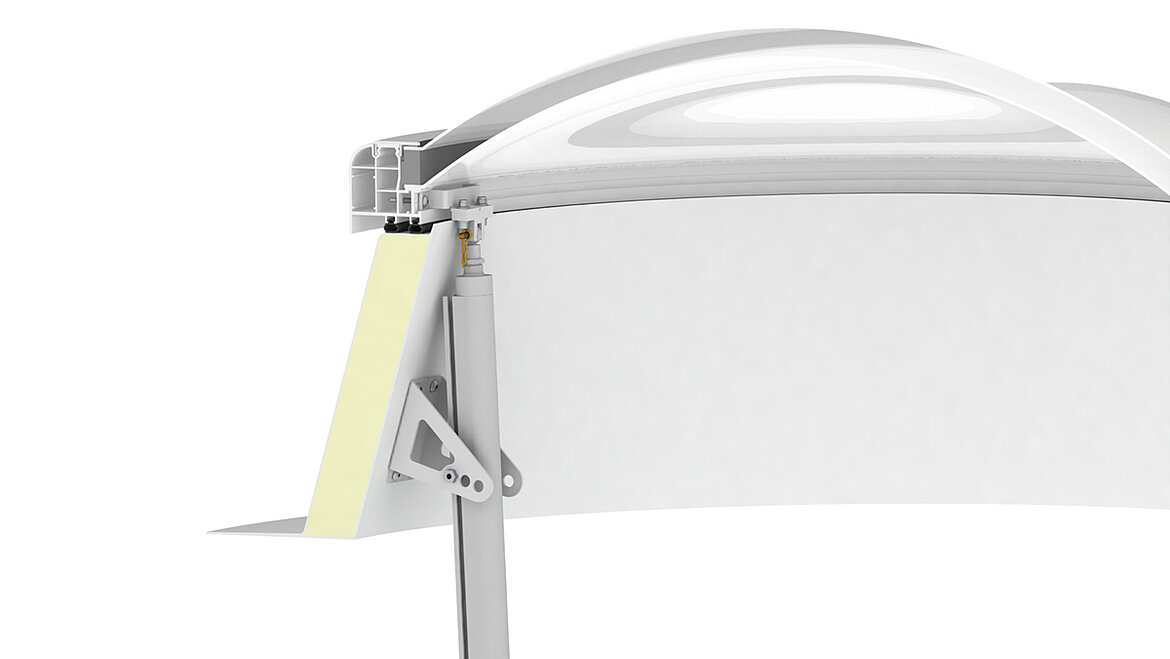

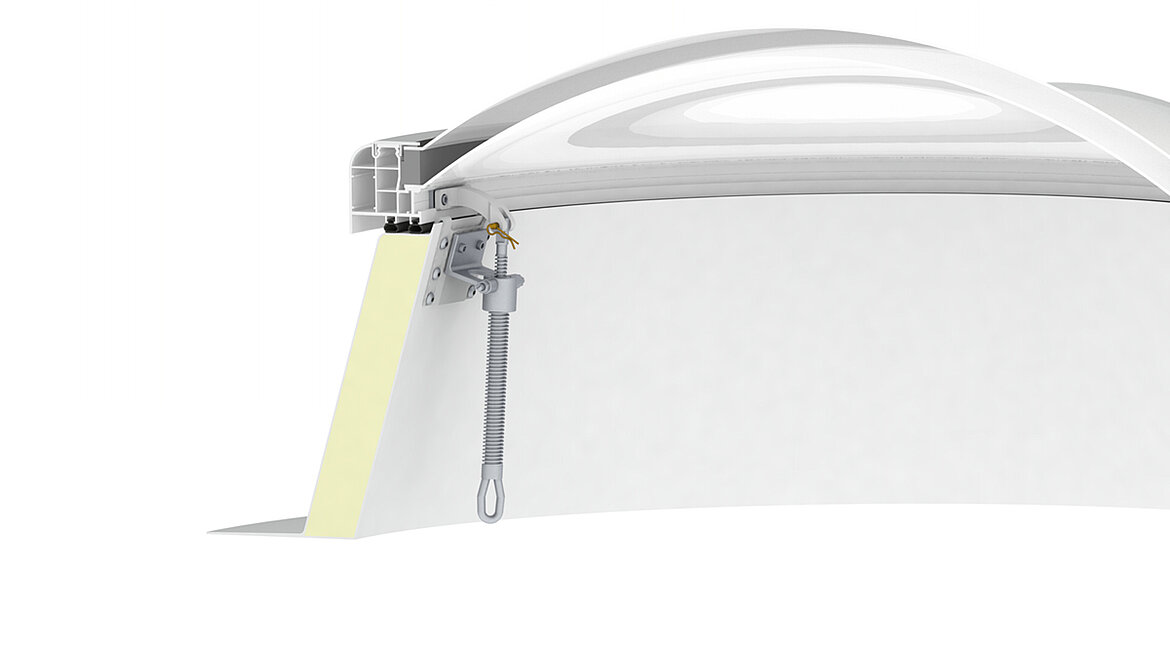

    Lichtkuppel Öffnungsvarianten

    Individuelle Lösungen für Frischluftzufuhr

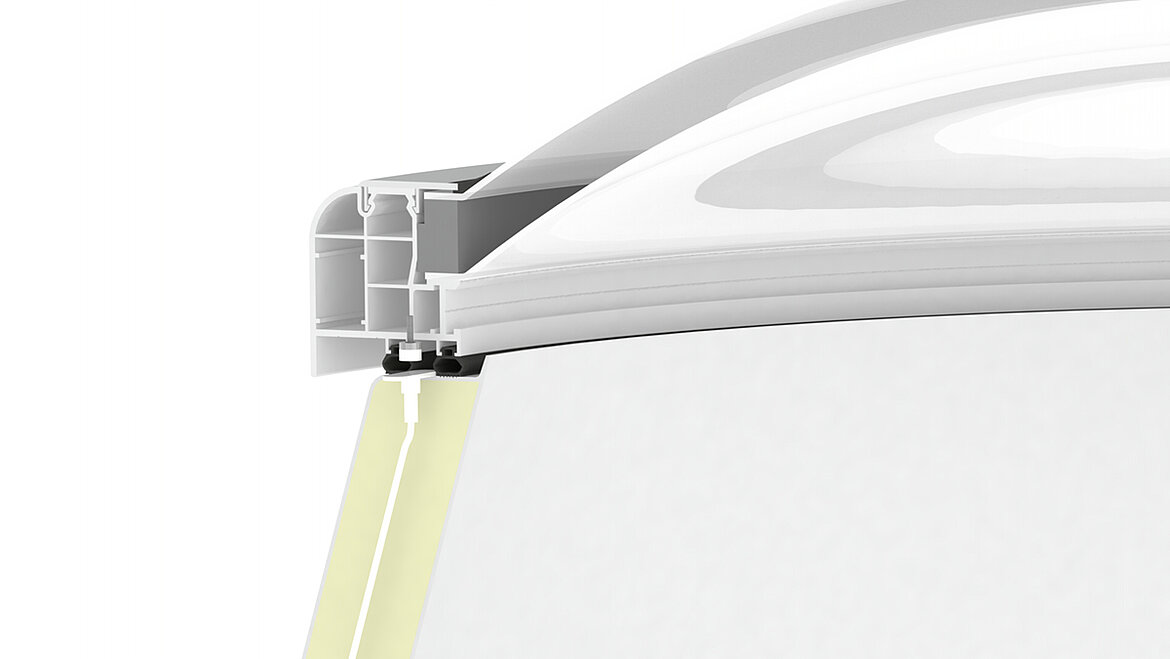

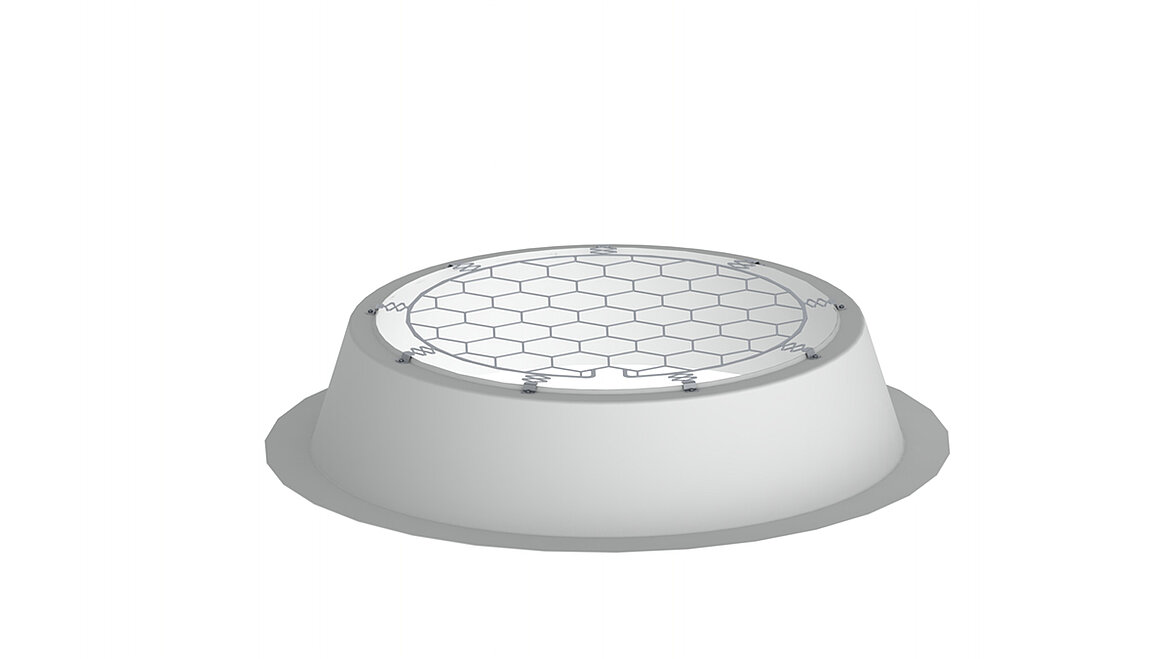

    LAMILUX Lichtkuppel Zubehör

    Lichtkuppel F100 rund


    Die technischen Details

    Lichtkuppel F100 rund

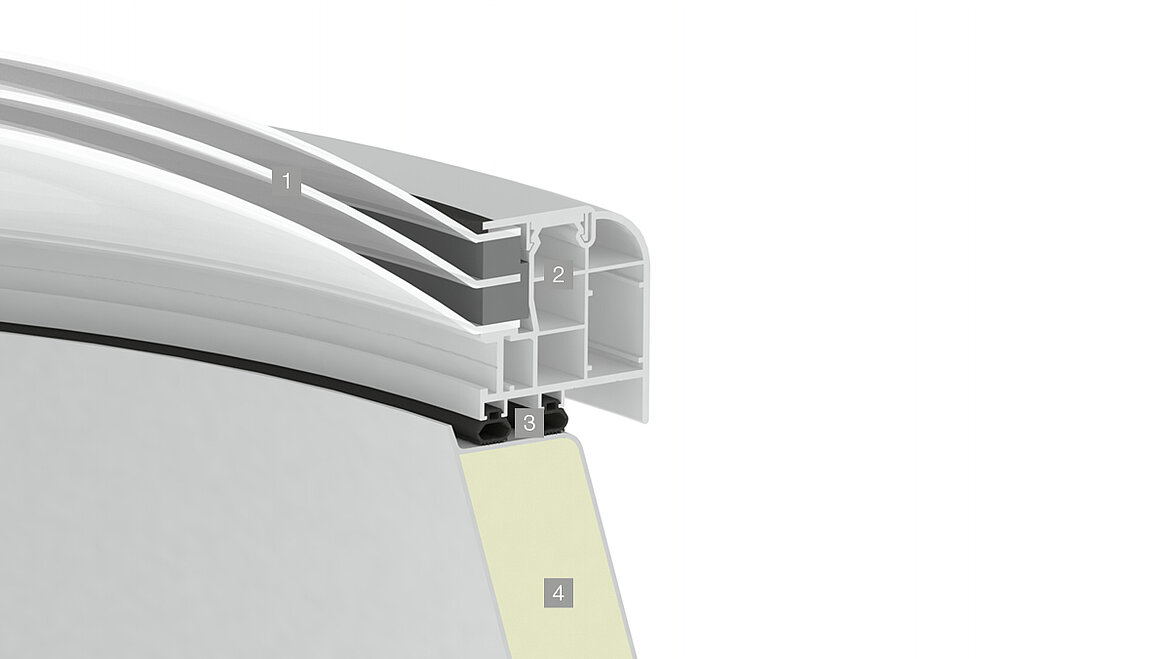

    Konstruktiondetails

    1 - Verglasung aus Kunststoff
    2 - PVC Einfassrahmen (RAL 9016)
    3 - EPDM Ballondichtung 2-fach
    4 - GFK Aufsatzkranz
