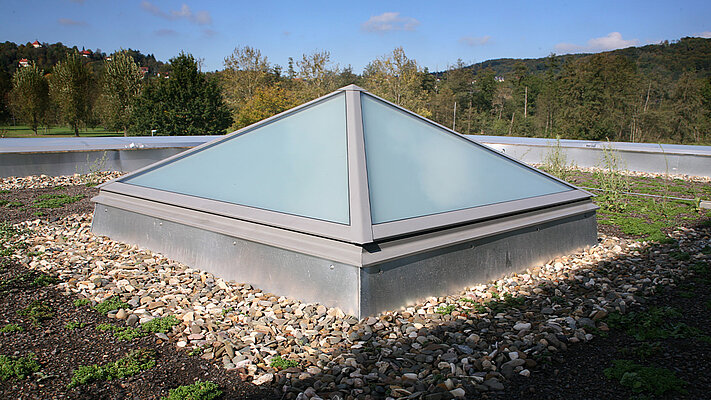

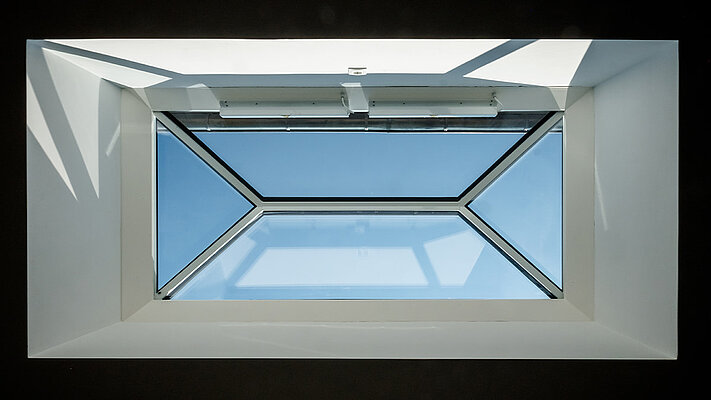

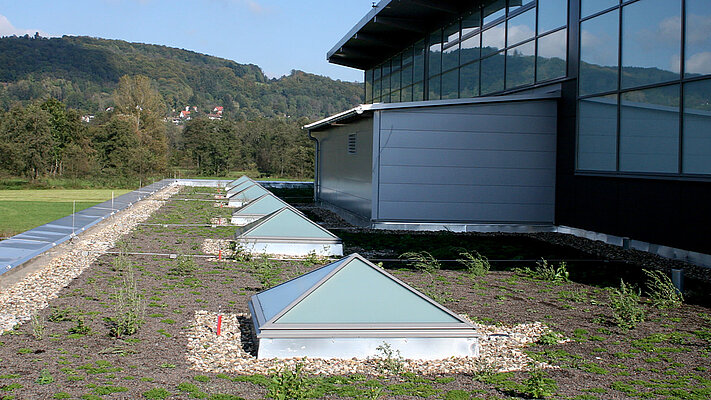

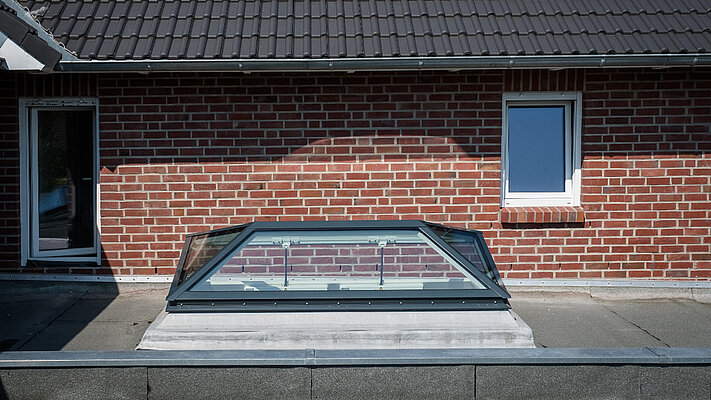

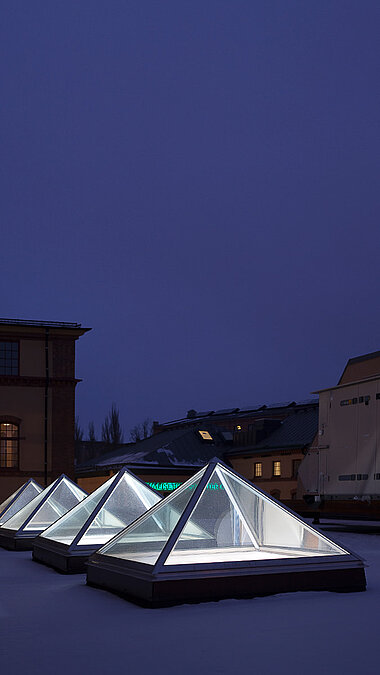

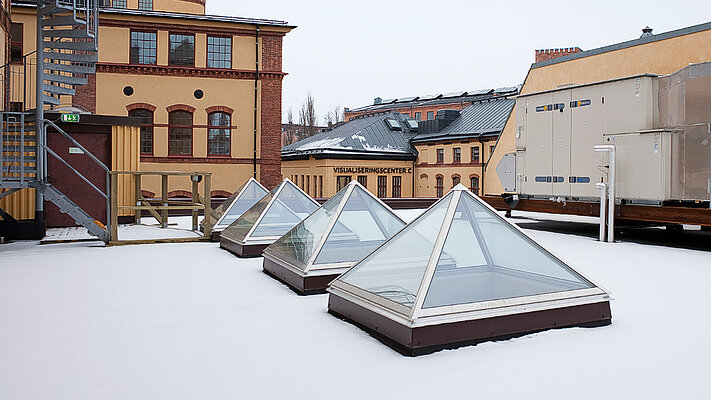

LAMILUX Flachdach Fenster FE Pyramide / Walm

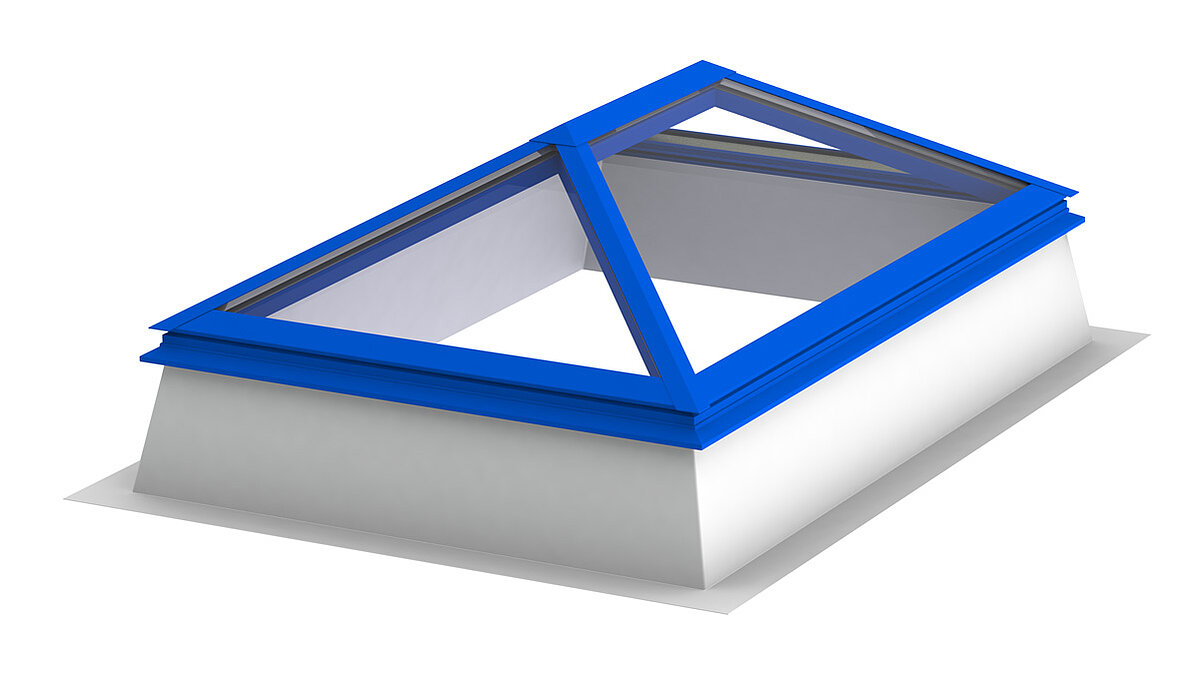

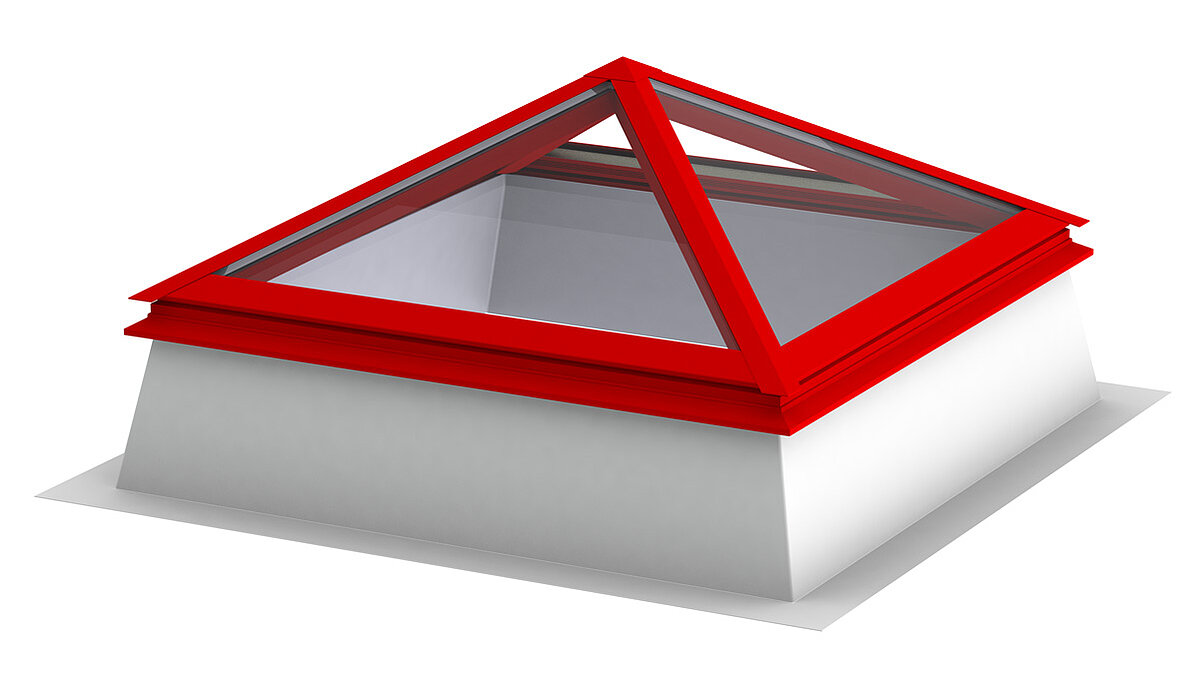

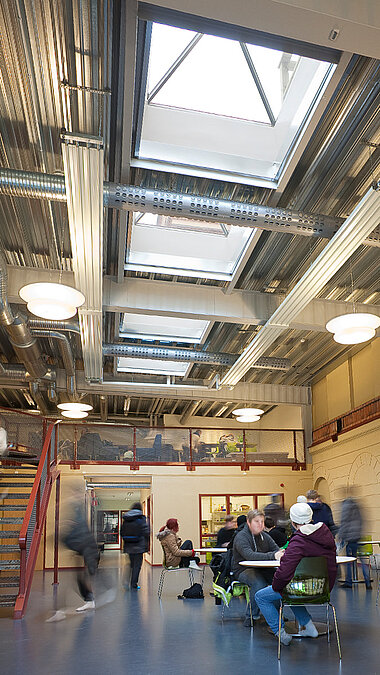

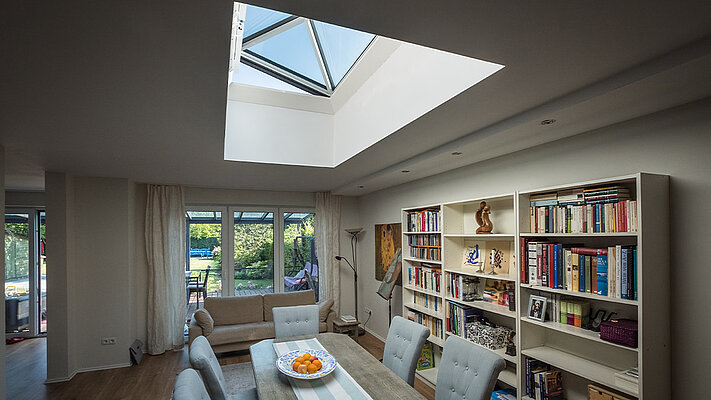

Pyramiden- oder walmdachförmige Flachdach Fenster - formschöne Einzelelemente für das Flachdach
Die Vorteile auf einen Blick
Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil
Energieeffizienz
- Hoher Tageslichteinfall mit zahlreichen Verglasungsvarianten
- Optimale Wärmedämmung durch wärmebrückenfreie Gesamtkonstruktion
- Intelligente Steuerungen für natürliche Be- und Entlüftung und Sonnenschutzrollos
- Vollflächig wärmegedämmter GFK-Aufsatzkranz mit U-Wert < 0,9 W/m²K
- Thermisch idealer Bauanschluss (z.B. wärmegedämmter Fußflansch)
- Herausragende Luftdichtheit durch Ballondoppeldichtungen: Leistungsklasse 4 – geprüft nach EN 12207
- Ökobilanz leicht gemacht: Für die LAMILUX Flachdach Fenster FE Pyramide / Walm existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025
Komfort
- Angenehmes Raumklima durch natürliche Be- und Entlüftung und Sonnenschutz
- Hoher Schallschutz der Verglasungen (EN ISO 140-3 bis zu 45 dB)
- Komfortable Funkfernbedienung für Lüfterelement und Sonnenschutz
- Tageslichtelement und Aufsatzkranz sind werkseitig komplett vormontiert, verriegelt und somit jederzeit mit einem Öffnersystem nachrüstbar
Design
- Filigrane Optik von innen und außen mit eleganten und schmalen Sprossenprofilen
- Glatte, saubere Ansicht des gesamten Elements ohne sichtbare Verschraubungen
- Farbenvielfalt nach RAL-Karte (Einfassprofile)
Sicherheit
- Permanent durchsturzsicher
- Minimierte Kondensatgefahr an den Innenseiten der Verglasung und den Rahmen- und Sprossenprofilen
- Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung B,roof(t1) nach DIN EN 13501-5
Die Ausstattungsvarianten
Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil
Verglasungsvarianten
Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte
- Tageslichteinfall – Transparenz und Lichtstreuung
- Energieeffizienz / Wärmedämmung
- Sonnenschutz / Wärmeschutz
- Schallschutz
- Selbstreinigung
- Sicherheit – Durchsturzsicherheit
| Bezeichnung | Ug-Wert | Lichtdurchlässigkeit | Gesamtenergiedurchlass | Schalldämmung |
|---|---|---|---|---|
| W102 2-fach Isolierverglasung ESG | 1,1 W/m²K | 80 % | 62 % | 38 dB |
| W103 2-fach Isolierverglasung ESG (mit mattheller Folie) | 1,1 W/m²K | 54 % | 59 % | 38 dB |
| S109 2-fach Isolierverglasung ESG (Sonnenschutz 60/30 neutral) | 1,1 W/m²K | 61 % | 30 % | 38 dB |
| W111 2-fach Isolierverglasung ESG (Selbstreinigungseffekt) | 1,1 W/m²K | 80 % | 62 % | 38 dB |
| W110 3-fach Isolierverglasung ESG | 0,6 W/m²K | 72 % | 51 % | 39 dB |
| W303 3-fach Isolierverglasung ESG (mit mattheller Folie) | 0,6 W/m²K | 49 % | 50 % | 39 dB |
| S117 3-fach Isolierverglasung ESG (Sonnenschutz 60/30 neutral) | 0,6 W/m²K | 55 % | 28 % | 39 dB |
| W311 3-fach Isolierverglasung ESG (Selbstreinigungseffekt) | 0,6 W/m²K | 72 % | 51 % | 39 dB |
LAMILUX fugenloser GFK-Aufsatzkranz
- Lieferbar in den Aufsatzkranzhöhen 15, 30, 40, 50 cm
- Fugenlos gefertigter Aufsatzkranz
- Erfüllt die DIN 18234 ohne Zusatzmaßnahmen
- Element ab Werk auf Aufsatzkranz vormontiert
LICHTTRANSMISSION ERHÖHEN: LAMILUX REFLECTIVE
- Steigerung der Lichttransmission des Tageslichtelementes um bis zu 50% durch das geschützte Prinzip der Auskleidung mit hochreflektierendem Aluminium-Reflektormaterial
- Bis zu 33% Einsparung für Kunstlichtenergie
- Hochwertige Innenoptik durch edle Oberflächen
Aufsatzkranz aus Stahlblech
- Spezielles Anschlusstechnikprofil aus wärmebrückenfreiem Kunststoff vermeidet Wärmebrücken – im Gegensatz zu Metall-Kopfprofilrahmen
- Fachgerechter, mechanischer Anschluss an unterschiedliche Dachbahn-Arten
- Wahlweise mit oder ohne Wärmedämmung erhältlich
- Höhe: 40 oder 50 cm
- Bandbeschichtet in RAL 9016
- Stahlblech Aufsatzkranz: Brandklasse A1
LAMILUX-GFK-Aufsatzkranz mit abgekröpftem Fußflansch
- Mit zweiseitig abgekröpftem Fußflansch
Anschlusstechnik der LAMILUX Aufsatzkränze
Anschlussdetails Aufsatzkranz
LAMILUX Hart-PVC-Anschlussschiene
Die Hart-PVC-Anschlussschiene ist optional werkseitig am Fußflansch einlaminiert und in den Ecken dicht verschweißt. Hochpolymere Dachbahnen aus PVC und VAE können durch Quell- oder Heißluftschweißung direkt mit dem Fußflansch verbunden werden. Abbildung mit wärmegedämmtem Fußflansch.
LAMILUX Anschlussset
Bestehend aus fertig abgelenkten Klemmprofilen inkl. spritzwasser-dichten Befestigungsnieten.
Zur mechanischen Fixierung von am Aufsatzkranz nach oben gezogenen Dachabdichtungen (Folie oder Bitumen).
LAMILUX Klebeflansch
GFK-Aufsatzkränze sind mit einem 12cm breiten Klebeflansch ausgestattet, was das direkte Aufschweißen von Bitumenbahnen ermöglicht.
LAMILUX Treppenhausentrauchung
Die unkomplizierte Alternative für das Treppenhaus
Treppenhausentrauchung leicht und unkompliziert ohne aufwändige RWA-Berechnung mit unseren Standard-Sets für die Rauchableitung im Treppenhaus. Hier klicken für mehr Infos.
Das Zubehör
Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil

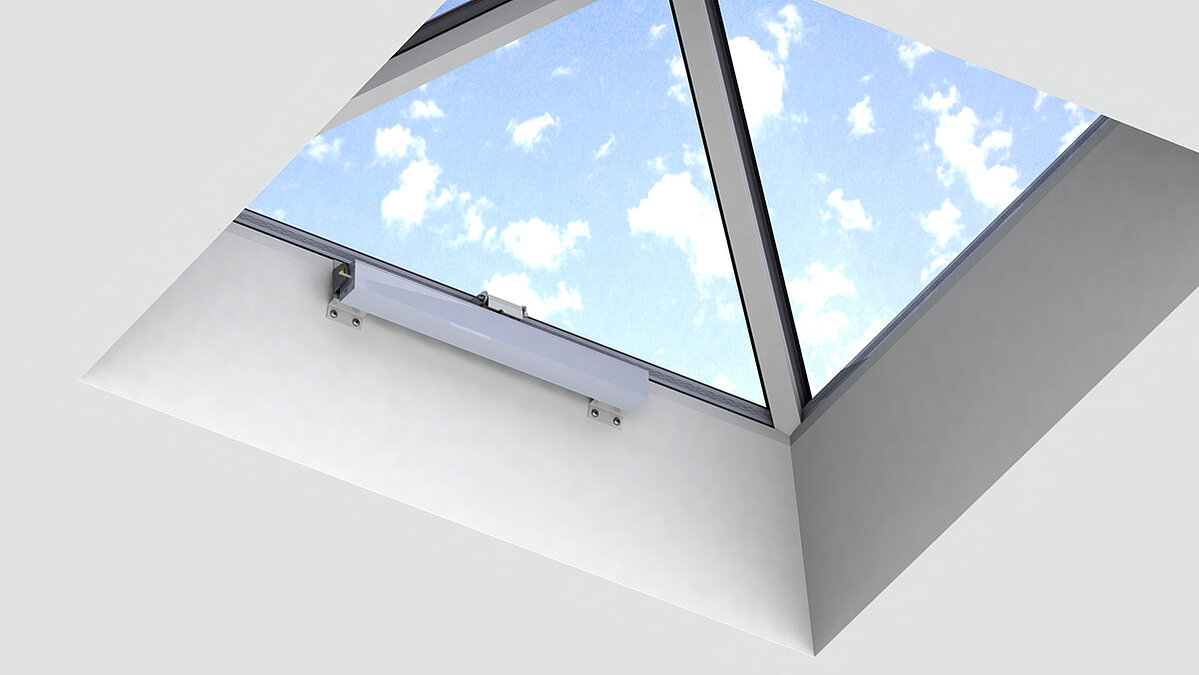

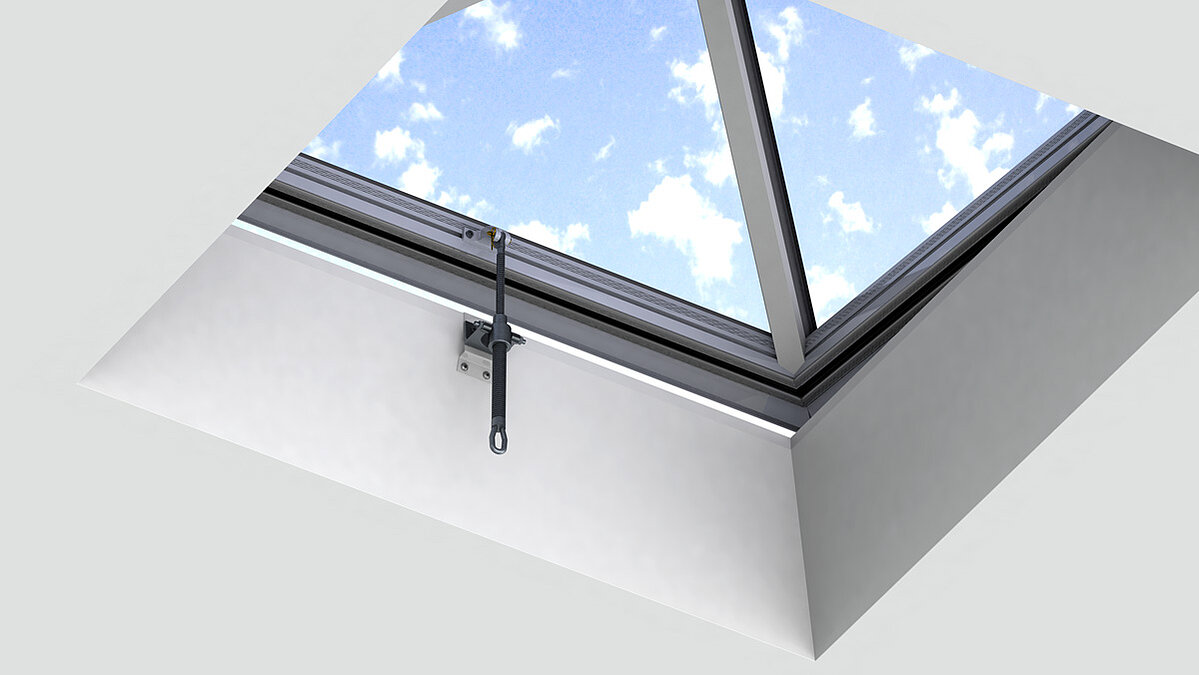

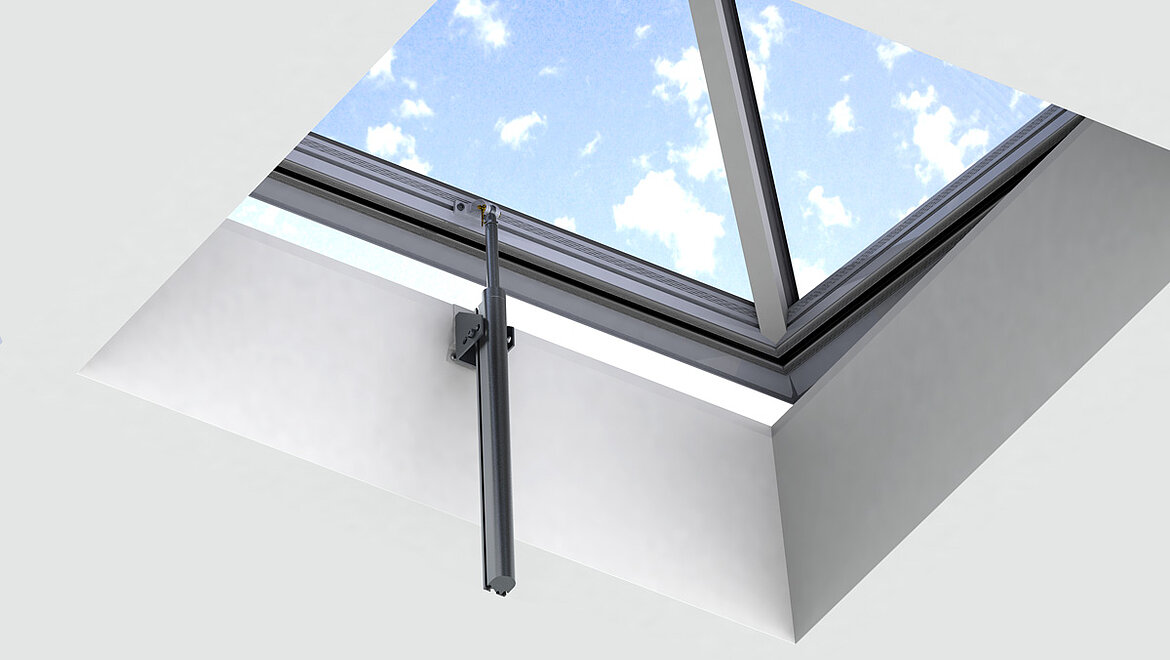

Lüftungsaggregate
Je nach Größe und Glasgewicht stehen folgende Varianten zur Wahl:

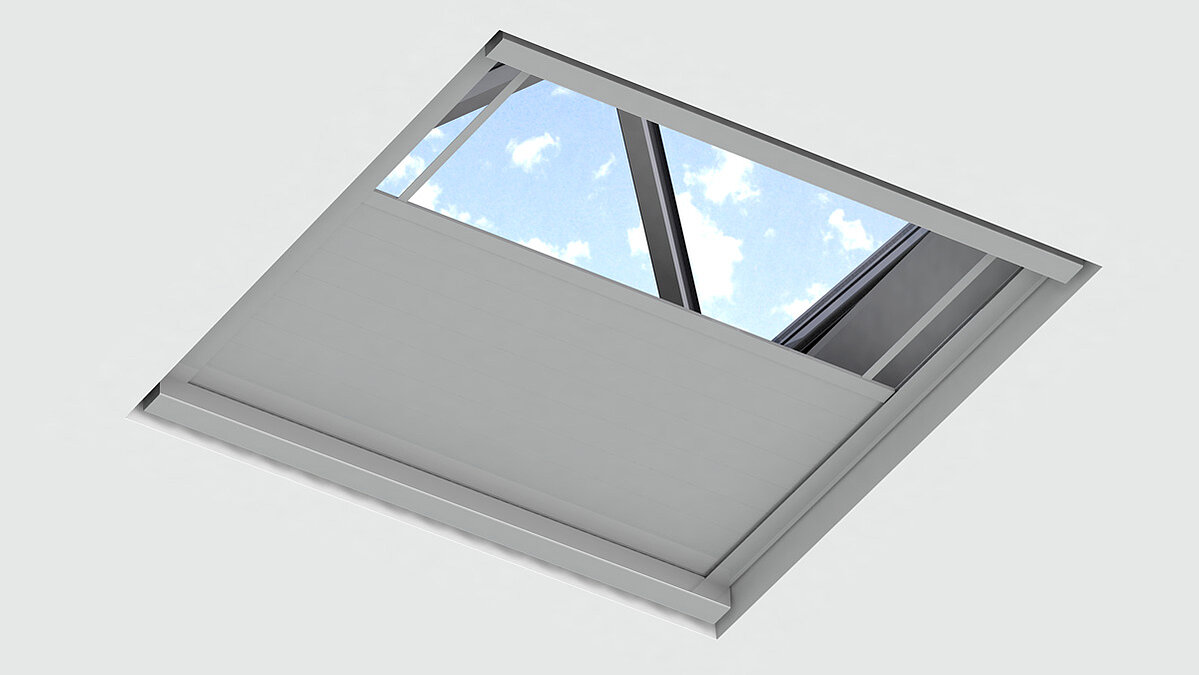

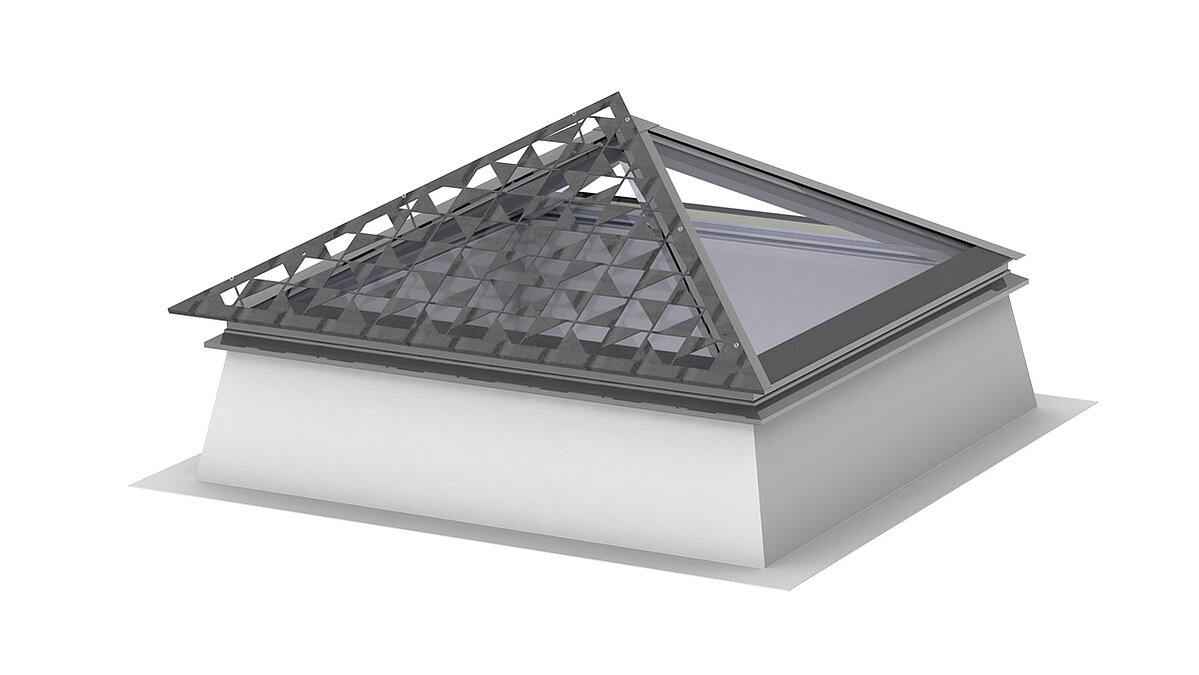

Sonnenschutz

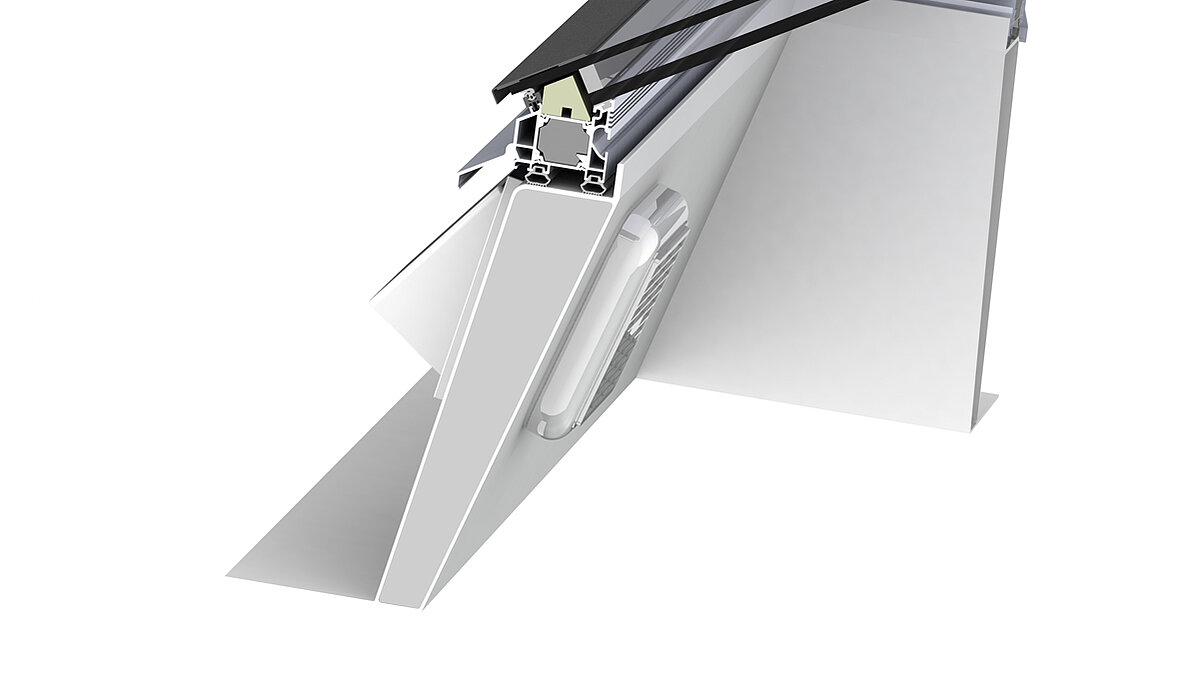

Kleinraumlüfter
- Wird zur Entlüftung in 30, 40, 50 cm hohen Aufsatzkranz integriert
- Fördervolumen: 180 m³/h
- Schutzart: IP34
Wind- und Regenfühler
- Für ein automatisiertes Schließen bei Wind und Regen und anschließend automatisiertes Öffnen
- Für Gruppen- oder Einzelbetätigung

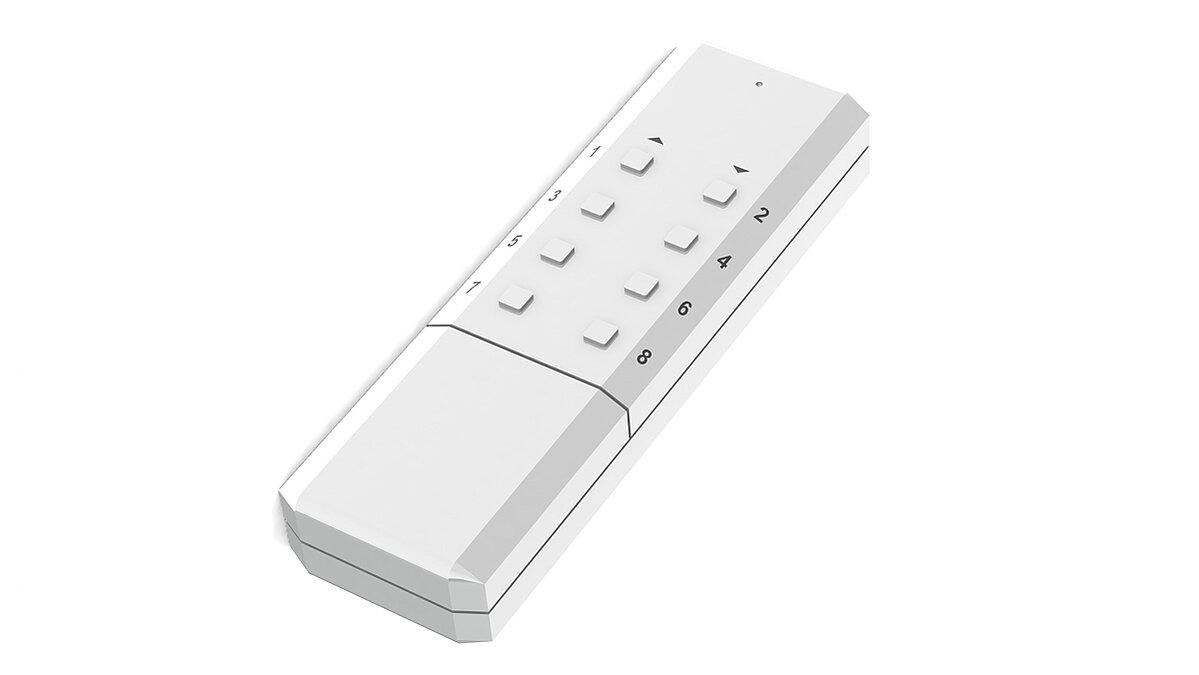

Funkfernbedienung
- Ermöglicht ein komfortables Bedienen von Sonnenschutz und Lüftungsmotor
Dachausstieg
- Mit Gasdruckfeder
- Für 2-Scheiben-Verglasung bis zu einer Größe von 100 cm x 100 cm und einer Neigung von 30°
- Für 3-Scheiben-Verglasung bis zu einer Größe von 90 cm x 90 cm und einer Neigung von 30°
Weltneuheit: REFLECTIVE UND PRISMEN-LED
Tageslicht und Kunstlicht perfekt vereint
Die positive Wirkung der Tageslichtausleuchtung auf das Wohlbefinden des Menschen lässt sich noch verstärken – durch eine Beleuchtung, die durch stufenlos zu dimmende LED-Lichtleisten erzeugt wird.
Diese sind umlaufend im oberen Segment des Aufsatzkranzes installiert und verfügen über ein intelligentes Lichtsteuersystem, um den im Tagesverlauf abnehmenden natürlichen Lichteinfall –bis hin zur Nacht- harmonisch auszugleichen.
Innovative Technologie
Zwei Lichtquellen –Tageslicht und Kunstlicht- stehen miteinander in Beziehung und lassen sich auf den individuellen Lichtwunsch abstimmen und steuern. Die innovative Integration eines Kunstlichts in ein Oberlicht hat LAMILUX in Zusammenarbeit mit der Bartenbach GmbH entwickelt:
- herausragendes Design mit sehr schmalen LED-Lichtleisten
- absolut flimmerfreie Lichtdimmung
- äußerst niedrige Wärmeerzeugung des Kunstlichts
- sehr geringer Energieverbrauch (115-120 lm/W)
- sehr lange Lebensdauer (Garantie 40.000 Betriebsstunden)
- gleichmäßige und blendfreie Ausleuchtung
Lichtfarbe bestimmt Tag und Abend
Kunstlicht-Dimensionierung nach Bartenbach mit neutralweissem Licht (mittlere Beleuchtungsstärke)
| Größe Glaselement (OKD) | 80/80 | 100/100 | 120/120 | 150/150 | Maßeinheit |
|---|---|---|---|---|---|
| zonierter Bereich 4000k | 452 | 631 | 806 | 1056 | lx |
| allgemeiner Bereich 4000k | 138 | 196 | 252 | 334 | lx |
BELEUCHTUNGSSTÄRKE UND LICHTFARBE
Das Empfinden einer Lichtsituation läuft maßgeblich über die Faktoren Beleuchtungsstärke (gemessen in der Maßeinheit Lux, lx) und die Lichtfarbe ab. Die Lichtfarbe wird als Farbtemperatur in der Einheit Kelvin (K) angegeben. Sie charakterisiert das farbliche Aussehen des Lichts einer Lichtquelle. Zum Vergleich: Die Lichtfarbe des Himmels variiert überwiegend zwischen 6.000 und 10.000 Kelvin.
Empfehlung aus Norm EN 12464 (Mittlere Mindesbeleuchtung)
- Flure, Treppen 100-150 lx
- Kindergarten, Unterrichtsräume 300 lx
- Büroarbeitsplatz 500 lx
MAXIMALES LICHT DURCH REFLECTIVE UND PRISMEN-LED
Die perfekte All-in-One-Lösung für maximale Lichtausbeute stellt die Kombination aus hochreflektierendem Material und LED-Lichtleiste in einem Tageslichtsystem dar. Der natürliche Lichteinfall ist die effektivste Lösung, um Räume energieeffizient auszuleuchten. Diese Wirkung wird durch das Reflektormaterial deutlich verstärkt – und im Tagesverlauf lässt sich darüber hinaus das schwindende Tageslicht durch die stufenlos zuschaltbare LED-Beleuchtung ausgleichen.
Grössen und Varianten
- Einsetzbar für Flachdachfenster von 80/80 cm bis 200/200 cm (OKD)
- vierseitige Variante bei Standardaufsatzkränzen (auch mit verdeckten Motorelementen)
- zweiseitige Variante bei offenen Anbauteilen (Verschattung, Traverse etc.)
- wahlweise mit warmweißen oder neutralweißen LEDs
Die technischen Details
Pyramide / Walmdach Flachdach Fenster: Aluminiumprofil
Konstruktionsdetails

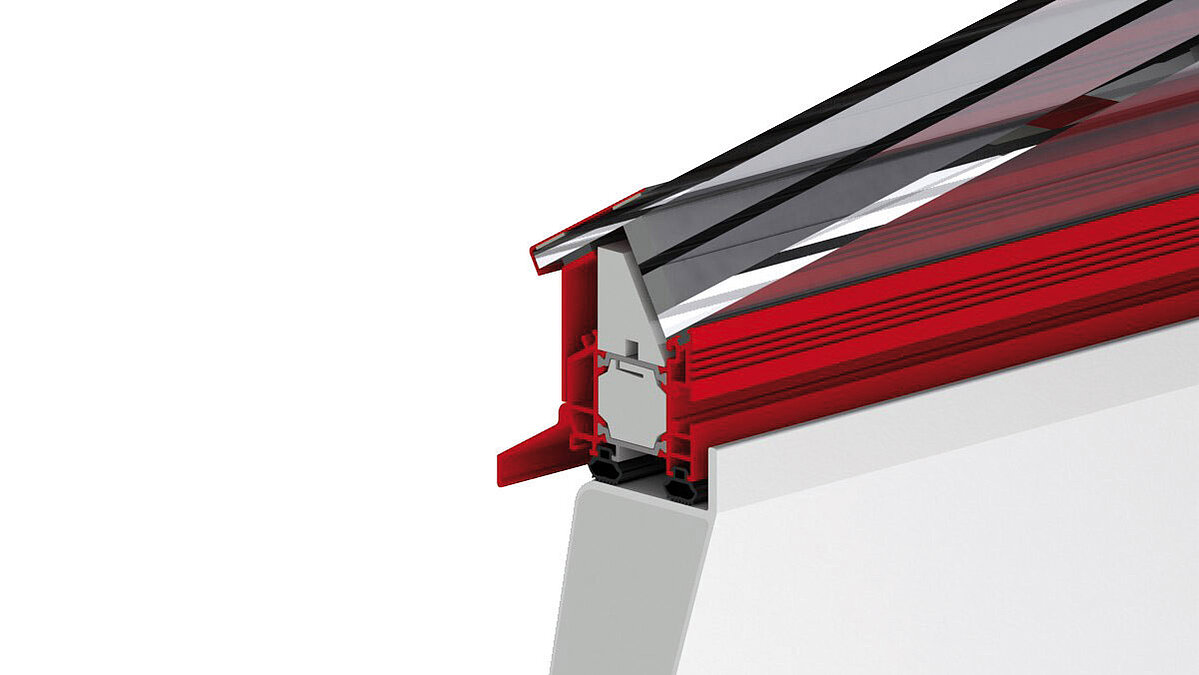

Thermoaktives Design: Unterhalb der Auflage der Verglasung nutzt eine patentierte Strukturrippung die Wärmeenergie der Raumluft. Dadurch erhöht sich die Oberflächentemperatur des Aluminiumrahmens.
Der Effekt: ein knickfreier Isothermenverlauf und damit eine minimierte Kondensatgefahr.
Energieeffizienz

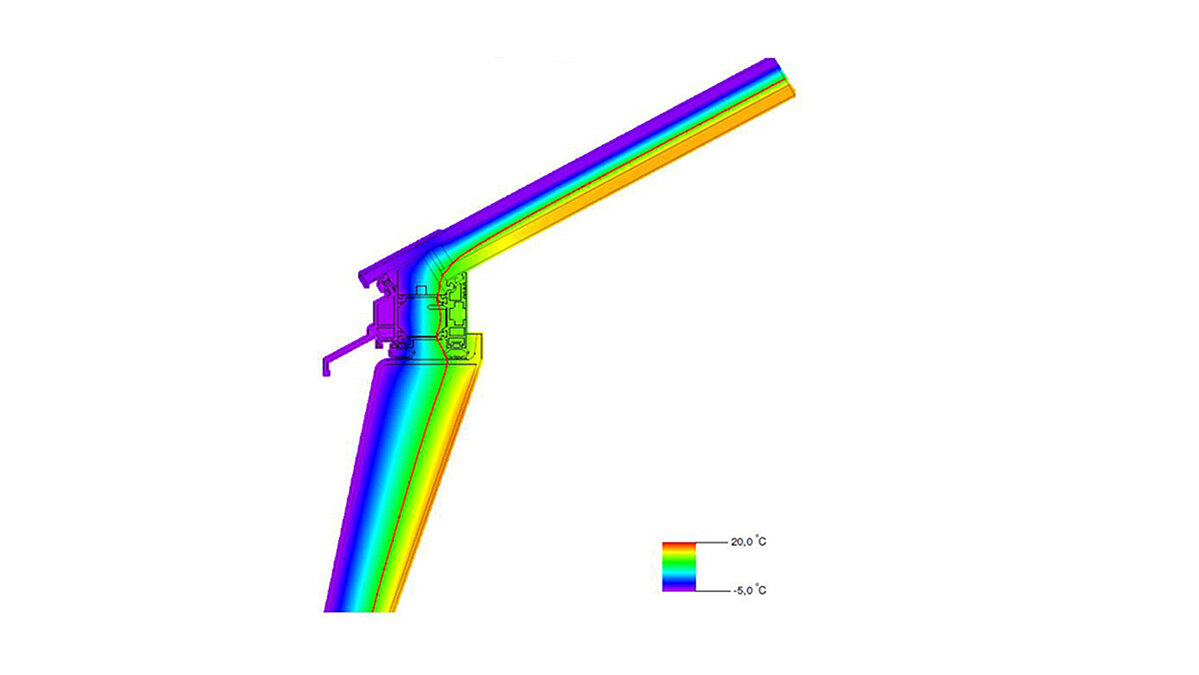

Isothermen sind Linien gleicher Temperatur und visualisieren den messbaren Kundennutzen im Wärmeschaubild. Die 10° Isotherme zum Beispiel ist eine in der Bauphysik eingeführte Messgröße zum Schutz vor Kondensat. Verlässt diese Linie die Konstruktion, so entsteht in genau diesem Bereich Kondensat oder sogar Raureif.
GFK-Aufsatzkranz
Stabilität und Wärmedämmung in vielen Varianten
Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärkten Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden. Ein sicherer Anschluss von Beschlägen und Persönlichen Schutzausrüstungen (PSA) ist gewährleistet.
LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.
DIN 18234 – Verhinderung der Brandweiterleitung auf dem Flachdach
Der Aufsatzkranz aus GFK sowie das Alu-Einfassrahmenprofil machen weitere Sicherungsmaßnahmen auf dem Flachdach überflüssig. Oberflächenschutz in Form von Kiesschüttungen ist nicht nötig.
