LAMILUX Flachdach Ausstieg Komfort Swing

Individueller Luxus – Tageslicht in Bestform


Die Vorteile auf einen Blick

LAMILUX Flachdach Ausstieg Komfort Swing


Design & Komfort

  • Ausgezeichnet mit dem German Design Award 2020 in der Kategorie Special Mention
  • Gewinner der haustec.de Leserwahl 2021 in der Kategorie Gebäudehülle Fenster & Türen

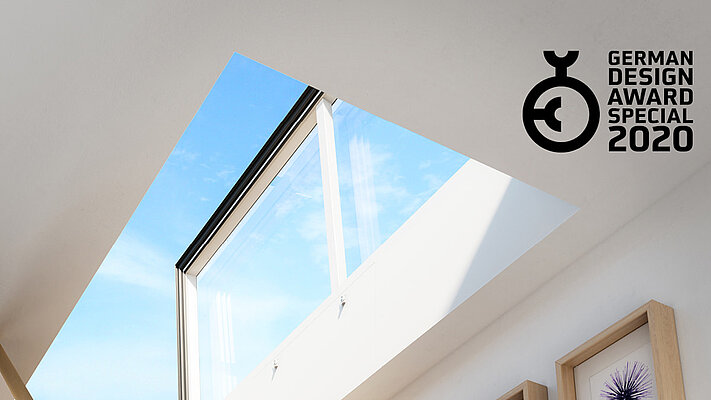

  • Großzügiger Tageslichteinfall

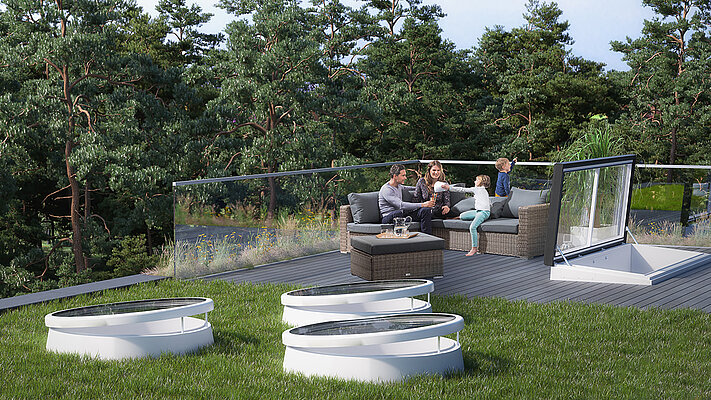

  • Bequemer Ausstieg auf die Dachterrasse über Treppe (bauseits)

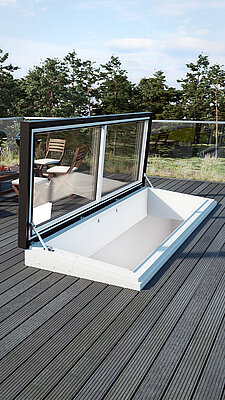

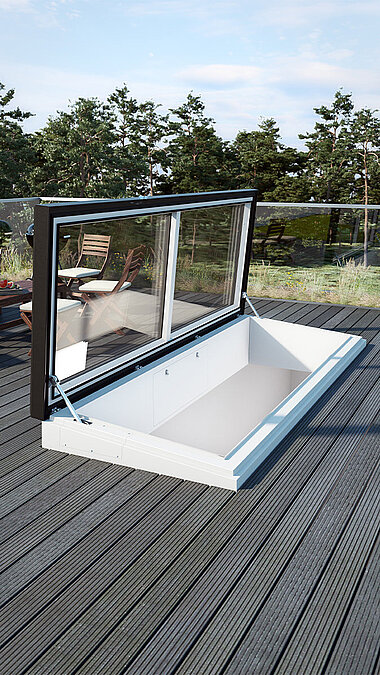

  • Flachdach Ausstieg klappt in ca. 25 Sekunden um 84° auf
  • Klappmechanismus sorgt für mehr Platz auf der Dachterrasse

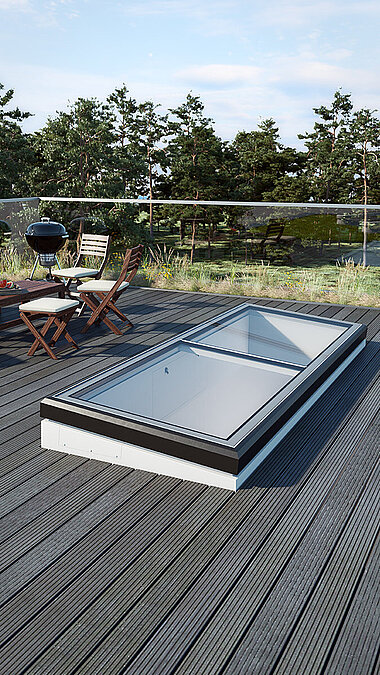

  • Selbstreinigend durch geneigtes Aufsatzelement und planebenen Übergang vom Rahmen zur Verglasung
  • Stufenlose Öffnung durch Hydraulikzylinder
  • Farbenvielfalt nach RAL-Karte (Einfassprofile und Leibungsfläche)
  • Flügelsystem, Motoröffner und Aufsatzelement sind werksseitig komplett vormontiert
  • Öffnungsseite DIN Links oder DIN Rechts bei Bestellung wählbar

Sicherheit

  • Nothaltfunktion beim Schließvorgang durch Lichtschranke überwacht
  • Schließen und Öffnen des Elementes über einen Schlüsseltaster
  • Öffnen oder Schließen während eines Stromausfalles durch manuelle Betätigung mittels eines Handhebels möglich
  • Erfüllung der DIN 18234 ohne Zusatzmaßnahmen (Verhinderung der Brandweiterleitung auf dem Flachdach)
  • Durchsturzsicher gemäß DIN 18008-6
  • Standardmäßig: Außenscheibe ESG, Innenscheibe VSG
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung Broof(t1) nach DIN EN 13501-5

Energieeffizienz

  • Wärmebrückenfreie Gesamtkonstruktion
  • Vollflächig wärmegedämmtes Aufsatzelement
  • Ausstattung mit hochwertigsten Funktionsgläsern möglich
  • Minimiertes Kondensatrisiko

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

Die Ausstattungsvarianten

LAMILUX Flachdach Ausstieg Komfort Swing


Verglasungsvarianten

BezeichnungUg-WertLichtdurchlässigkeitGesamtenergiedurchlassSchalldämmung
Wärmeschutzglas W1100,6 W/(m²K)72 %51 %39 dB
Wärmeschutzglas W3030,6 W/(m²K)49 %50 %39 dB
Sonnenschutzglas 60/30 S1170,6 W/(m²K)55 %30 %39 dB
Sonnenschutzglas 60/30 S1180,6 W/(m²K)37 %27 %39 dB
Sonnenschutzglas 50/25 S1210,6 W/(m²K)47 %26 %39 dB
Sonnenschutzglas 50/25 S1220,6 W/(m²K)31 %23 %39 dB
Sonnenschutzglas 70/37 S1250,6 W/(m²K)62 %34 %39 dB
Sonnenschutzglas 70/37 S1260,6 W/(m²K)42 %34 %39 dB



Sonnenschutz

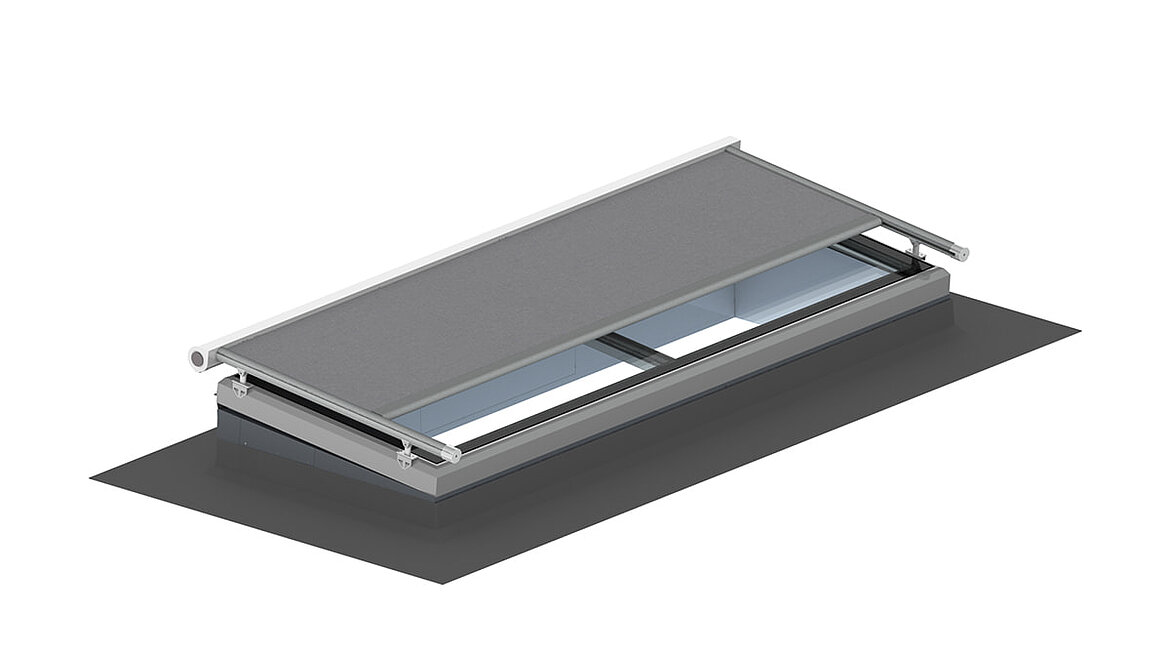

Tageslichteinfall und der solare Wärmeeintrag schaffen ein breites Potential, Energie in Gebäude zu lenken und so Kosten für Heizung und künstliches Licht zu sparen. Natürlich darf dies nicht unkontrolliert geschehen, sondern muss durch steuerbare Verschattungssysteme regel- und lenkbar sein. Dafür eignet sich das außenliegende Verschattungssystem für unseren LAMILUX Flachdach Ausstieg Komfort Swing. Mit geräuschoptimierten Einfahrgleitern lässt sich die außenliegende Markise durch Tasterschalter oder Funkfernbedienung einfach ausfahren und somit den Tageslichteinfall optimal steuern. Die Kabelführung ist dabei verdeckt in das Aufsatzelement integriert.

Öffnungsantrieb

Eine stufenlose Öffnung erfolgt über den gesamten Flügel durch je einen Hydraulikzylinder pro Schmalseite, die durch ein elektrisch betriebenes Hydraulikaggregat (230 V) betrieben werden. Der Flachdach Ausstieg Komfort besitzt einen Endschalter als Öffnungsüberwachung auf der jeweils gegenüberliegenden Schmalseite des Ausstiegs sowie eine Lichtschranke zur Überwachung des Ausstiegsbereiches des Elements. Zum Öffnen des Elementes wird das Hydraulikaggregat über einen Schlüsseltaster mit Totmannschaltung angesteuert.

Aufsatzelement

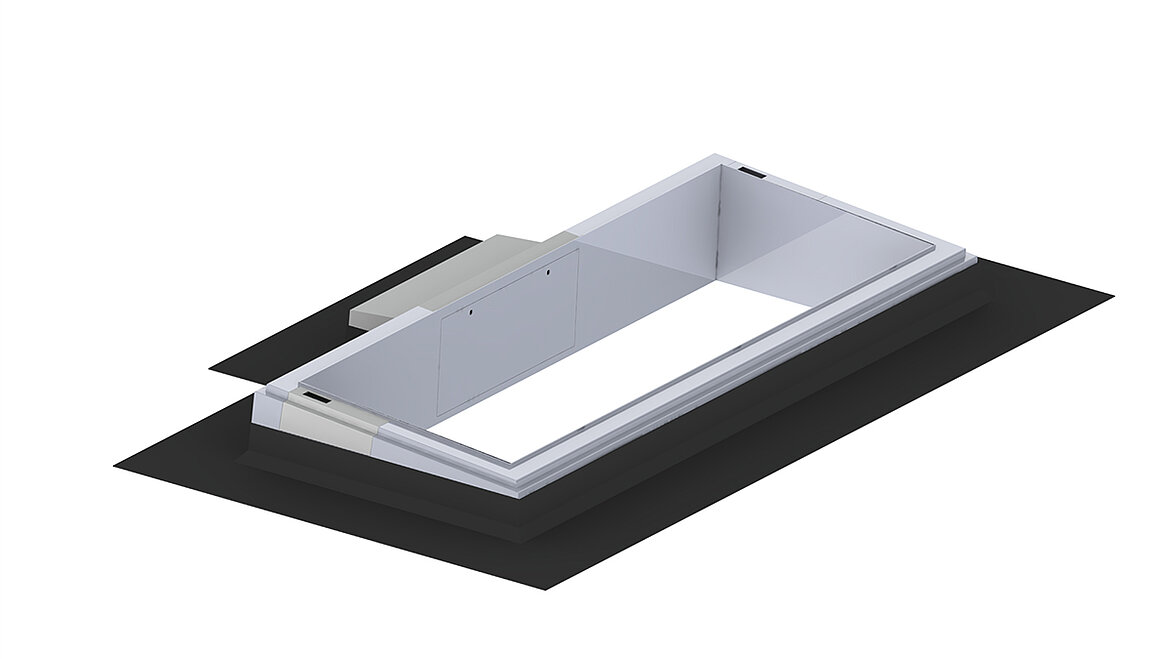

Das Aufsatzelement (OKD-Maß 100 cm x 300 cm bzw. 100 cm x 350 cm) bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Das Aufsatzelement besteht aus einer Stahlkonstruktion und ist durchgängig mit Mineralwolle gedämmt. Die Innenseite ist mit einem beschichteten Aluminiumblech wählbar in allen RAL-Classic-Farben verkleidet und die Außenseite mit weiß durchpigmentiertem GFK. Das Aufsatzelement erfüllt die DIN 18234 – Verhinderung der Brandweiterleitung auf dem Dach ohne Zusatzmaßnahmen.

Die Höhe des Aufsatzelementes beträgt traufseitig 41 cm und auf der gegenüberliegenden Langseite 50 cm.  Die Flächenneigung beträgt 5°, somit wird eine ideale Selbstreinigung des Elementes unterstützt.

Energieeffizienz

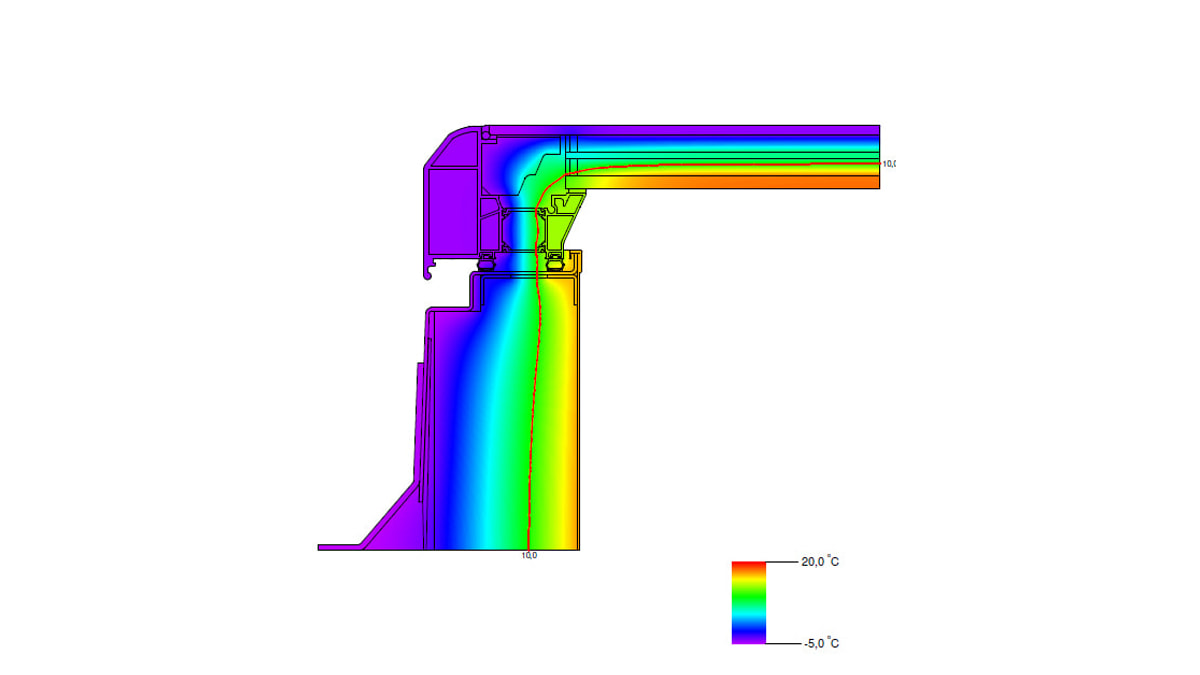

Unser LAMILUX Flachdach Ausstieg Komfort Swing weist optimale Isothermenverläufe auf und somit ein minimiertes Kondensatrisiko. Auch im Stoßbereich verfügt der Flachdach Ausstieg über eine hohe Wärmedämmung.

Die Downloads

LAMILUX Flachdach Ausstieg Komfort Swing


Flachdach Ausstieg Komfort

Produktbroschüre

de

In die Mappe

Download

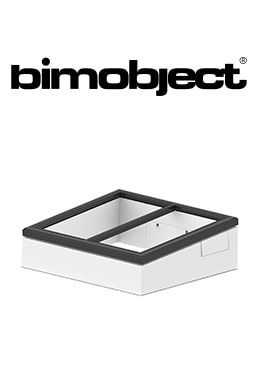

Flachdach Ausstieg Komfort Quadrat

BIM Download

de

Flachdach Ausstieg Komfort Swing

DWG-Zeichnung

de

In die Mappe

Download

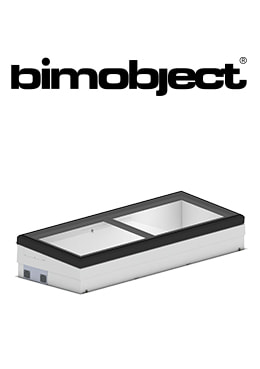

Flachdach Ausstieg Komfort Swing
