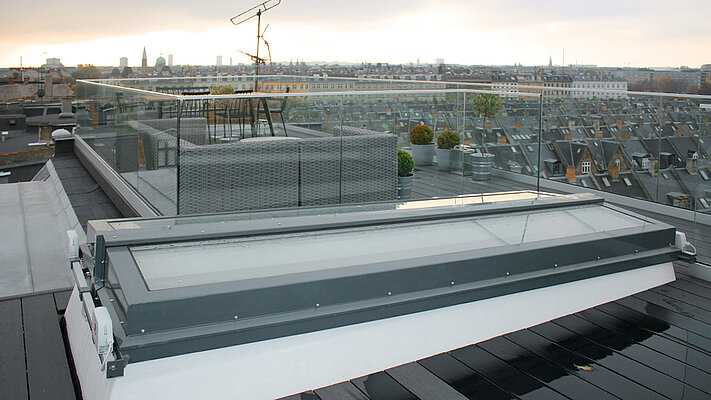

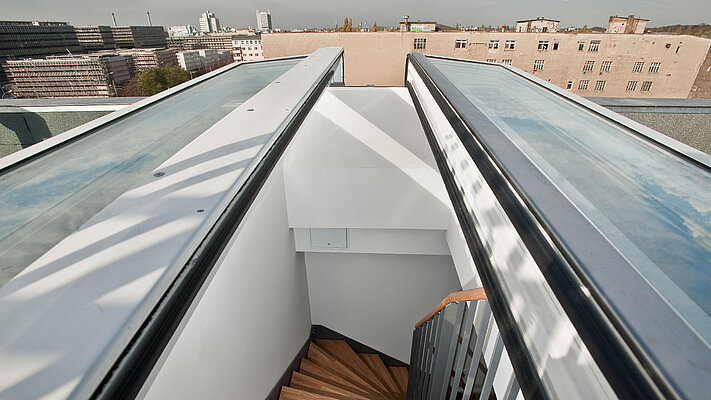

LAMILUX Flachdach Ausstieg Komfort Duo

Individueller Luxus – Tageslicht in Bestform


Die Vorteile auf einen Blick

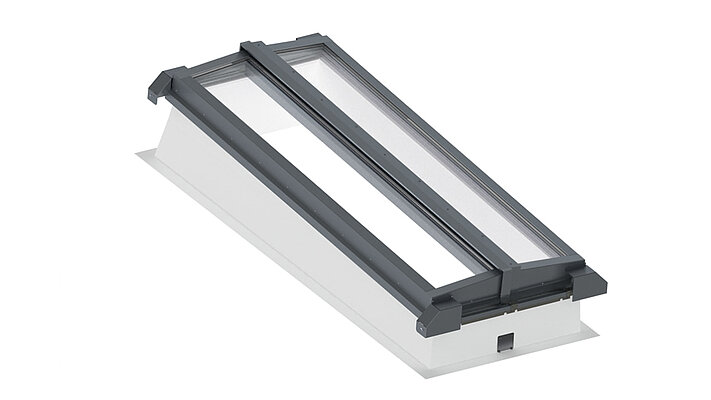

LAMILUX Flachdach Ausstieg Komfort Duo


Design & Komfort

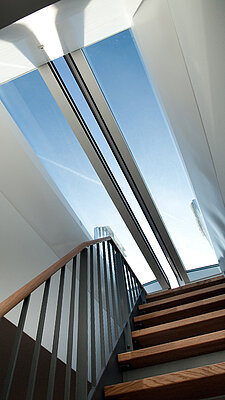

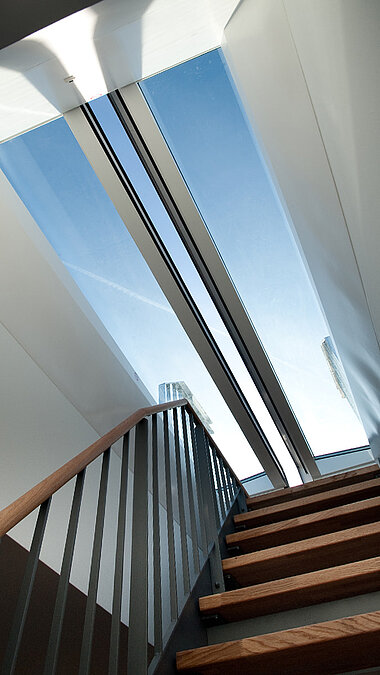

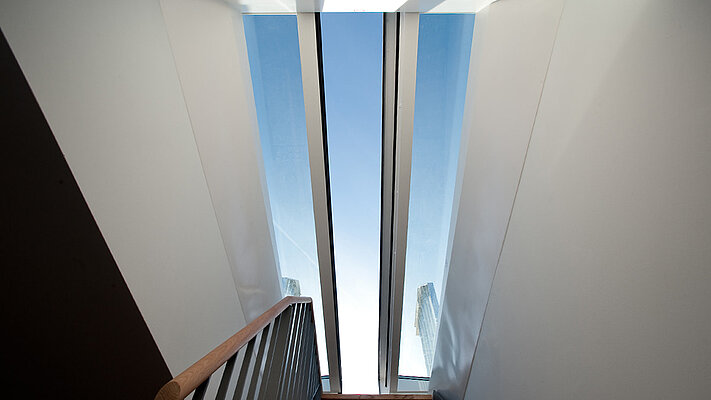

  • Großzügiger Tageslichteinfall

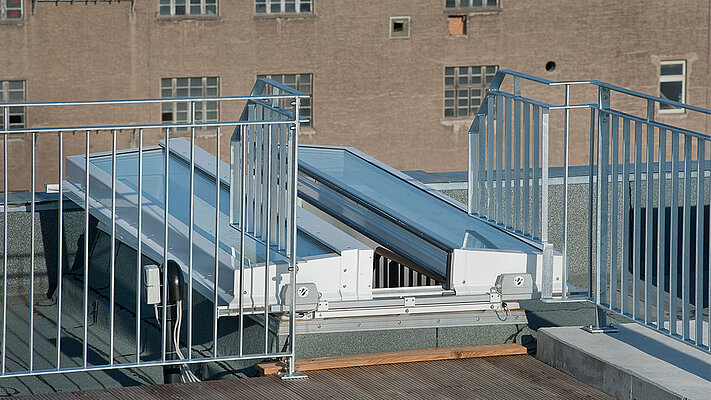

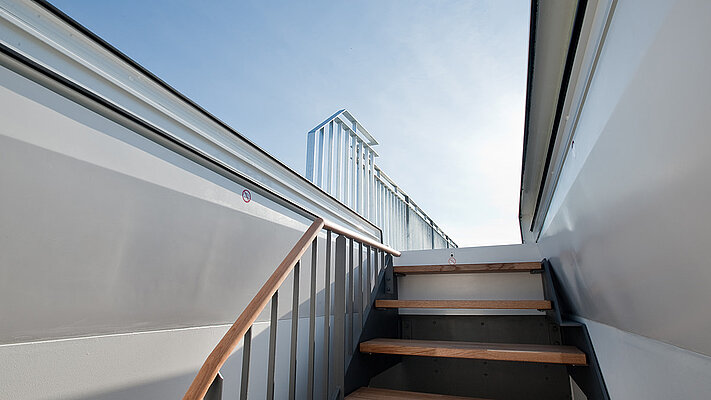

  • Bequemer Ausstieg auf die Dachterrasse über Treppe (bauseits)

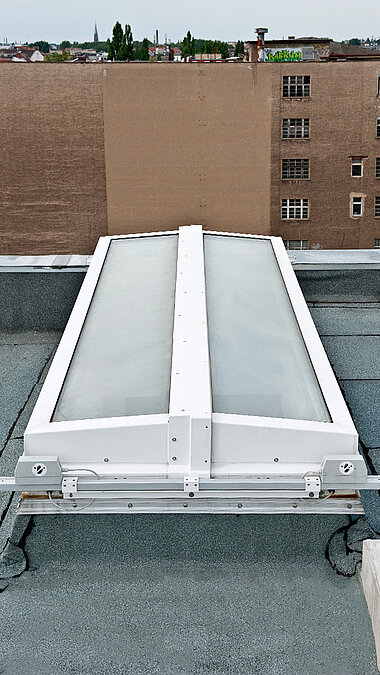

  • Selbstreinigend durch 5° geneigte Teilverglasungen auf einem traufseitig 3° abfallenden Aufsatzkranz

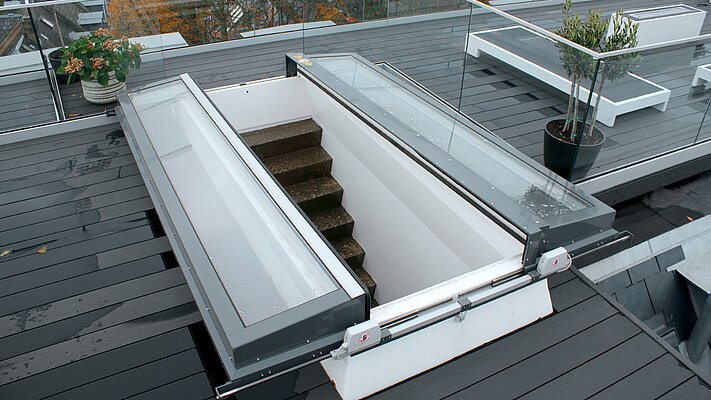

  • Stufenlose Lüfterposition von einem oder beiden Flügeln
  • Klare Optik: keine Störkanten und sichtbaren Antriebsaggregate im Innenbereich
  • Farbenvielfalt nach RAL-Karte (Einfassprofile)
  • Flügelsystem, Motoröffner und Aufsatzkranz sind werkseitig komplett vormontiert

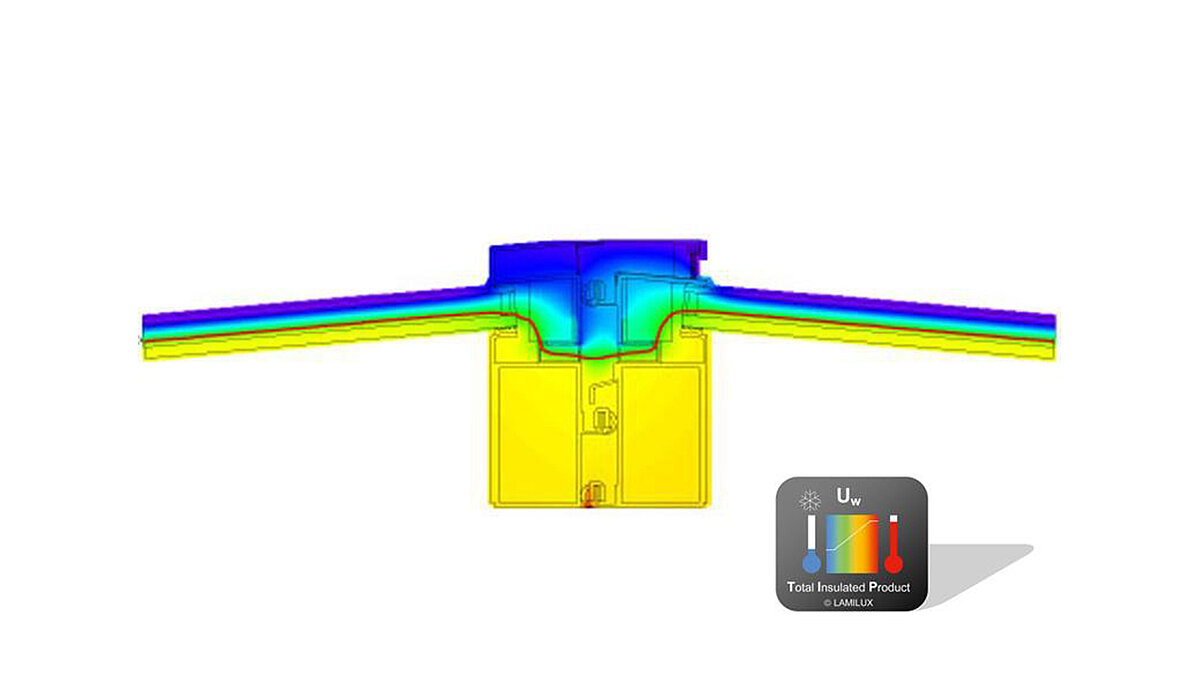

Energieeffizienz

  • Wärmebrückenfreie Gesamtkonstruktion
  • Vollflächig wärmegedämmter Aufsatzkranz
  • Ausstattung mit hochwertigsten Funktionsgläsern möglich
  • Minimiertes Kondensatrisiko

Sicherheit

  • Schließen und Öffnen von außen über optionalen Schlüsseltaster (mind. IP54) möglich
  • Nothaltfunktion beim Schließvorgang durch Lichtschranke
  • Erfüllung der DIN 18234 ohne Zusatzmaßnahmen (Verhinderung der Brandweiterleitung auf dem Flachdach)
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung Broof(t1) nach DIN EN 13501-5
  • Durchsturzsicher gemäß DIN 18008-6

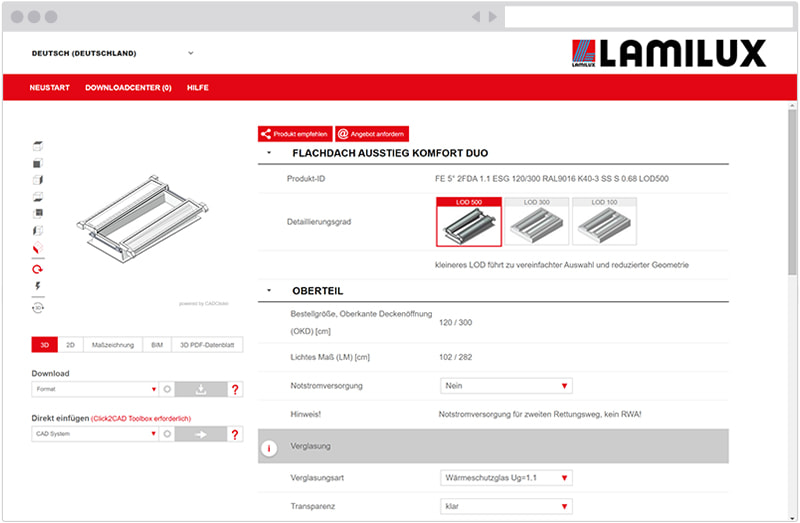

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

Die Ausstattungsvarianten

LAMILUX Flachdach Ausstieg Komfort Duo


Verglasungsvarianten

Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte

  • Tageslichteinfall – Transparenz und Lichtstreuung
  • Energieeffizienz / Wärmedämmung
  • Sonnenschutz / Wärmeschutz
  • Schallschutz
  • Selbstreinigung



BezeichnungUg-WertLichtdurchlässigkeitGesamtenergiedurchlassSchalldämmung

W102

1,1 W/(m²K)80 %62 %38 dB
W103 (mit mattheller Folie)1,1 W/(m²K)54 %59 %38 dB

Weitere Verglasungen auf Anfrage

Öffnungsantriebe

  • 4 Stück 24 V Linearantriebe wettergeschützt mit Zentrale
  • Schutzart IP 65, 1 A Stromaufnahme je Motor
  • Lüftung stufenlos über beide Flügel mit Tasterfunktion
  • Schließkantensicherung über Sensor

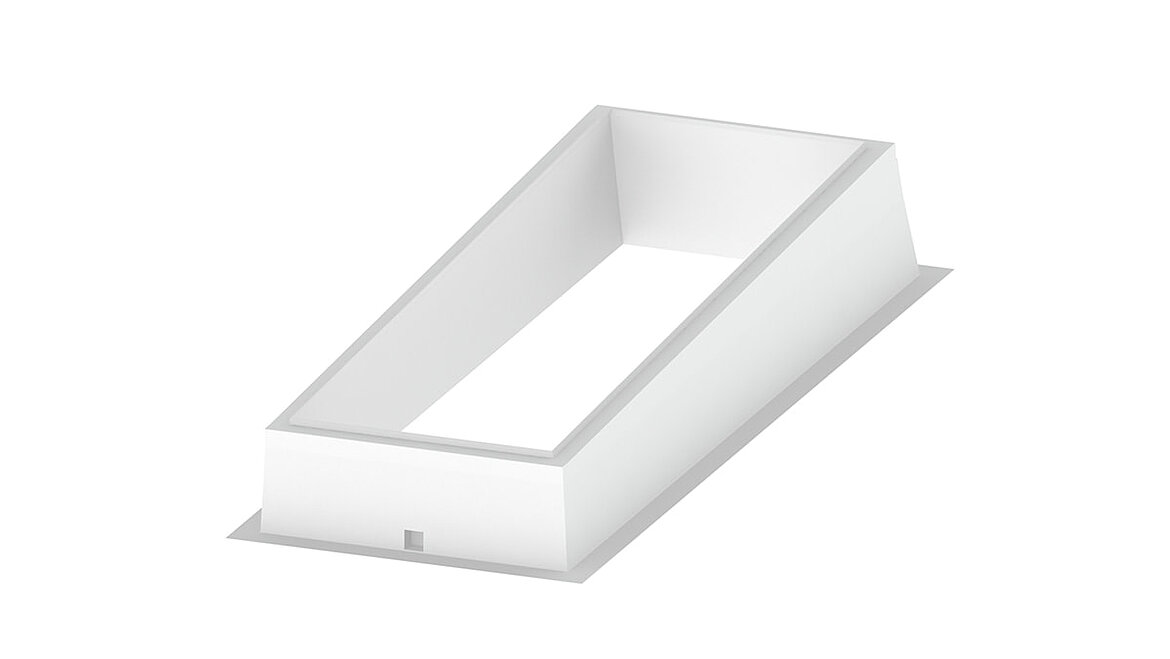

Aufsatzkranz - Stabilität und Wärmedämmung

Der fugenlos gefertigte Aufsatzkranz (OKD-Maß 120 x 300 cm) bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus glasfaserverstärktem Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Polyurethan-Hartschaum wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend und erfüllen die DIN 18234 ohne Zusatzmaßnahmen. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif.

Die durchgehende, mindestens 55 mm dicke Dämmung sorgt für einen hervorragenden Wärmedurchgangskoeffizienten von 0,6 W/m²K. Der Aufsatzkranz ist traufseitig 40 cm hoch und steigt firstseitig um 3° auf 55 cm an. So wird die Selbstreinigung des Elements unterstützt.

Energieeffizienz

Die Downloads

LAMILUX Flachdach Ausstieg Komfort Duo


BKT01 Lichtkuppel & Flachdach Fenster

Baukörpertoleranz

de

In die Mappe

Download

Bestimmungsgemäße Verwendung Tageslichtsysteme

Gebrauchshinweis

de

In die Mappe

Download

Flachdach Ausstieg Komfort Duo

Ausschreibungstexte

de

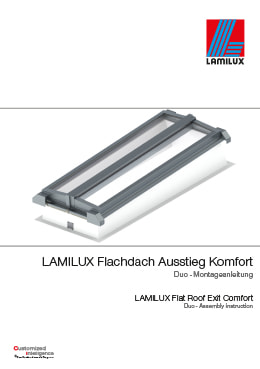

Flachdach Ausstieg Komfort Duo

Montageanleitung

de

In die Mappe

Download

Flachdach Ausstieg Komfort Duo

Technische Zeichnung

de

In die Mappe

Download

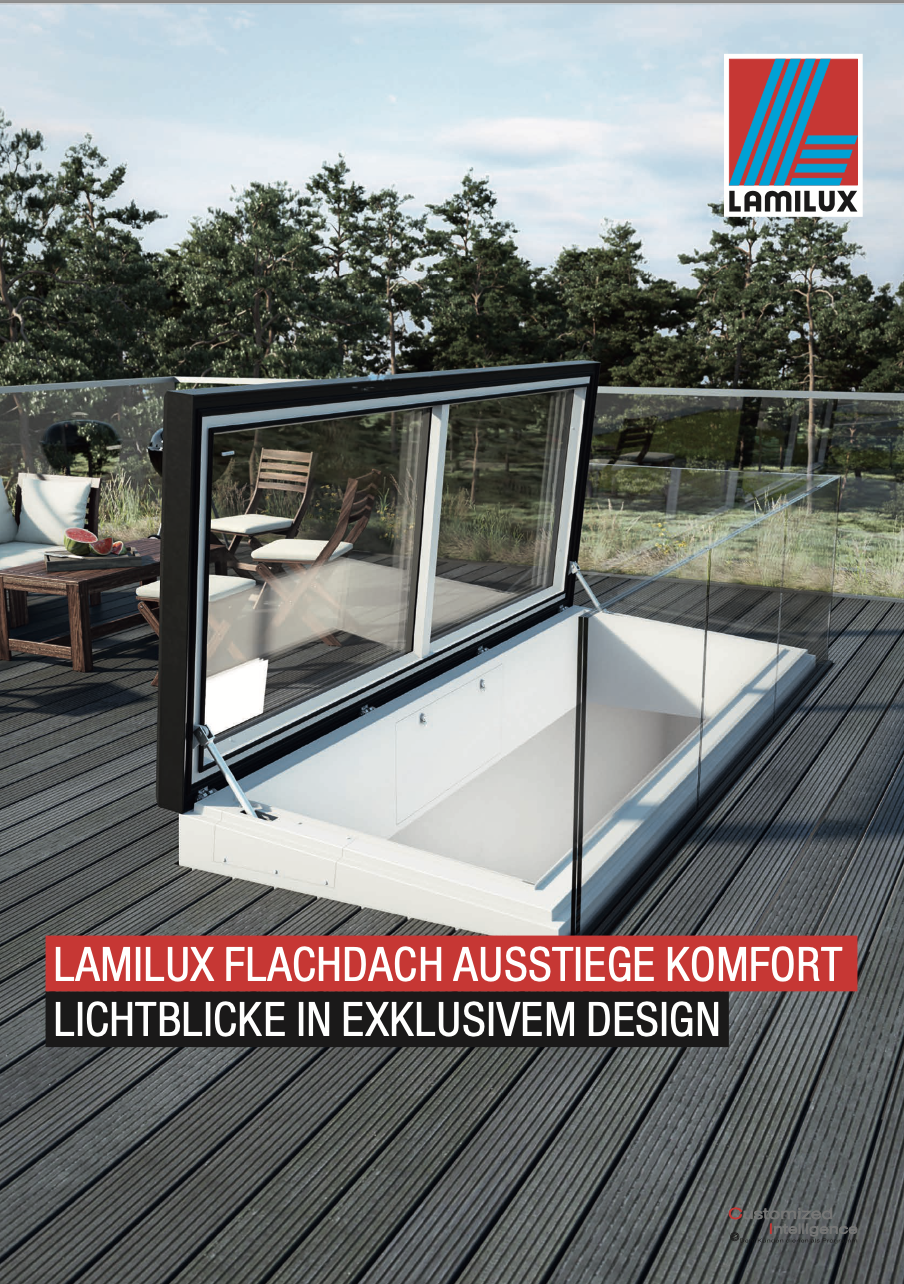

Flachdach Fenster
