CLS-Blocker

Rauchlift Lichtband B​

Vorbeugender Brandschutz


Die Produktbeschreibung

Lichtband Bogenform RWG


Die technischen Details

Lichtband Bogenform RWG


Größen und Werte

Lichtband Bogenform RWG

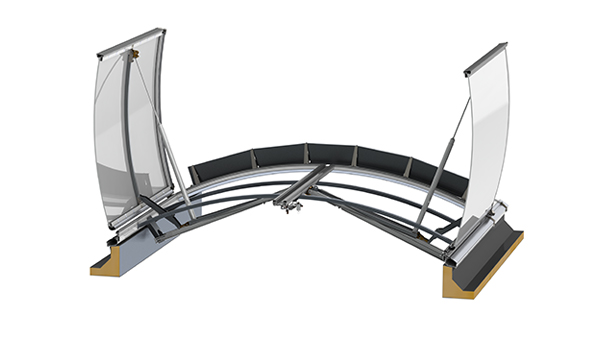

Rauchlift Lichtband B​ Doppel

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
2501002502,39 m²1,48 m²
2502002505,02 m²3,26 m²
250 TS*42025010,28 m²6,37 m²
3001003002,87 m²1,78 m²
3002003006,02 m²3,91 m²
300 TS*42030012,34 m²7,40 m²

 * tandem-serielles RWG

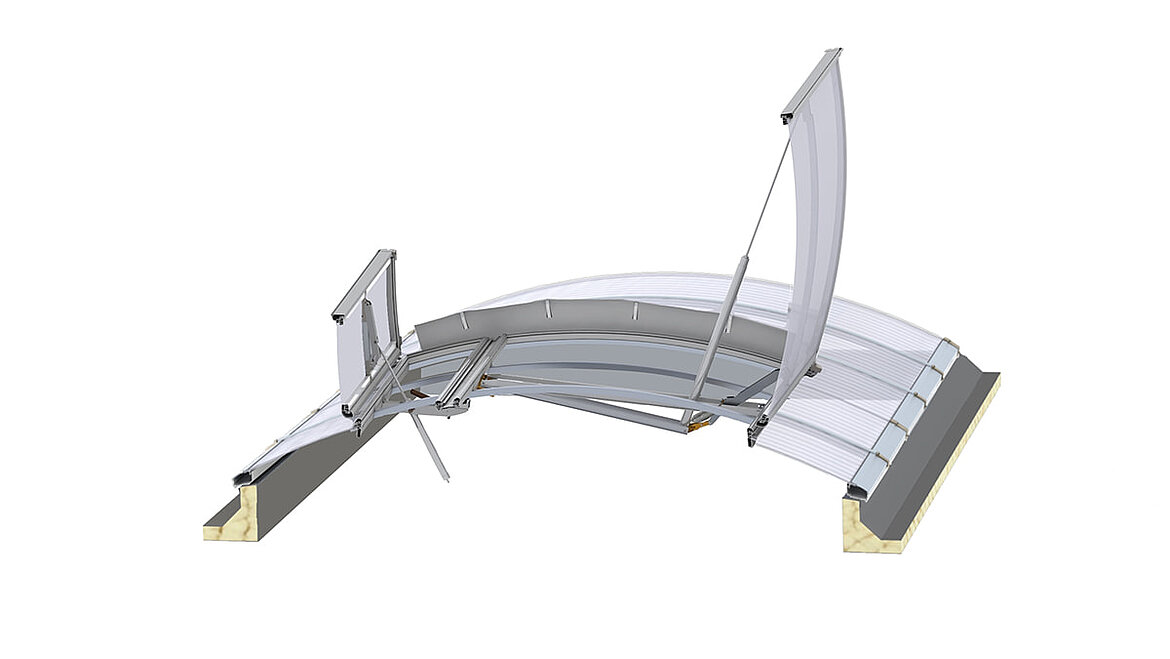

Rauchlift Lichtband B​ Assymetrisch

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
1751001751,67 m²1,04 m²
1752001753,51 m²2,28 m²
175 TS*4201757,20 m²4,68 m²
2001002001,91 m²1,18 m²
2002002004,01 m²2,61 m²
200 TS*4202008,22 m²5,34 m²

 * tandem-serielles RWG

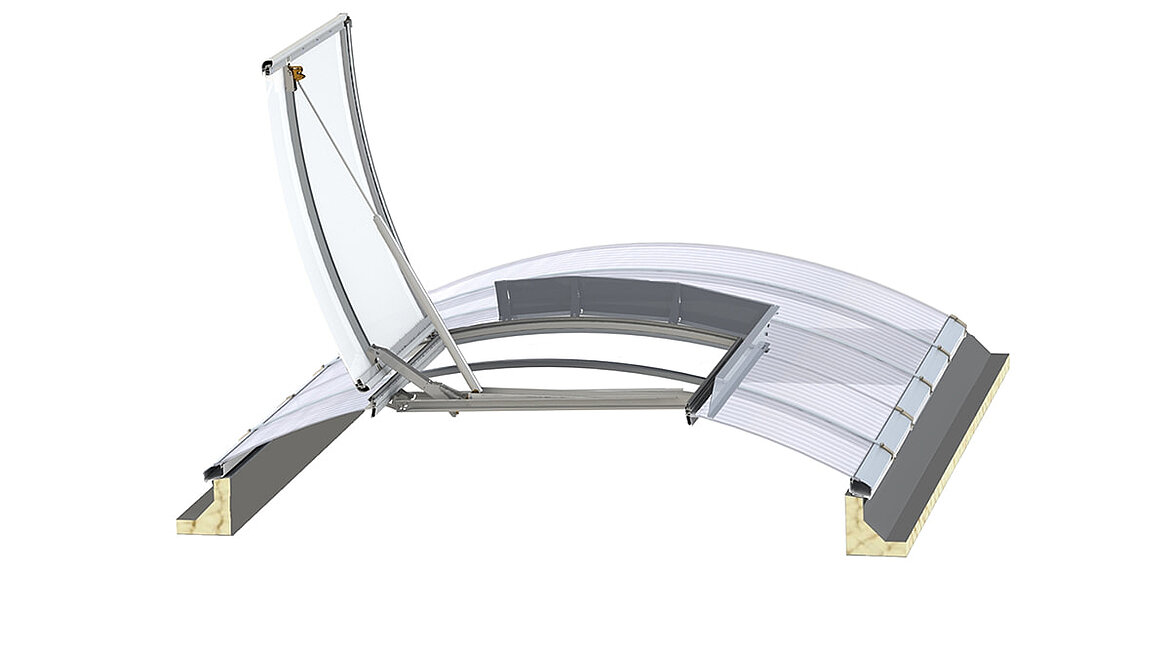

Rauchlift Lichtband B​ Einzelklappe

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
1001001000,93 m²0,59 m²
1002001001,96 m²1,27 m²
100 TS*4201004,01 m²2,53 m²
1251001251,17 m²0,74 m²
1252001252,46 m²1,60 m²
125 TS*4201255,04 m²3,18 m²
1501001501,43 m²0,90 m²
1502001503,01 m²1,96 m²
150 TS*4201506,17 m²3,83 m²

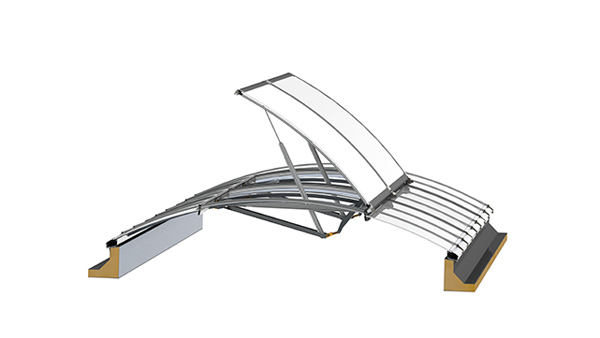

* tandem-serielles RWG
