LAMILUX Flachdach Fenster FE 3°
Funktionen, die auch optisch glänzen

LAMILUX Flachdach Fenster FE 3°

Schräge Eleganz


Die Vorteile auf einen Blick

Flachdach Fenster FE 3° mit Aluminiumprofil


Qualität

  • Optimale Wärmedämmung durch wärmebrückenfreie Gesamtkonstruktion
  • Intelligente Steuerungen für natürliche Be- und Entlüftung und Sonnenschutzrollos
  • Optimierter Schallschutz und minimierte Regengeräusche
  • Schlagregendichtheit nach DIN EN 1027 = E (1950)
  • Luftdurchlässigkeit nach DIN EN 1026 = Klasse 4
  • Widerstand gegen Windlast nach DIN EN 12211 = C5
  • Ökobilanz leicht gemacht: Für das LAMILUX Flachdach Fenster FE 3° existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und DIN EN ISO 14025

Design

  • Homogenes Erscheinungsbild
  • Ästhetische, klassische und schlichte Designsprache
  • Stufenloser Übergang zwischen Rahmenprofil und Verglasung
  • Ungehinderter Ablauf von Wasser und Schmutz dank 3°-Neigung des Elements
  • Preisgekröntes Design
  • Farbenvielfalt nach RAL-Karte (Einfassprofile)

Sicherheit

  • Geprüfte Durchsturzsicherheit nach DIN EN 18008-6
  • Widerstand gegen Brandbeanspruchung von außen durch Flugfeuer und strahlende Wärme mit Klassifizierung B,roof(t1) nach DIN EN 13501-5
  • Hohe Hagelsicherheit durch serienmäßige ESG-Außenscheibe

Anwendung

  • Unser LAMILUX Flachdach Fenster FE 3° ist BIM-Ready - Download auf bimobject.com
  • Komplett vormontierte Anlieferung des Elementes auf die Baustelle
  • Einfache Installation
  • Effiziente Wartung

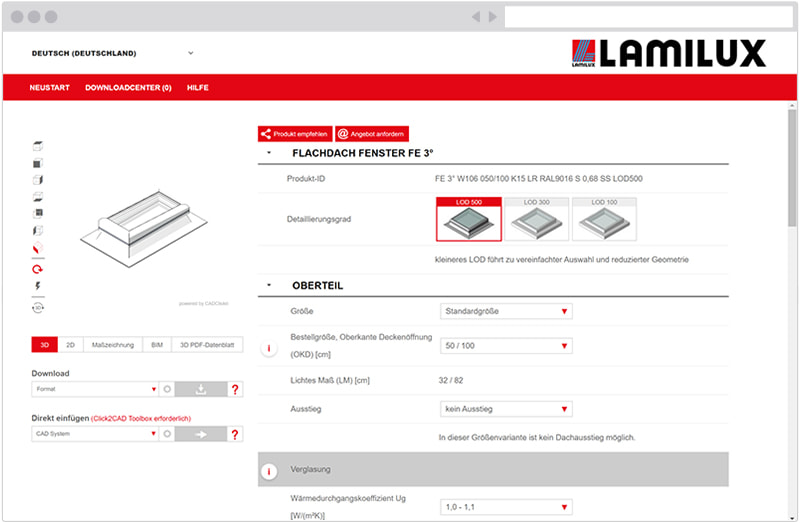

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

Die Ausstattungsvarianten

Flachdach Fenster FE 3°: Aluminiumprofil


Flachdach Fenster FE 3°
Flachdach Fenster FE 3°

Verglasungsvarianten

Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte

  • Tageslichteinfall – Transparenz und Lichtstreuung
  • Energieeffizienz / Wärmedämmung
  • Sonnenschutz / Wärmeschutz
  • Schallschutz
  • Selbstreinigung
  • Permanente Durchsturzsicherheit

Das Zubehör

Flachdach Fenster FE 3°: Aluminiumprofil


Lüftungsaggregate

Je nach Größe und Glasgewicht stehen folgende Varianten zur Wahl:

Produkterweiterungen

Die technischen Details

Flachdach Fenster FE 3°: Aluminiumprofil


Konstruktionsdetails

1 - Structural Glazing Bauweise

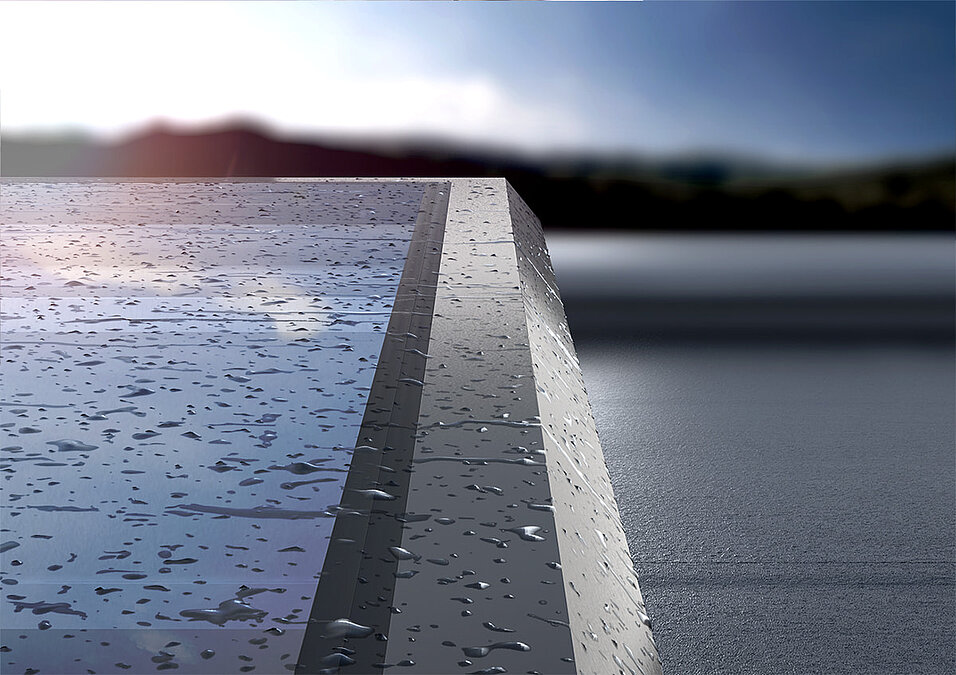

2 - Planebener Wasserablauf

3 - "Warme Kante" (Abstandhalter zwischen den Glasscheiben aus Materialien mit geringer Wärmeleitfähigkeit) serienmäßig

4 - Integration sämtlicher Antriebe und Komponenten im Profilrahmen

5 - TAD - ThermoAktivesDesign:
Knickfreier Isothermenverlauf im Profilsystem

6 - Thermisch optimierter Dämmkern

7 - Wärmegedämmter Aufsatzkranz aus glasfaserverstärktem Kunststoff: Ohne Fugen gefertigt und mit (optionalem) durchgehend 60mm starkem Dämmkern aus PU-Schaum

GFK-Aufsatzkranz

Stabilität und Wärmedämmung in vielen Varianten

Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärkten Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden.
LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.

DIN 18234 – Verhinderung der Brandweiterleitung auf dem Flachdach

Der Aufsatzkranz aus GFK sowie das Alu-Einfassrahmenprofil machen weitere Sicherungsmaßnahmen auf dem Flachdach überflüssig. Oberflächenschutz in Form von Kiesschüttungen ist nicht nötig.
