LAMILUX CI-System Glasarchitektur
Die Verwirklichung von Freiheit

Glasdach LAMILUX CI-System Glasarchitektur PR60

Freie Formen, optische Glanzpunkte und ästhetische Maßstäbe


Die Vorteile auf einen Blick

Glasdach Glasarchitektur PR60


Aktives Energiemanagement

  • Reduzierung der Wärmeverluste in der Rahmenkonstruktion
  • Integration des CI-System Lüfterflügel M: System geprüft (CE Konformität) nach DIN EN 14351-1 (Schlagregendichtheit, Luftdurchlässigkeit, Widerstand gegen Windlast, Schallschutz, Wärmeschutz, Gesamtenergiedurchlass, Lichttransmission)
  • Tageslicht + Photovoltaik – elegant gelöst in Nordlicht-Sheds
  • Ökobilanz leicht gemacht: Für das CI-System Glasarchitektur PR60 existiert eine umfassende Umweltproduktdeklaration nach ISO 14025 und EN 15804 (EPD - Module A1 - D)

Sicherheit und NRWG

  • Allgemeine bauaufsichtliche Zulassung des Systems
  • System trägt das DVS-Gütesiegel und ist zertifiziert nach DIN EN 1090-3
  • Brand- und Schallschutz (bis zu 46 dB nach EN 10140-2): Sandwichpaneelen (Trapezprofilierungen) mit mineralischer Kerndämmschicht, Dach-Wand-Paneel entspricht Baustoffklasse A2
  • Integration des CI-System Rauchlift M: geprüfte Rauch- und Wärmeabzugsanlage gemäß EN 12101-2
  • Integrierte Steuerungstechnik möglich

Die Ausstattungsvarianten

Glasdach Glasarchitektur PR60


Verglasungsvarianten

  • Isolierverglasungen (Ug-Wert 1,1 bis 0,5 W(m²/K)) mit Verbundsicherheitsglas
  • Lichtlenkende oder lichtstreuende Verglasungen
  • Sonnenschutzgläser
  • Verglasungen mit scheibenintegriertem Sonnenschutzrollo
  • Schallschutzglas

Flügelsysteme

Alle Flügelsysteme eignen sich für die verschiedenen Dachformen des CI-System Glasarchitektur PR60 aber auch hervorragend für Sanierungen älterer Glasdachkonstruktionen, da sie in andere Systeme integriert werden können.

CE-Kennzeichnung – Geprüft nach DIN EN 14351-1

  • Widerstand gegen Windlast (Klasse C4/B5 EN 12210)
  • Schlagregendichtheit (Kasse E 1200 EN 12208)
  • Schallschutz (EN ISO 140-3 bis zu 45 dB)
  • Wärmeschutz (Ug-Werte von 1,1 bis 0,6 W/(m²K) EN 673)
  • Gesamtenergiedurchlass (g von 18 bis 78 Prozent)
  • Lichttransmissionsgrad (Lt von 19 bis 82 Prozent)
  • Luftdurchlässigkeit (Klasse 4 EN 12207)
  • Uf-Werte von 1,5 bis 1,3 W/(m²K) gemäß EN 12412-2, EN ISO 12567-2 und PrEN 1873

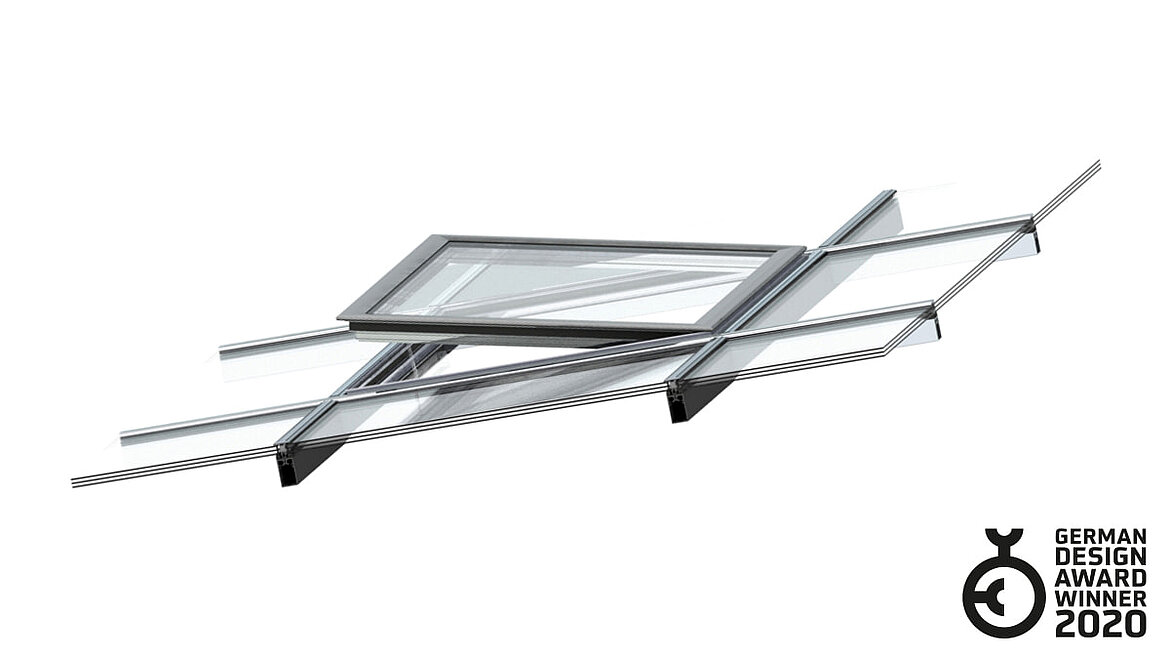

CI-System Lüfterflügel M

CI-System Rauchlift M

Nordlicht-Shedkonstruktion

  • Auswahl verschiedener Verglasungsvarianten in der Nordseite
  • Integration des CI-System Lüfterflügel M in die Nordseite möglich
  • Integration des CI-System Rauchlift M in die Nordseite möglich
  • Südseite mit hoch wärmegedämmten Sandwichpaneelen
  • Möglichkeit der Befestigung von thermischen Sonnenanlagen, oder Photovoltaikanlagen an der Südseite
  • Semitransparente Verglasung mit scheibenintegrierte Photovoltaikanlagen an der Südseite möglich

Das Zubehör

Glasdach Glasarchitektur PR60

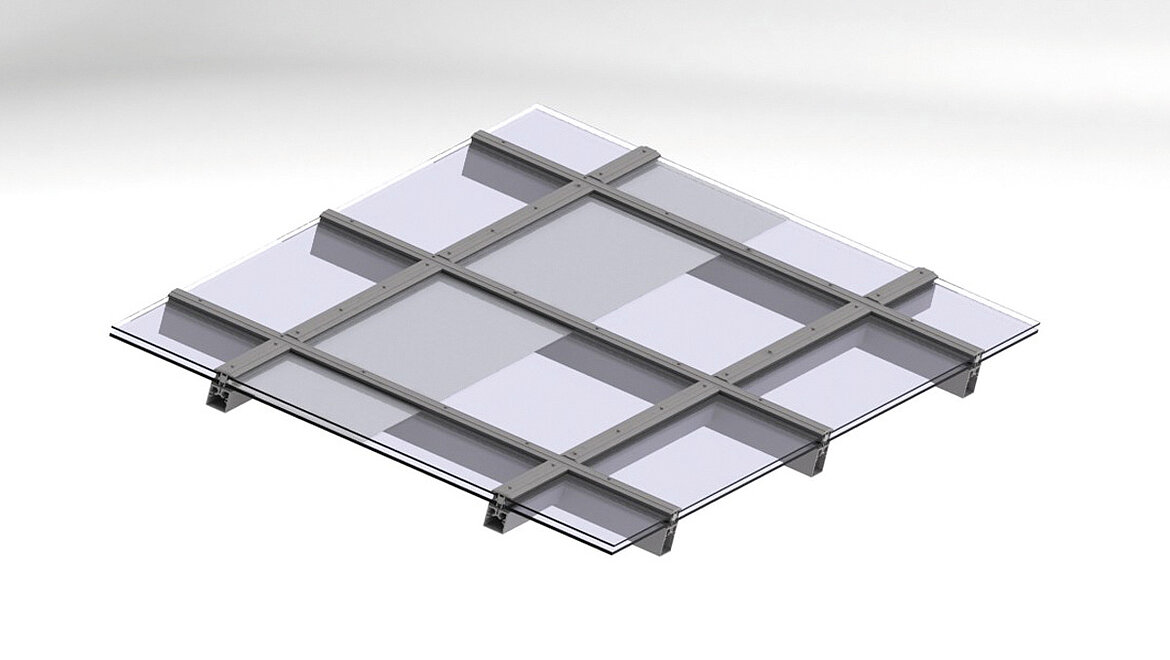

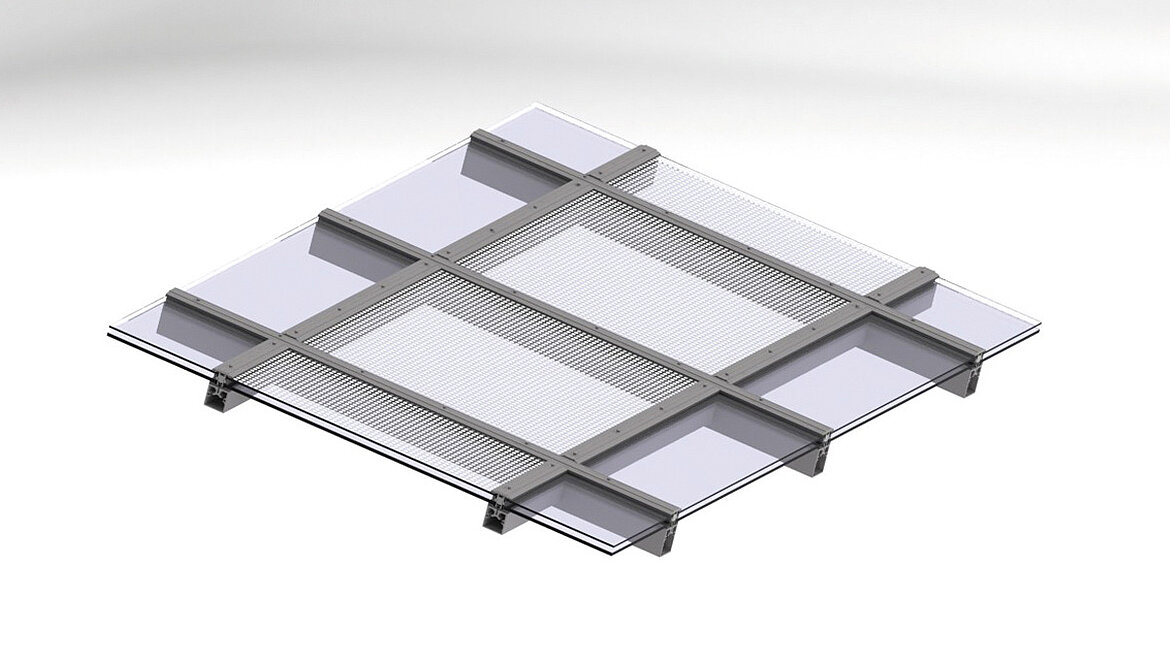

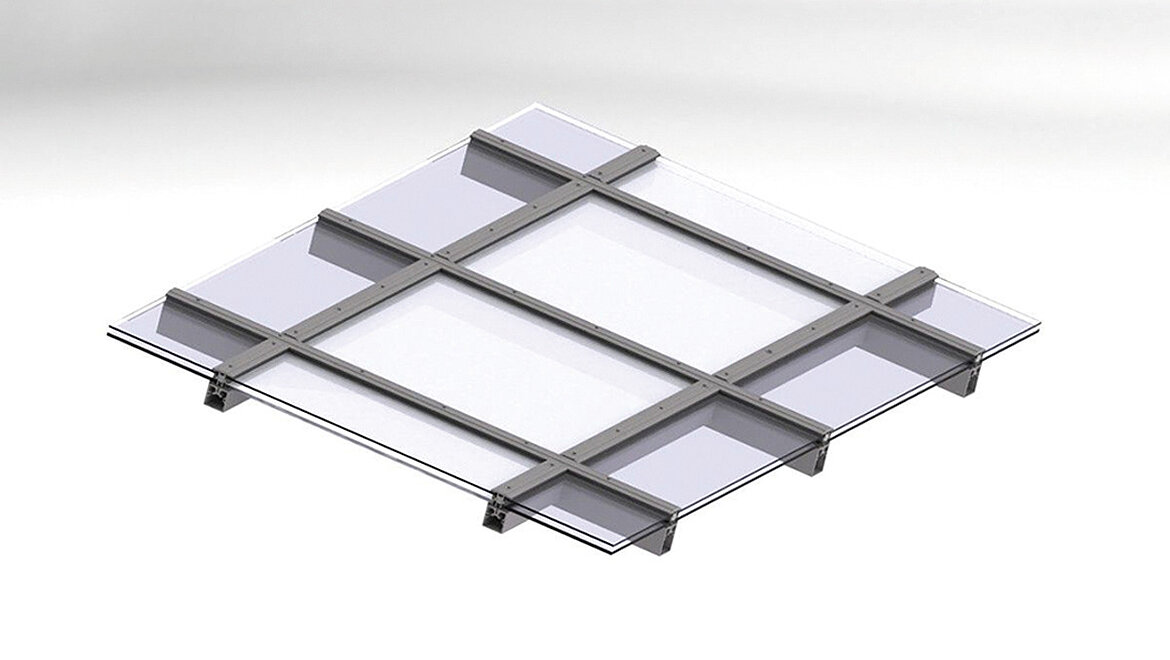

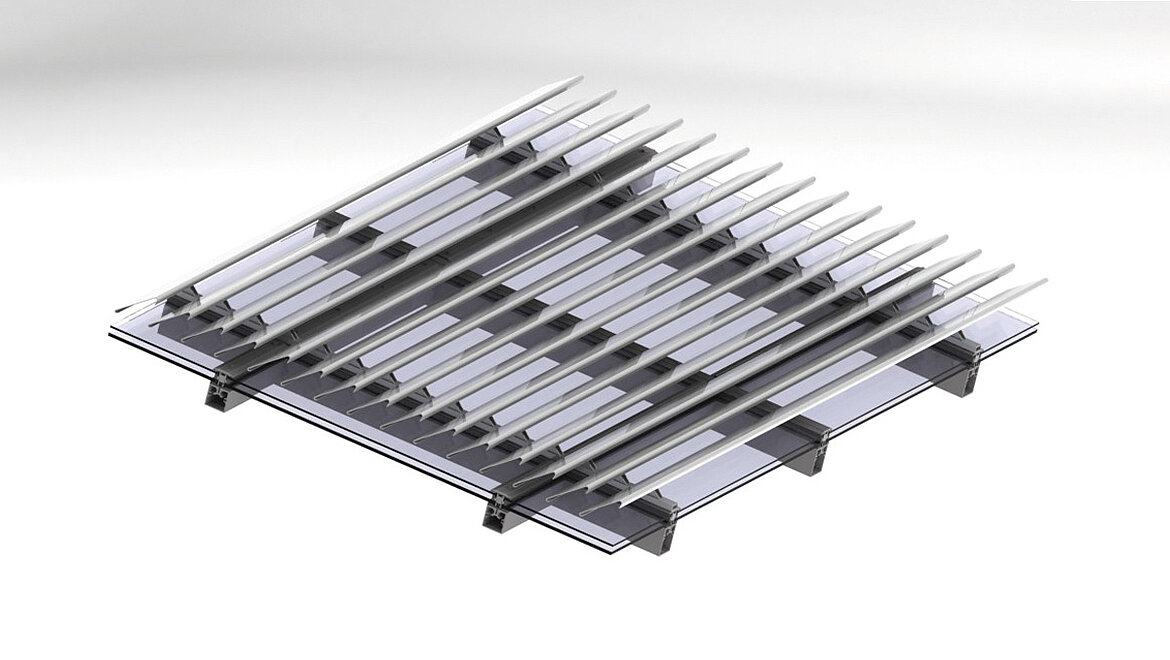

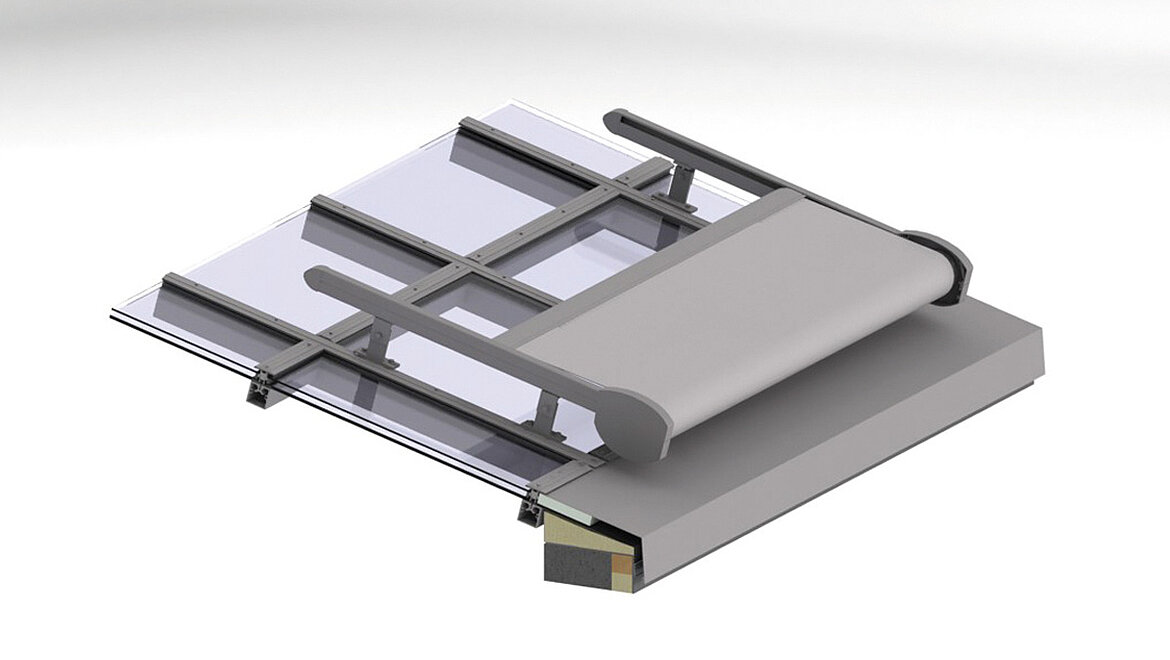

Wärmeschutz und Sonnenschutz

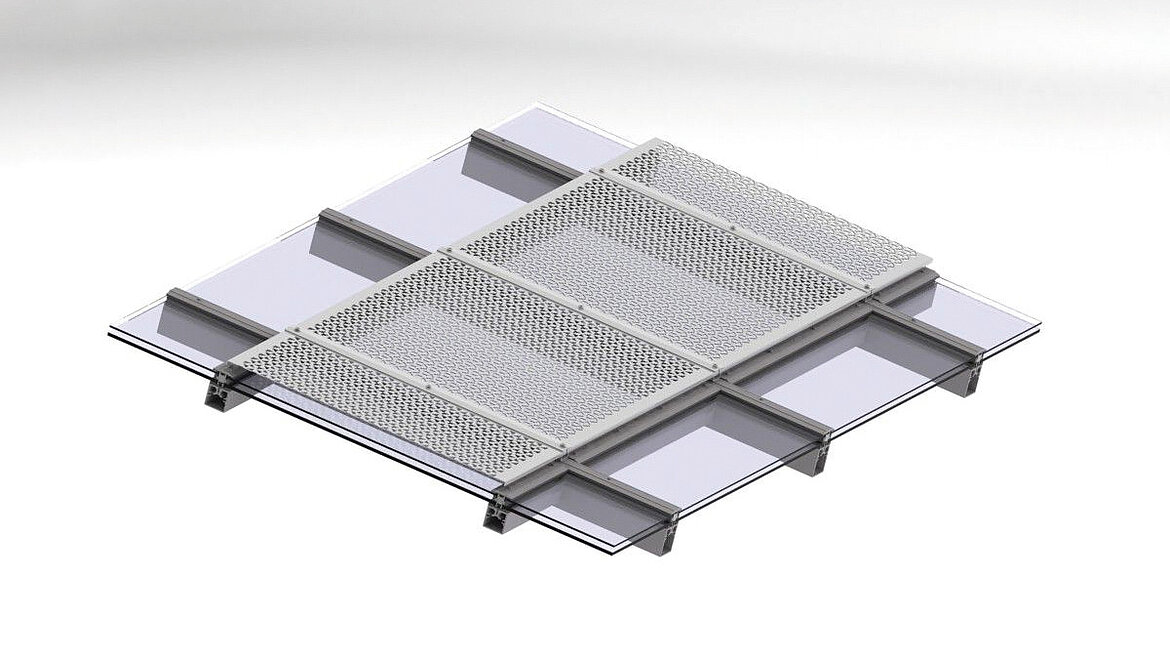

* Ein Rasterblech in allen gewünschten RAL-Beschichtungen mit dem Laubbaumeffekt für natürliche Schattenwirkung. Die Laubbaumeffektbleche bieten Schutz vor Hagel und UV-Einstrahlung.

Lüftungsaggregate

Die technischen Details

Glasdach Glasarchitektur PR60

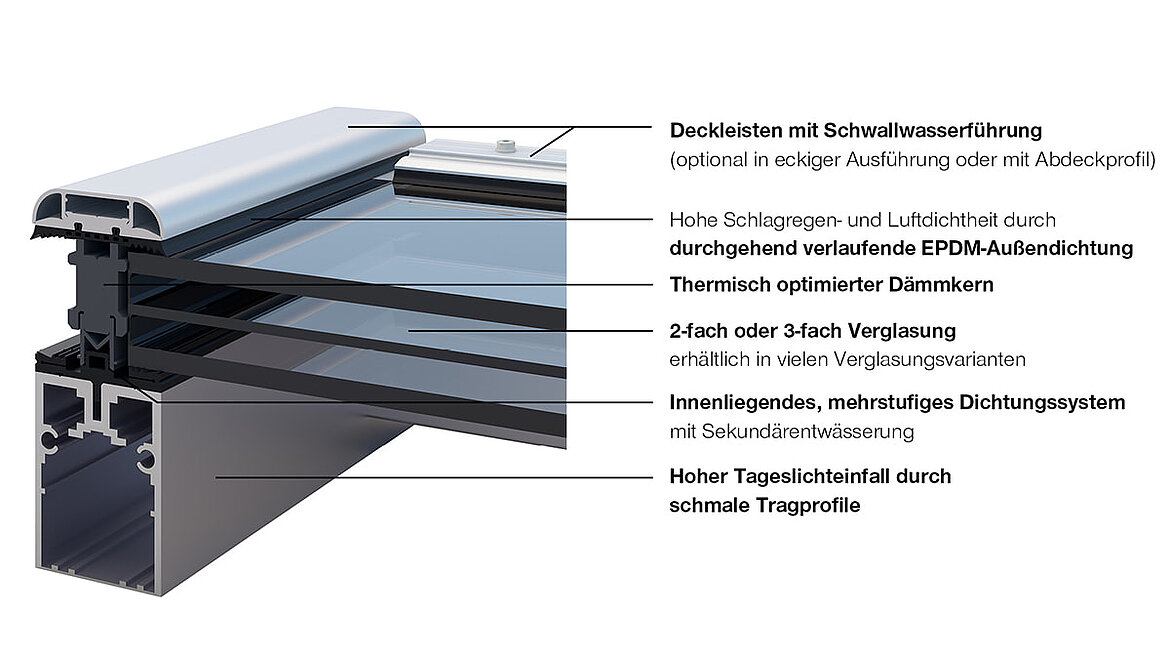

Konstruktionsdetails

Sicherheit auf dem Dach durch CE-geprüfte Qualität gemäß EN 13830

  • Schlagregendichtheit: Klasse RE 1950 (nach EN 12154 / EN 12155)
  • Luftdichtheit: Klasse AE 1950 (nach EN 12152 / EN 12153 )
  • Widerstandsfähigkeit bei Windlast: (EN 13116 / EN 12179 / 2000 Pa zulässige Last und 3000 Pa erhöhte Last)

Energieeffizienz nachgewiesen

  • Wärmedurchgangskoeffizient der Pfosten und Riegel (Um/t) von 1,3 bis 0,72 W/(m²K) (abhängig von der Glasstärke)
  • Oberflächentemperaturfaktor fRSi von 0,66 bis 0,83 (abhängig von der Glasstärke)

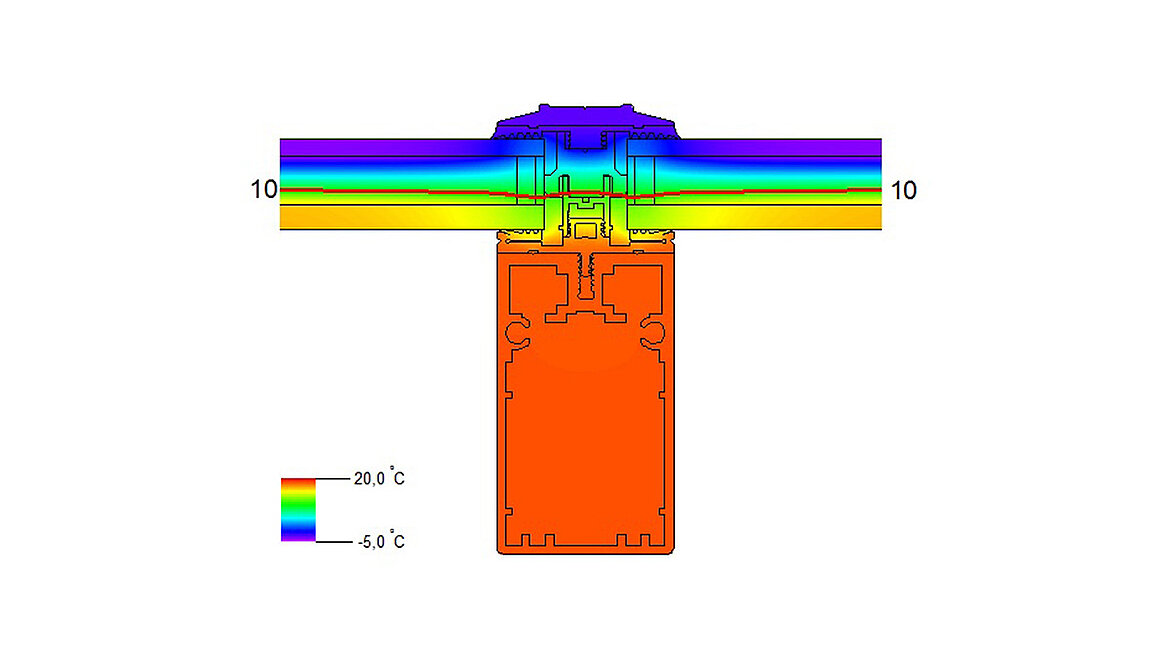

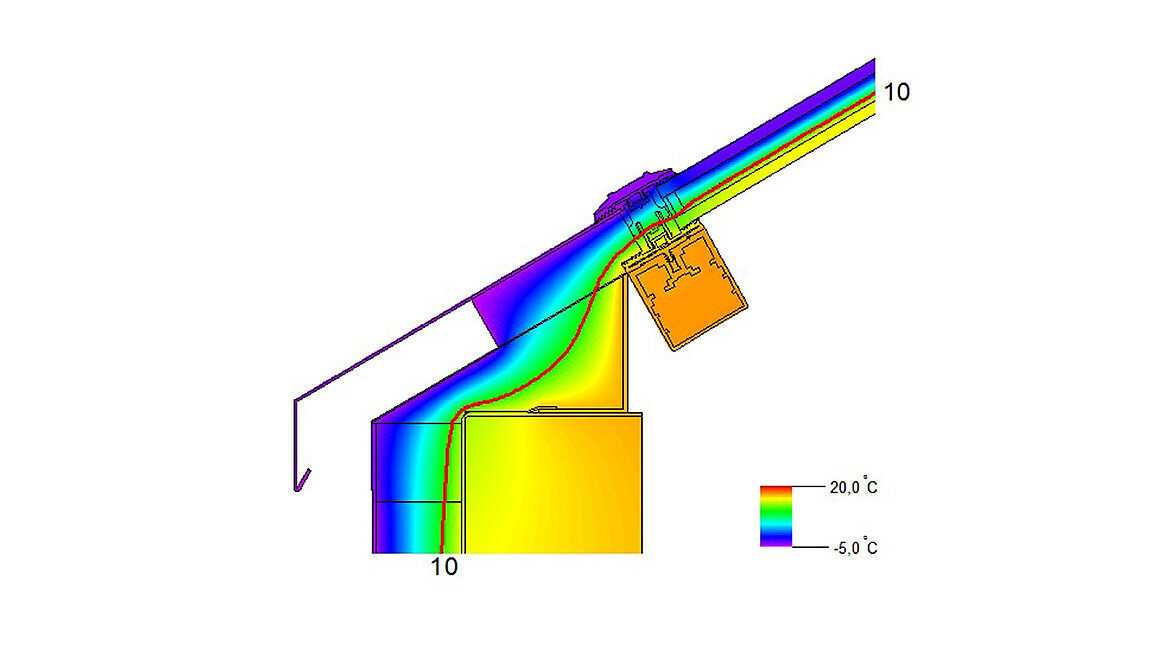

  • Die komplett thermisch getrennte Konstruktion wird in der Isothermenbetrachtung gut sichtbar.

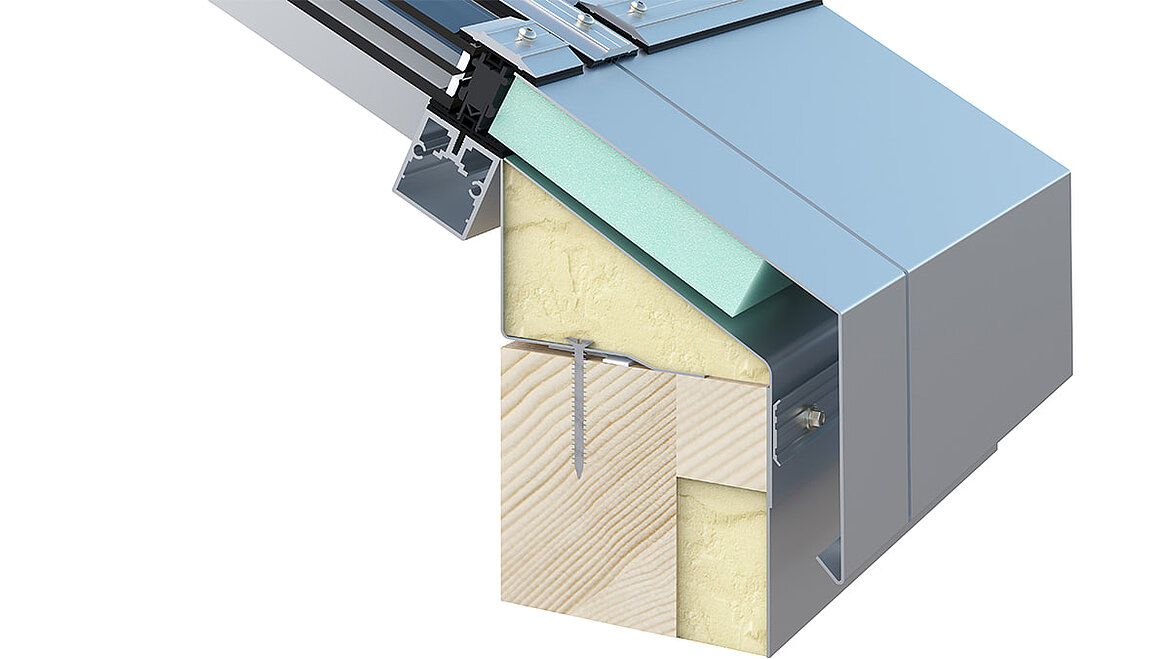

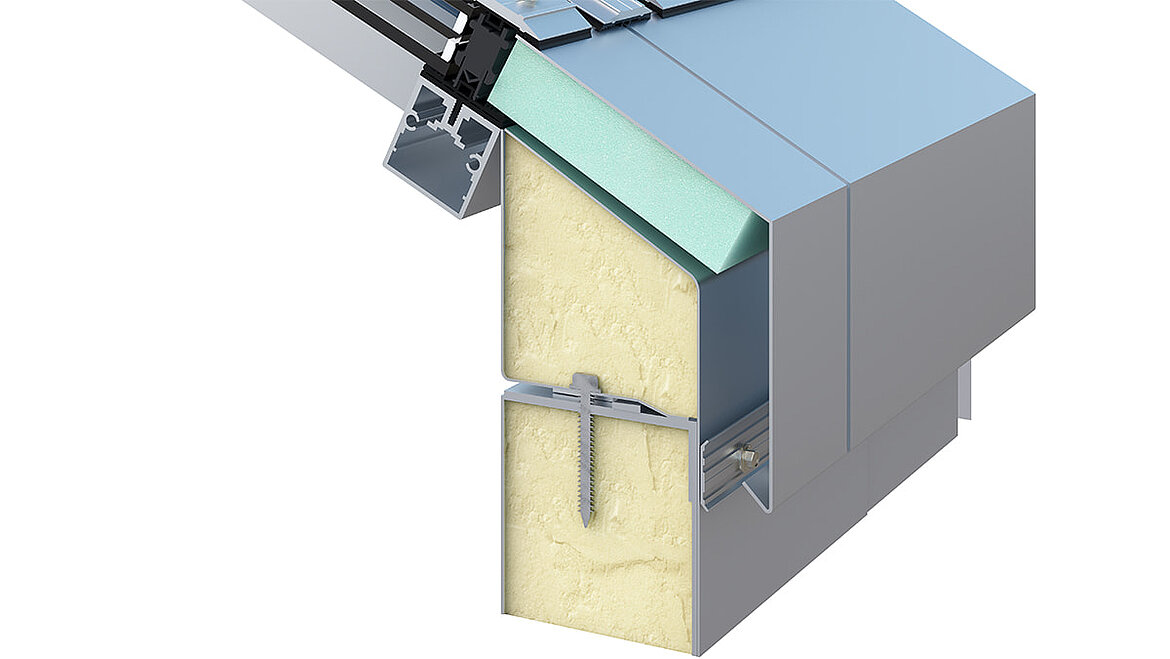

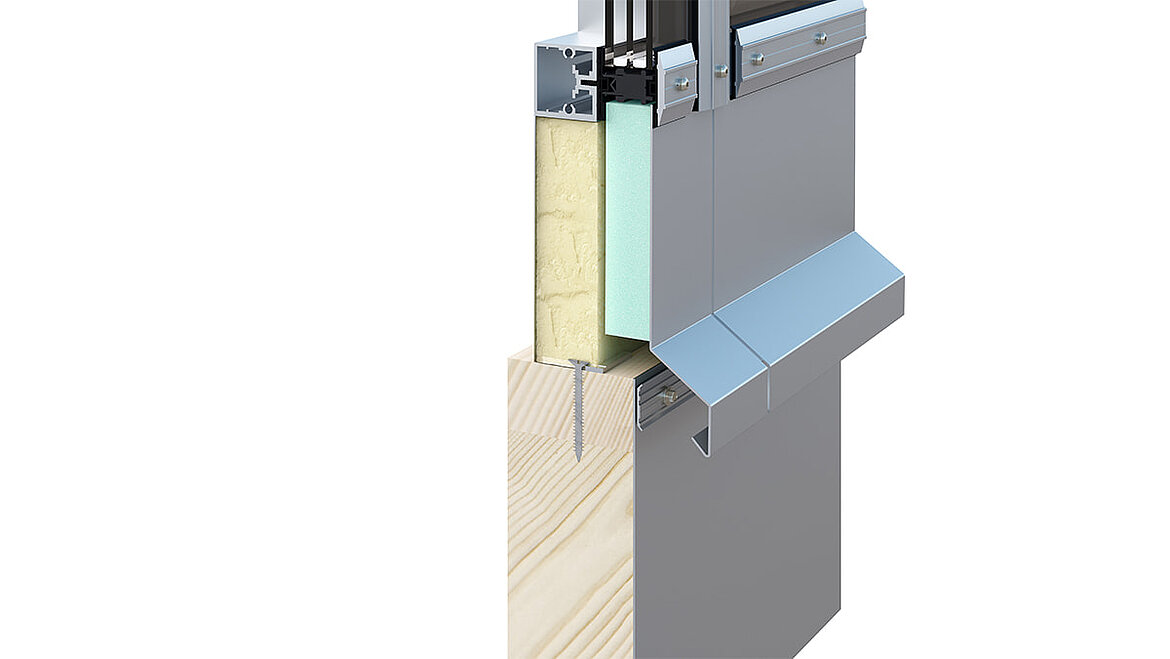

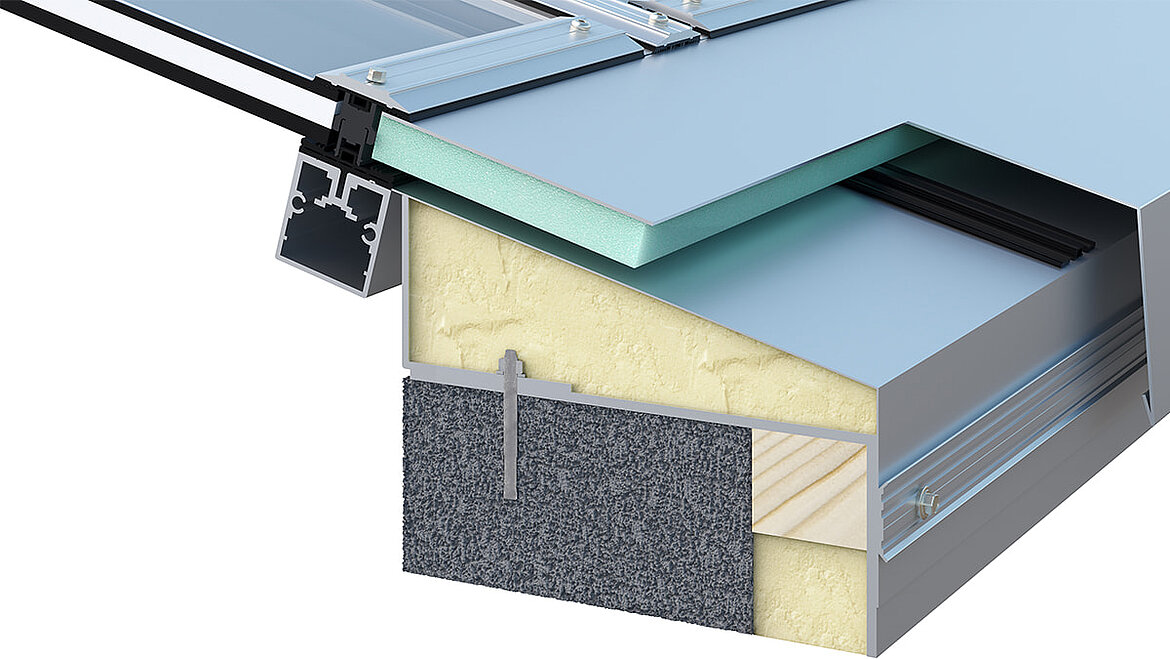

Bauanschluss
