LAMILUX CI-Systeme Flachdach Fenster
Lichtblicke in exklusivem Design

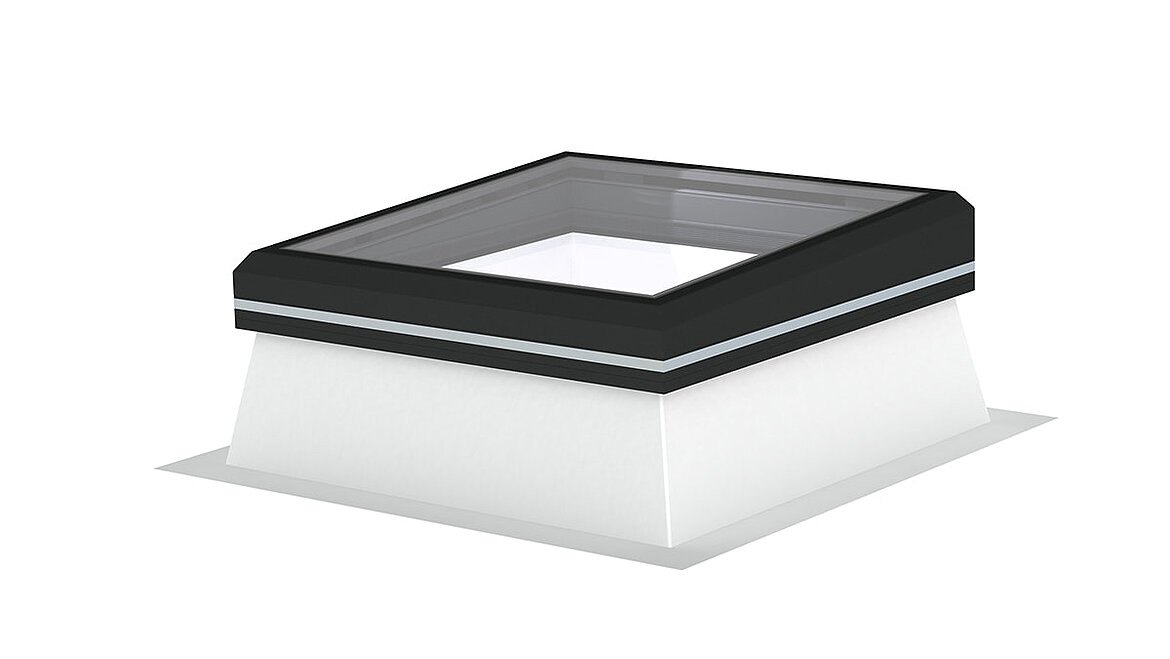

Flachdach Fenster LAMILUX CI-System Glaselement F

Formschöne Flachdach Fenster - modern, energieeffizient und designorientiert


Die Vorteile auf einen Blick

Flachdach Fenster: Aluminiumprofil


Energieeffizienz

  • Hoher Tageslichteinfall mit zahlreichen Verglasungsvarianten
  • Optimale Wärmedämmung durch wärmebrückenfreie Gesamtkonstruktion
  • Intelligente Steuerungen für natürliche Be- und Entlüftung und Sonnenschutzrollos
  • Vollflächig wärmegedämmter GFK-Aufsatzkranz  mit U-Wert < 0,9 W/m²K
  • Thermisch idealer Bauanschluss (z.B. wärmegedämmter Fußflansch)
  • Weltneuheit: auch als passivhauszertifiziertes Oberlicht erhältlich
  • Herausragende Luftdichtheit durch Ballondoppeldichtungen: Leistungsklasse 4 – geprüft nach EN 12207
  • Ökobilanz leicht gemacht: Für das CI-System Glaselement F existiert eine umfassende Umweltproduktdeklaration nach ISO 14025 und EN 15804 (EPD - Module A1 - D)

Komfort

  • NEU: Unser CI-System Glaselement FE ist BIM-Ready - Download auf bimobjects.com
  • Angenehmes Raumklima durch natürliche Be- und Entlüftung und Sonnenschutz

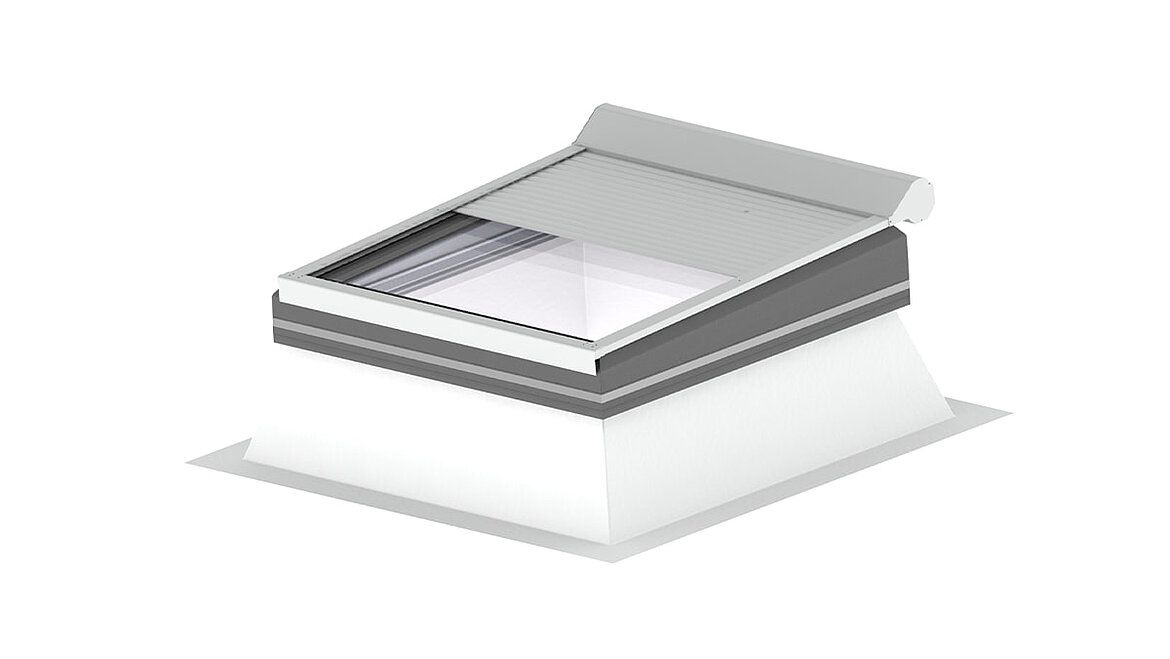

  • Beweglicher Sonnenschutz innen- oder außenliegend (nicht bei runder Ausführung)
  • Hoher Schallschutz der Verglasungen (EN ISO 140-3 bis zu 45 dB)
  • Komfortable Fernbedienung für Lüfterelement und Sonnenschutz
  • Optional: optimierte Selbstreinigung bei 3° -Version
  • Tageslichtelement und Aufsatzkranz sind werkseitig komplett vormontiert, verriegelt und somit jederzeit mit einem Öffnersystem nachrüstbar

Sicherheit

  • Permanente Durchsturzsicherheit nach GS-BAU-18
  • Minimierte Kondensatgefahr an den Innenseiten der Verglasung und den Rahmen- und Sprossenprofilen
  • Optional lieferbar in Widerstandsklasse WK2

Design

  • Filigrane Optik von innen und außen
  • Farbenvielfalt nach RAL-Karte (Einfassprofile)
  • Auch als runde Ausführung lieferbar

Die Ausstattungsvarianten

Flachdach Fenster: Aluminiumprofil


Verglasungsvarianten

Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte

  • Tageslichteinfall – Transparenz und Lichtstreuung
  • Energieeffizienz / Wärmedämmung
  • Sonnenschutz / Wärmeschutz
  • Schallschutz
  • Selbstreinigung (sinnvoll nur bei CI-System Glaselement FE 3°)
  • Sicherheit – Durchsturzsicherheit und Einbruchschutz



BezeichnungUg-WertLichtdurchlässigkeitGesamtenergiedurchlassSchalldämmung

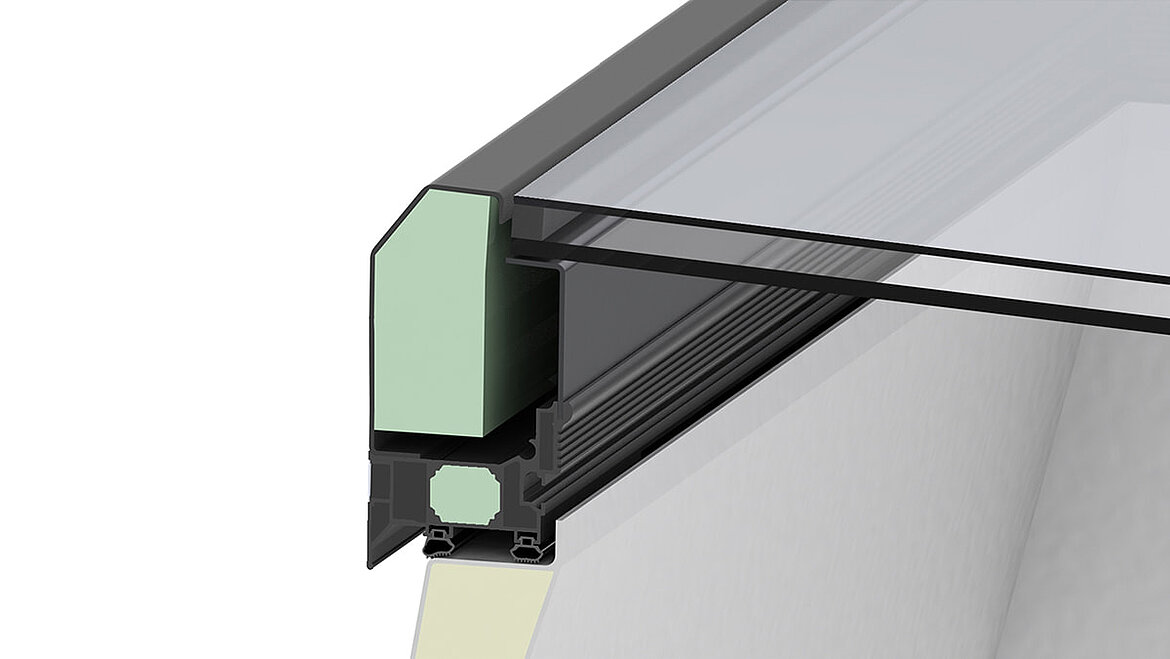

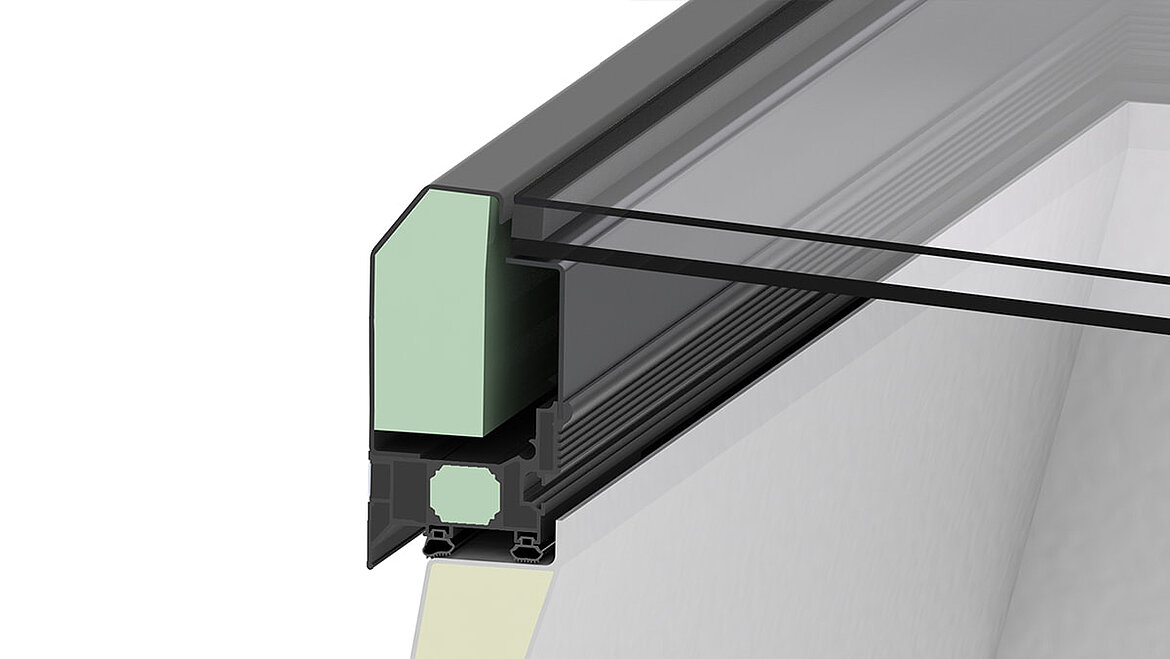

W102 2-fach Isolierverglasung ESG1,1 W/m²K80 %62 %38 dB
W103 2-fach Isolierverglasung ESG (mit mattheller Folie)1,1 W/m²K54 %59 %38 dB

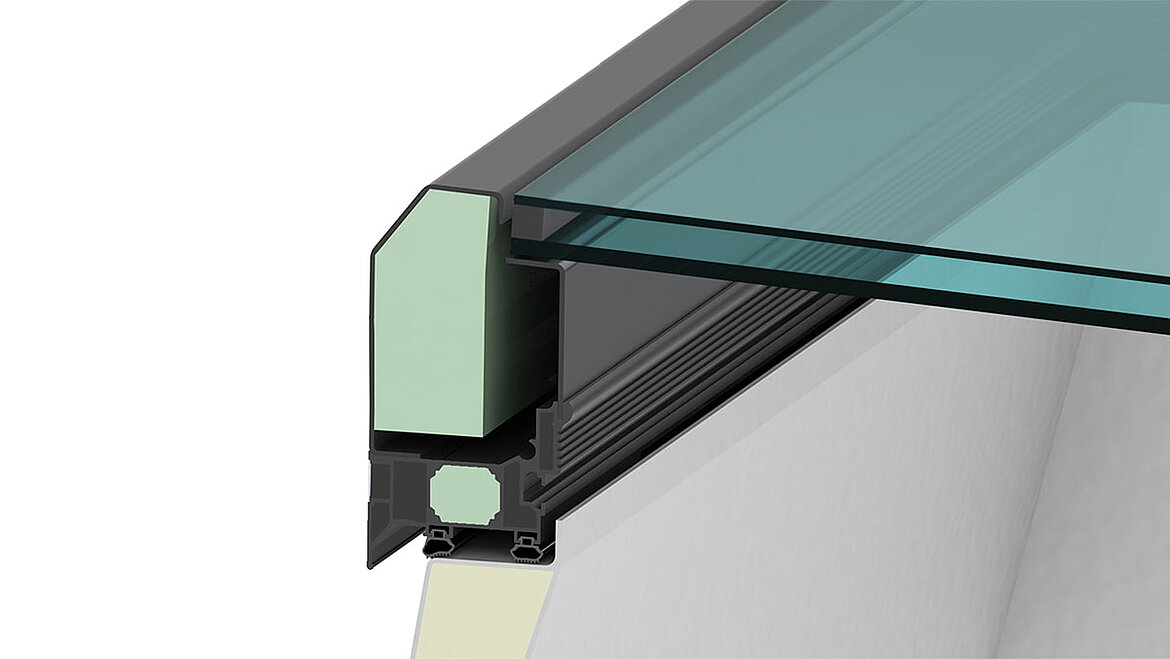

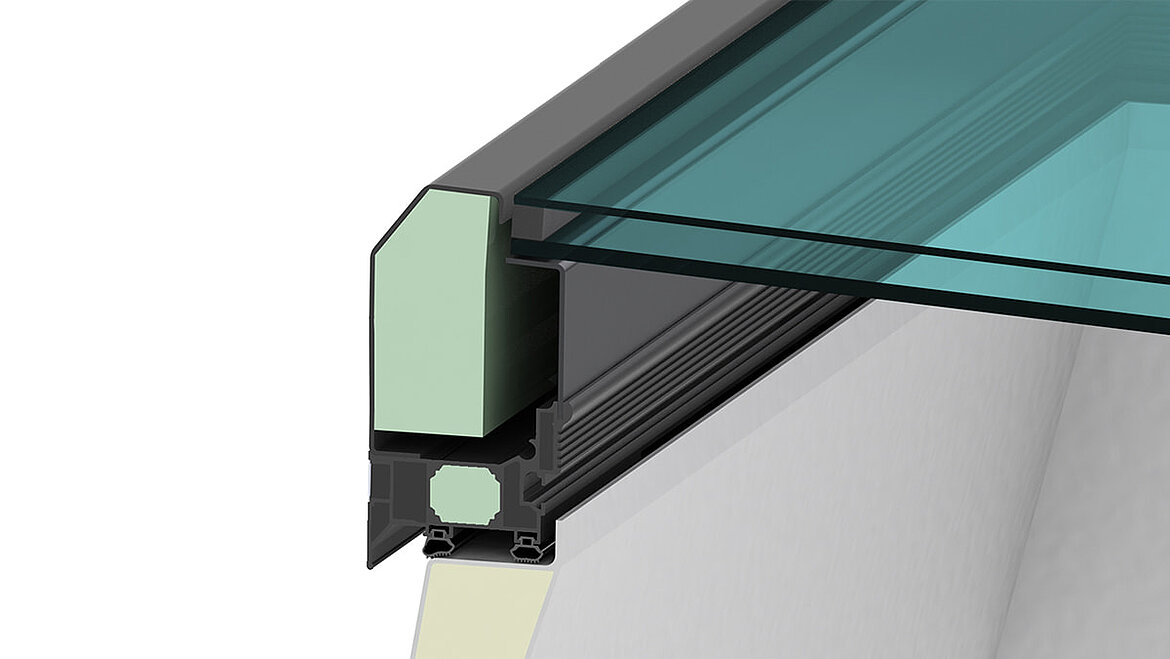

S109 2-fach Isolierverglasung ESG (Sonnenschutz 60/30 neutral)1,1 W/m²K61 %30 %38 dB
W111 2-fach Isolierverglasung ESG (Selbstreinigungseffekt)1,1 W/m²K80 %62 %38 dB

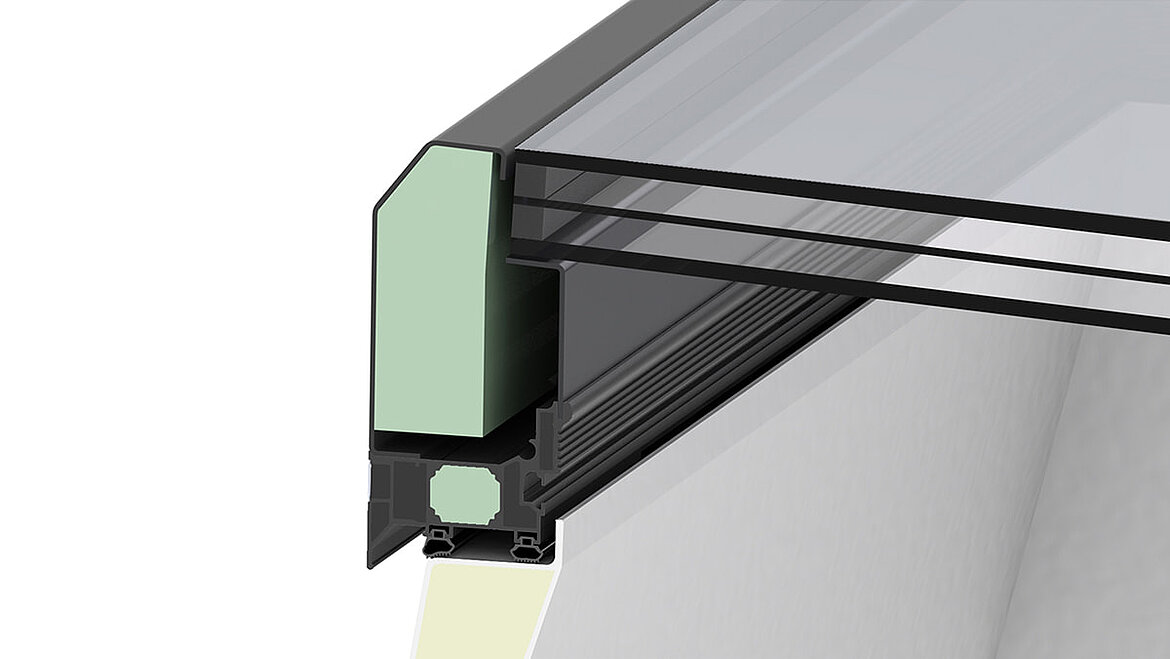

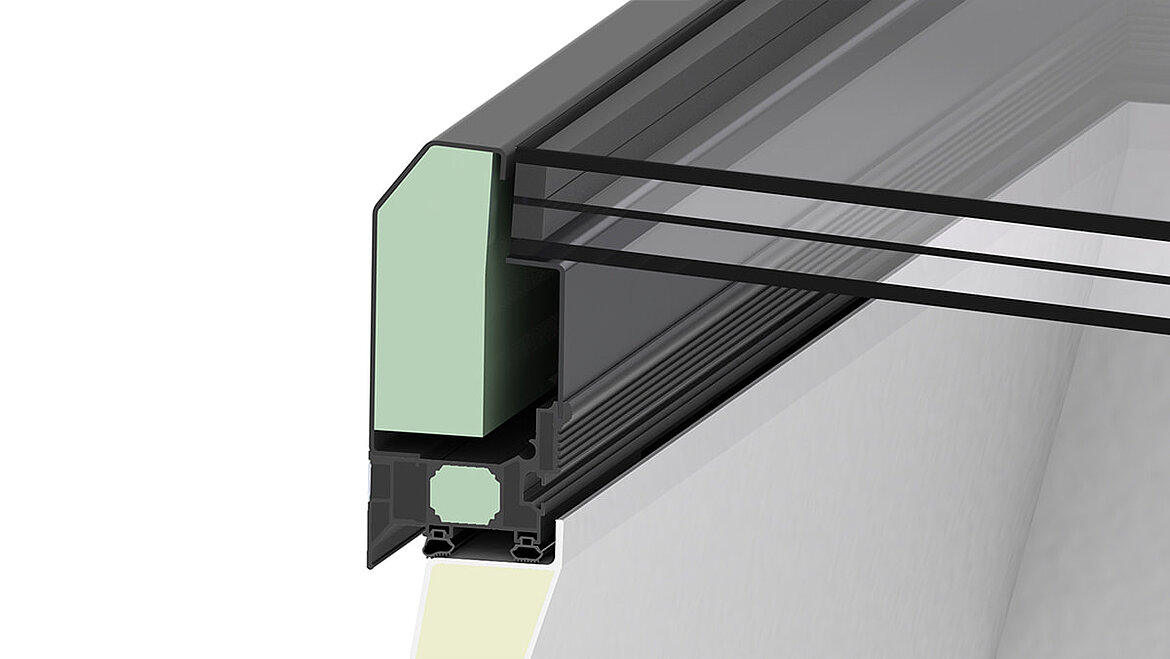

W110 3-fach Isolierverglasung ESG0,6 W/m²K72 %51 %39 dB
W303 3-fach Isolierverglasung ESG (mit mattheller Folie)0,6 W/m²K49 %50 %39 dB

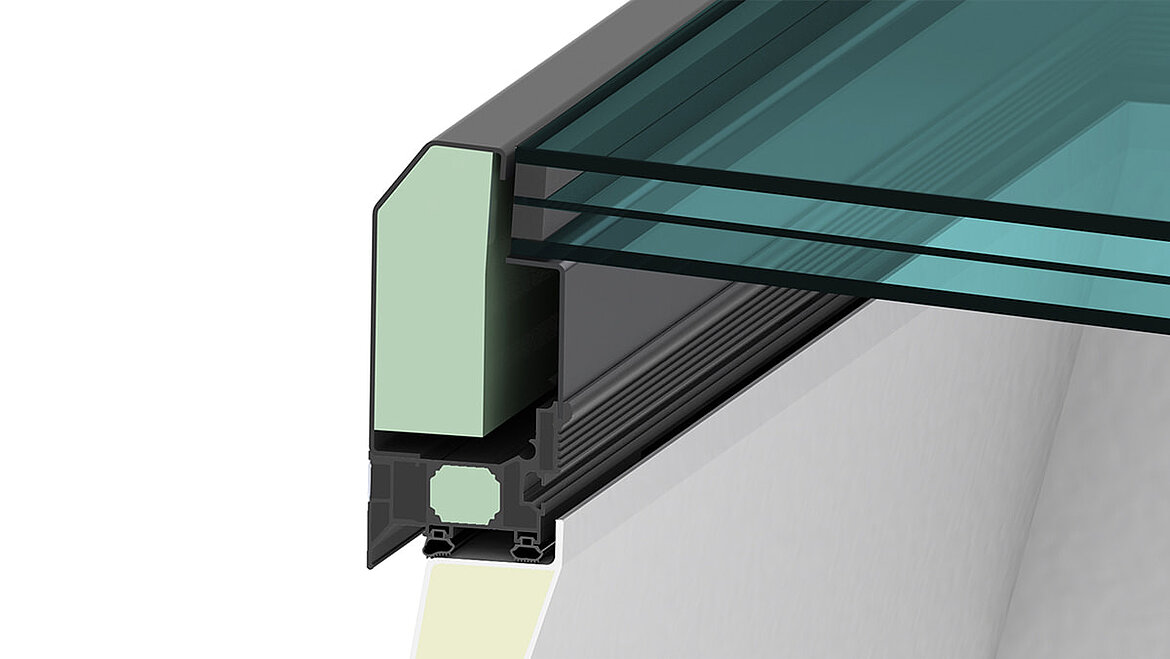

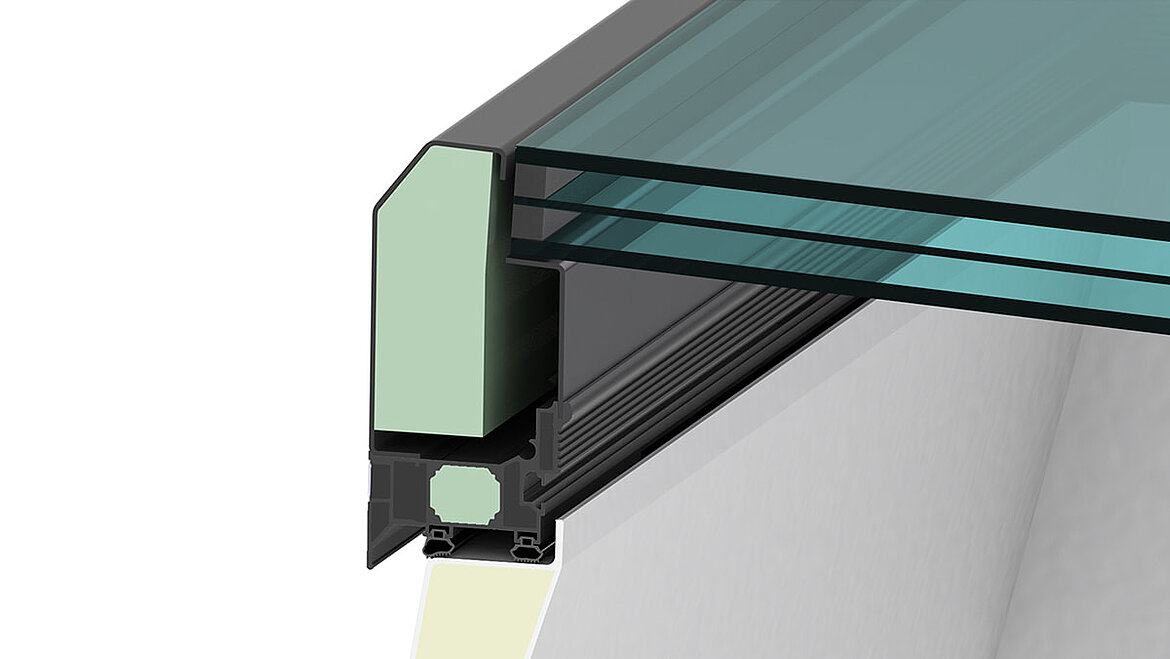

S117 3-fach Isolierverglasung ESG (Sonnenschutz 60/30 neutral)0,6 W/m²K55 %28 %39 dB

W311 3-fach Isolierverglasung ESG (Selbstreinigungseffekt)

0,6 W/m²K

72 %51 %39 dB

Weitere Verglasungen auf Anfrage möglich.

LAMILUX fugenloser GFK-Aufsatzkranz

  • Lieferbar in den Aufsatzkranzhöhen 15, 30, 40, 50 cm
  • Fugenlos gefertigter Aufsatzkranz
  • Erfüllt die DIN 18234 ohne Zusatzmaßnahmen
  • Element ab Werk auf Aufsatzkranz vormontiert

Lichttransmission erhöhen: LAMILUX reflective

  • Steigerung der Lichttransmission des Tageslichtelementes um bis zu 50% durch das geschützte Prinzip der Auskleidung mit hochreflektierendem Aluminium-Reflektormaterial
  • Bis zu 33% Einsparung für Kunstlichtenergie
  • Hochwertige Innenoptik durch edle Oberflächen

Anschlusstechnik der LAMILUX Aufsatzkränze

Anschlussdetails Aufsatzkranz

LAMILUX Treppenhausentrauchung

Die unkomplizierte Alternative für das Treppenhaus

Das Zubehör

Flachdach Fenster: Aluminiumprofil


Columbus Treppen und LAMILUX präsentieren Weltneuheit

Einfache Ergänzung der CI-Systeme mit Columbus Scherentreppen

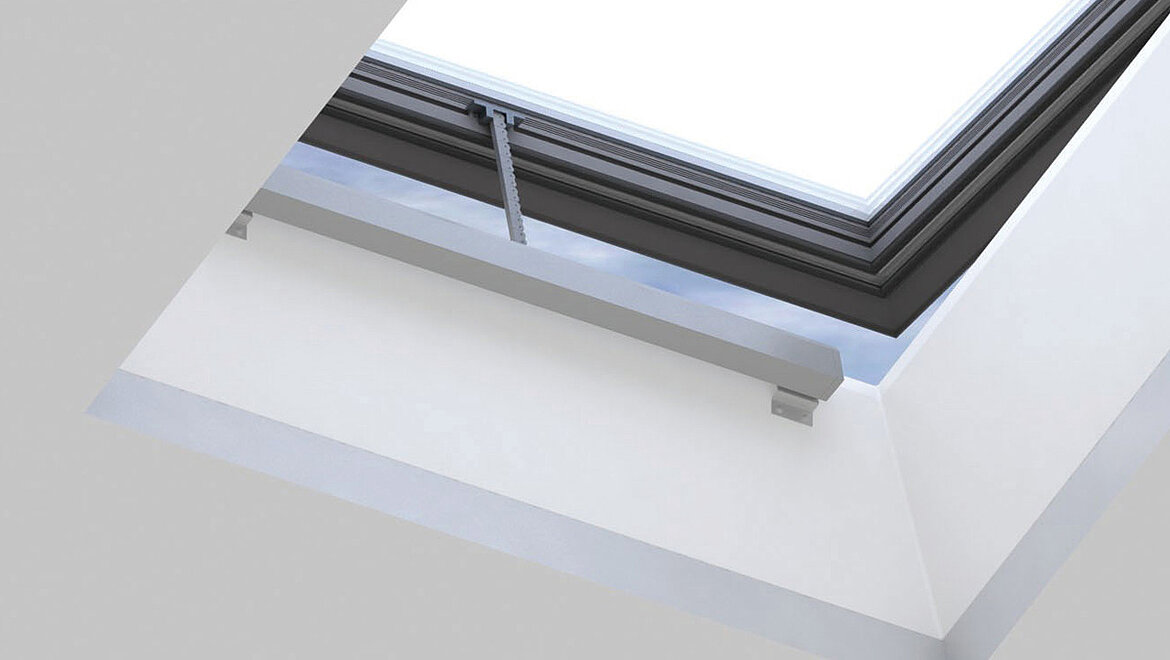

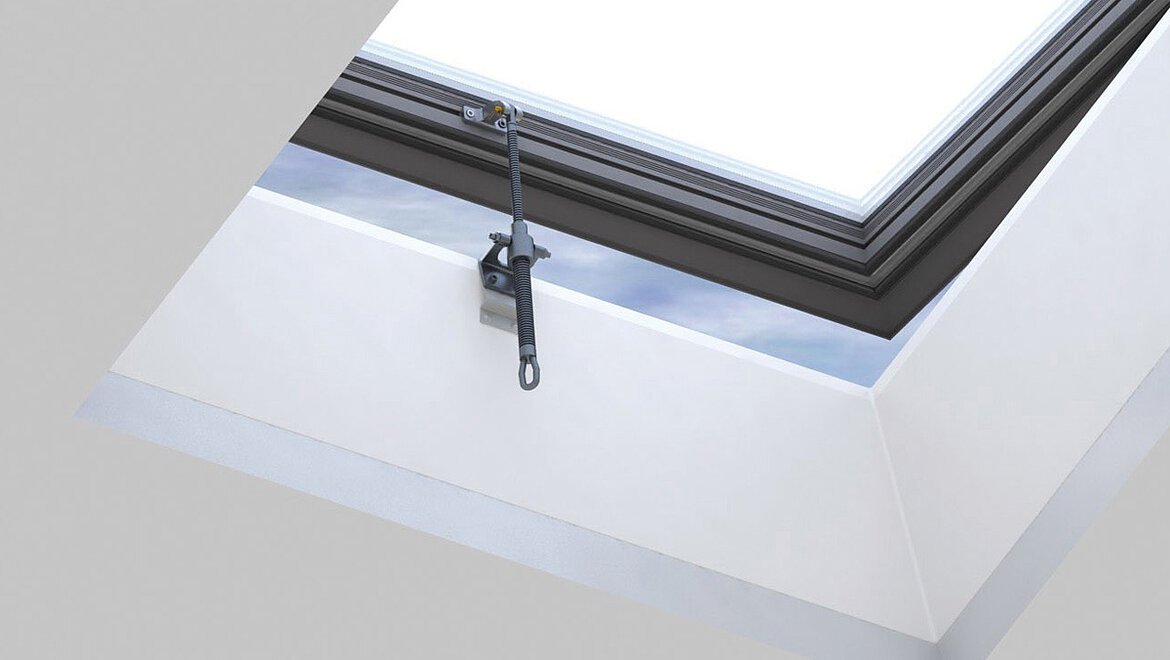

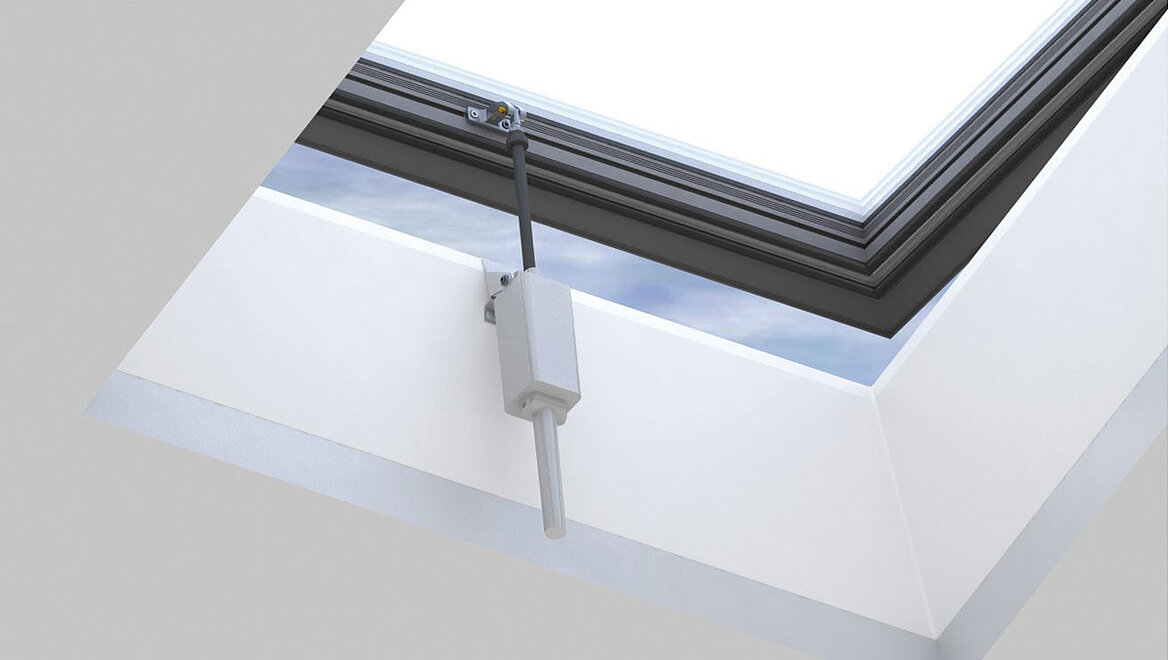

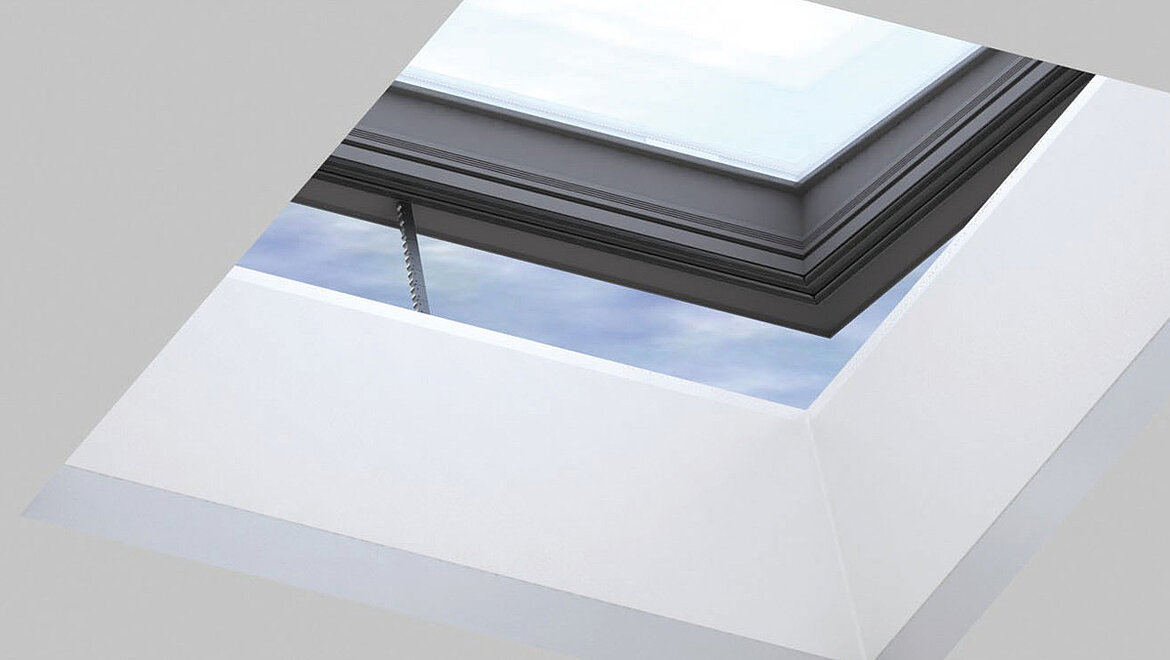

Lüftungsaggregate

Je nach Größe und Glasgewicht stehen folgende Varianten zur Wahl:

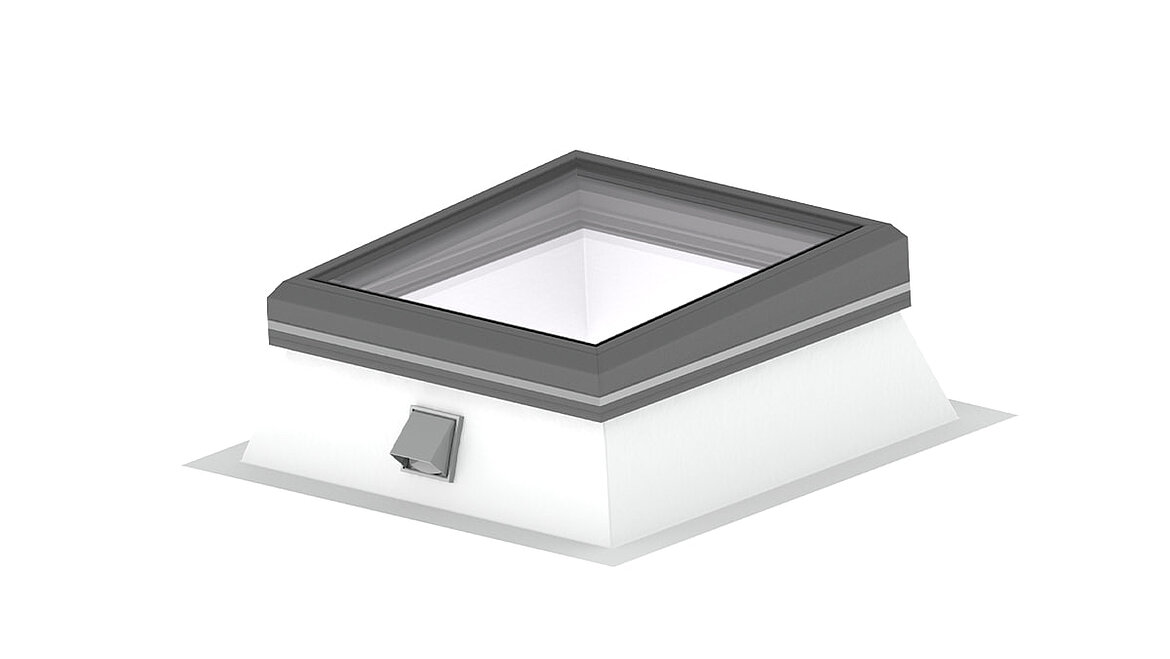

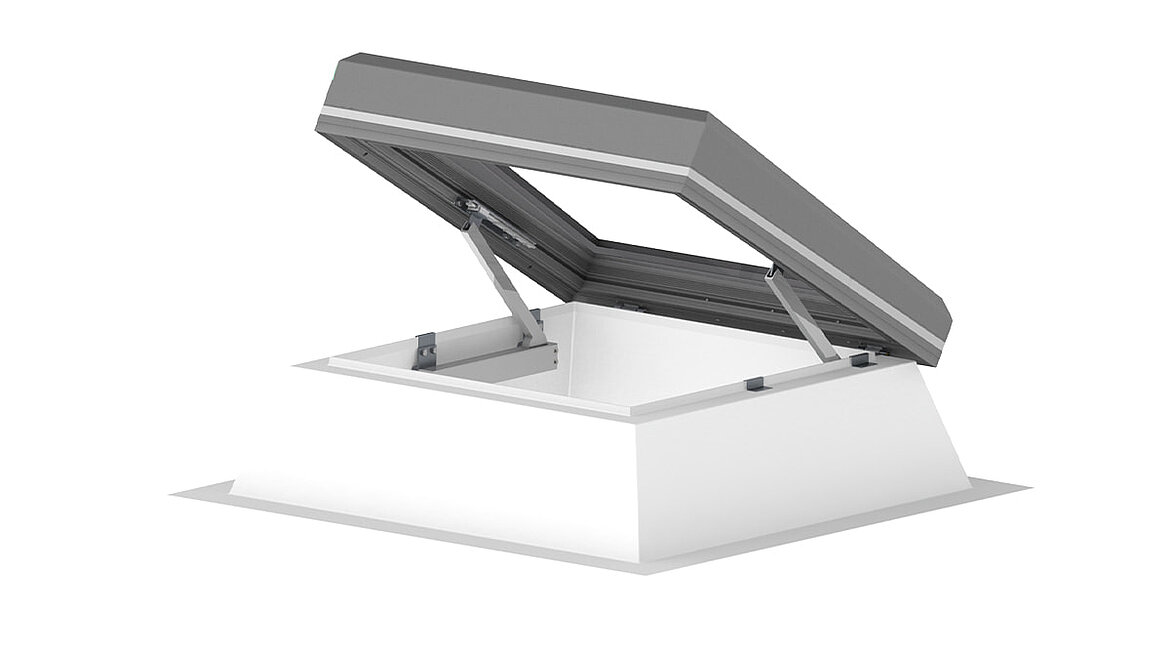

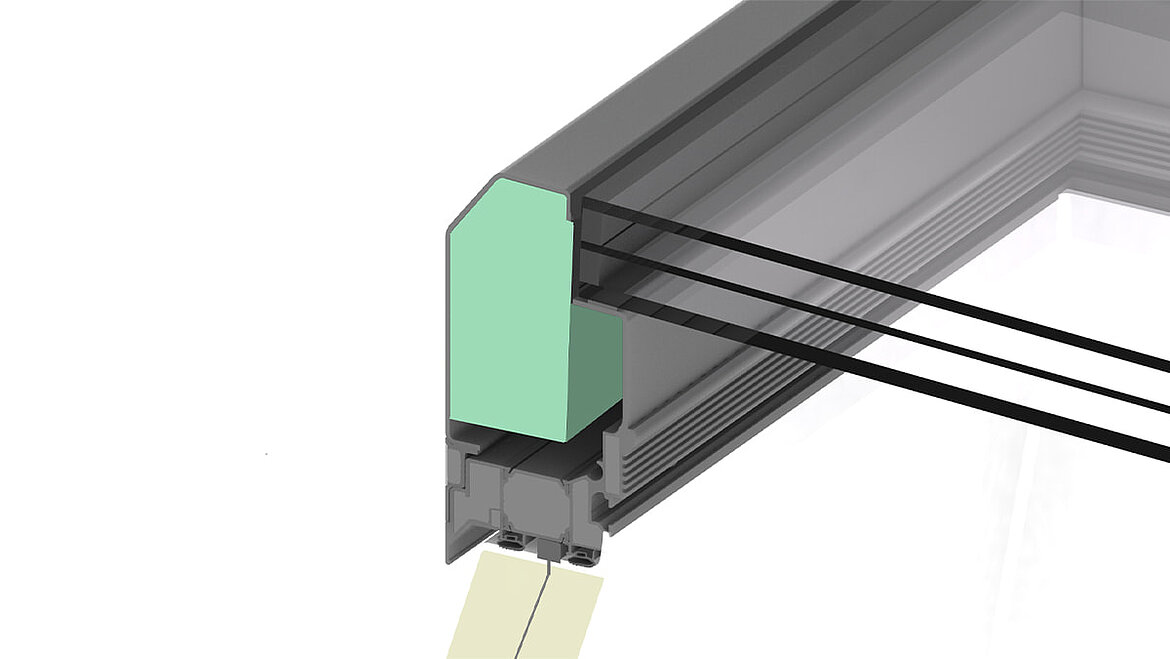

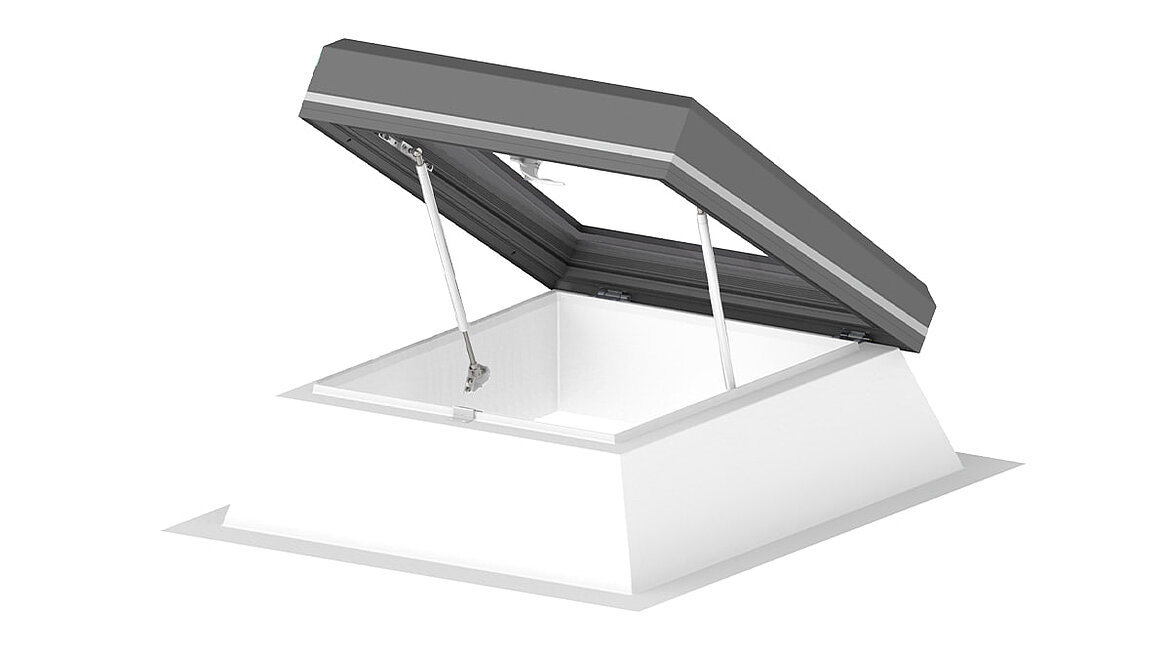

Produkterweiterungen

Steuerungspaket "SMART HOME"

  • Komfortables Funksystem zur Ansteuerung von Lüftungs- und Verschattungsantrieben
  • Ausbaufähig für weitere Antriebe
  • Einfache, manuelle Bedienung per Funk
BasissetMögliche Erweiterungen

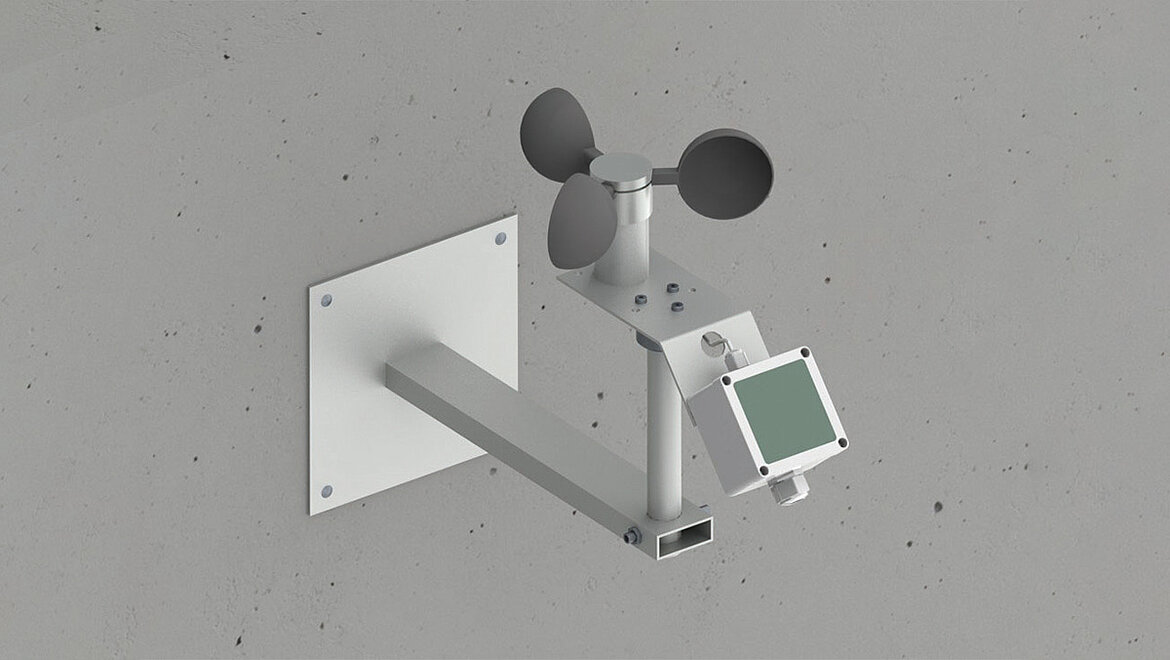

Manuelle Bedienung per FunkWind- und Regenüberwachung
ZeitschaltungAußentemperaturüberwachung
Automatisches Lüften abhängig von InnentemperaturApp-Steuerung
Ansteuerung des Sonnenschutzes





Weltneuheit: REFLECTIVE UND PRISMEN-LED

Tageslicht und Kunstlicht perfekt vereint


Innovative Technologie

Zwei Lichtquellen –Tageslicht und Kunstlicht- stehen miteinander in Beziehung und lassen sich auf den individuellen Lichtwunsch abstimmen und steuern. Die innovative Integration eines Kunstlichts in ein Oberlicht hat LAMILUX in Zusammenarbeit mit der Bartenbach GmbH entwickelt:

  • herausragendes Design mit sehr schmalen LED-Lichtleisten
  • absolut flimmerfreie Lichtdimmung
  • äußerst niedrige Wärmeerzeugung des Kunstlichts
  • sehr geringer Energieverbrauch (115-120 lm/W)
  • sehr lange Lebensdauer (Garantie 40.000 Betriebsstunden)
  • gleichmäßige und blendfreie Ausleuchtung

Kunstlicht-Dimensionierung nach Bartenbach mit neutralweissem Licht (mittlere Beleuchtungsstärke)

Grössen und Varianten

  • Einsetzbar für Flachdachfenster von 80/80 cm bis 200/200 cm (OKD)
  • vierseitige Variante bei Standardaufsatzkränzen (auch mit verdeckten Motorelementen)
  • zweiseitige Variante bei offenen Anbauteilen (Verschattung, Traverse etc.)
  • wahlweise mit warmweißen oder neutralweißen LEDs

Die technischen Details

Flachdach Fenster: Aluminiumprofil


Energieeffizienz

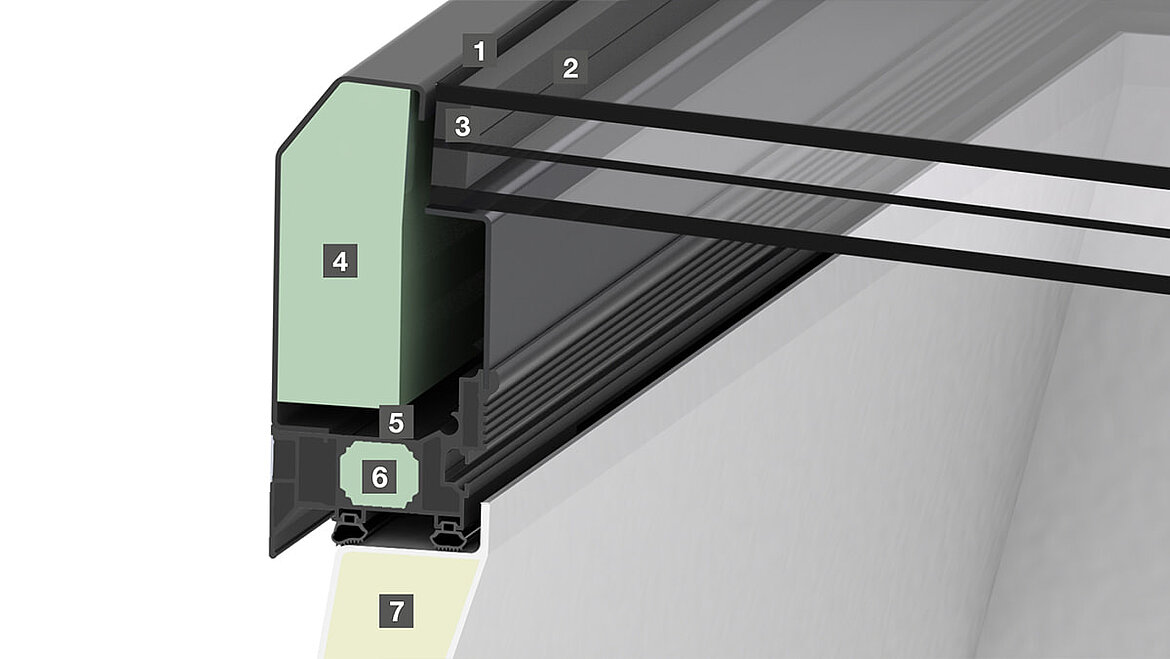

Konstruktionsdetails

Thermoaktives Design

Unterhalb der Auflage der Verglasung nutzt eine patentierte Strukturrippung die Wärmeenergie der Raumluft. Dadurch erhöht sich die Oberflächentemperatur des Aluminiumrahmens.
Der Effekt: ein knickfreier Isothermenverlauf und damit eine minimierte Kondensatgefahr.

CI-SYSTEM GLASELEMENT FE 3°

Zur besseren Selbstreinigung wird auf Wunsch ein Einfassrahmenprofil mit integrierter 3°-Neigung geliefert. So reduziert sich der Reinigungsaufwand.

GFK-Aufsatzkranz

Stabilität und Wärmedämmung in vielen Varianten

Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärkten Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden. Ein sicherer Anschluss von Beschlägen und Persönlichen Schutzausrüstungen (PSA) ist gewährleistet.
LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.

DIN 18234 – Verhinderung der Brandweiterleitung auf dem Flachdach

Der Aufsatzkranz aus GFK sowie das Alu-Einfassrahmenprofil machen weitere Sicherungsmaßnahmen auf dem Flachdach überflüssig. Oberflächenschutz in Form von Kiesschüttungen ist nicht nötig.

Glaselement FE 0° in runder ausführung

Flachdach Fenster: Aluminiumprofil Rund

  • Neu: Größen (Durchmesser) 180/200/220 cm mit Aufsatzkranz: 30 cm hoch; GFK in starrer Ausführung
  • Größen (Durchmesser) 90/100/120/150 cm mit Aufsatzkranz: 30/50 cm hoch; GFK
  • Wärmedämmung durchgehend 50 mm dick
  • Verglasung: analog CI-System Glaselement FE
  • Zuhaltung: tandem, lüftbar verriegelt
  • Elektromotor: 24V/300 mm Hub tandem
  • Anbauteile im Flügel und Aufsatzkranz, Motorkonsolen RAL 9016 reinweiß
  • Kabelführung im Aufsatzkranz
